WPF入門教程系列八——佈局之Grid與UniformGrid（三）

五. Grid

Grid顧名思義就是“網格”，它的子控制元件被放在一個一個實現定義好的小格子裡面，整齊配列。 Grid和其他各個Panel比較起來，功能最多也最為複雜。要使用Grid，首先要向RowDefinitions和ColumnDefinitions屬性中新增一定數量的RowDefinitions和 ColumnDefinitions元素，從而定義行數和列數。而放置在Grid面板中的控制元件元素都必須顯示採用附加屬性語法定義其放置所在的行和列，它們都是以0為基準的整型值，如果沒有顯式設定任何行或列，Grid將會隱式地將控制元件加入在第0行第0列。由於Grid的組成並非簡單的新增屬性標記來區分行列，這也使得使用者在實際應用中可以具體到某一單元格中，所以佈局起來就很精細了。

Grid的單元格可以是空的，一個單元格中可以有多個元素，而在單元格中元素是根據它們的Z順序一個接著一個呈現的。與Canvas一樣，同一個單元格中的子元素不會與其他元素互動佈局，資訊——它們僅僅是重疊而已。接下來我們來使用一些實際的程式碼演示一下如何使用GRID。

1) Grid的列寬與行高可採用固定、自動、按比列三種方式定義

<Grid>

    <Grid.RowDefinitions>

        <RowDefinition Height="Auto" />

        <RowDefinition Height="Auto" />

        <RowDefinition Height="*" />

        <RowDefinition Height="40" />

    </Grid.RowDefinitions>

    <Grid.ColumnDefinitions>

        <ColumnDefinition Width="Auto" />

        <ColumnDefinition Width="300" />

    </Grid.ColumnDefinitions>

</Grid>

注意：這裡介紹一下Grid高度、寬度的幾種定義方式：

名稱	說明
絕對尺寸	就是給一個實際的數字，但通常將此值指定為整數，像上圖中中那樣
自動(Autosizing)	值為Auto，實際作用就是取實際控制元件所需的最小值
StarSizing	值為或N，實際作用就是取儘可能大的值，當某一列或行被定義為則是儘可能大，當出現多列或行被定義為則是代表幾者之間按比例方設定尺寸

第一種，固定長度——寬度不夠，會裁剪，不好用。單位pixel。
第二種，自動長度——自動匹配列中最長元素的寬度。
第三種，比例長度——*表示佔用剩餘的全部寬度；兩行都是*，將平分剩餘寬度；像上面的一個2*，一個*，表示前者2/3寬度。

2) 跨越多行和多列

<Rectangle Fill="Silver" Grid.Column="1" Grid.ColumnSpan="3"/>

使用Grid.ColumnSpan和Grid.RowSpan附加屬性可以讓相互間隔的行列合併，所以元素也可以跨越多個單元格。

3) 使用GridSplit分割

<GridSplitter Height="6" VerticalAlignment="Stretch" HorizontalAlignment="Stretch"

               Grid.Row="2" Grid.Column="2"></GridSplitter>

使用GridSplit控制元件結合Grid控制元件實現類似於WinForm中SplitContainer的功能，這個大家在WinForm當中經常用到，我們也不多做介紹。

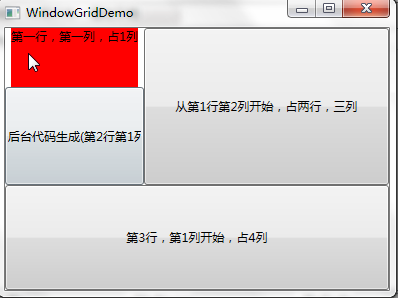

4) XAML程式碼實現下圖效果（用XAML）：

<Window x:Class="WpfApp1.WindowGridDemo"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        Title="WindowGridDemo" Height="300" Width="400">

    <Grid>

        <Grid.RowDefinitions>

            <RowDefinition Height="61*"/>

            <RowDefinition Height="101*"/>

            <RowDefinition Height="108*"/>

        </Grid.RowDefinitions>

        <Grid.ColumnDefinitions>

            <ColumnDefinition Width="139"/>

            <ColumnDefinition Width="184*"/>

            <ColumnDefinition Width="45*" />

            <ColumnDefinition Width="250*"/>

        </Grid.ColumnDefinitions>

        <TextBlock   Grid.Row="0" Grid.ColumnSpan="1"  Text="第一行，第一列，佔1列" Background="Red" HorizontalAlignment="Center"  />

        <Button Grid.Row="0" Grid.Column="1" Grid.ColumnSpan="3" Grid.RowSpan="2" Content="從第1行第2列開始，佔兩行，三列" />

        <Button  Grid.Row="2" Grid.Column="0" Grid.ColumnSpan="4" Content="第3行，第1列開始，佔4列" />

        <Button Grid.Row="1" Name="btnAddByCode" Click="btnAddByCode_Click" >後臺程式碼生成(第2行第1列)</Button>

    </Grid>

</Window>

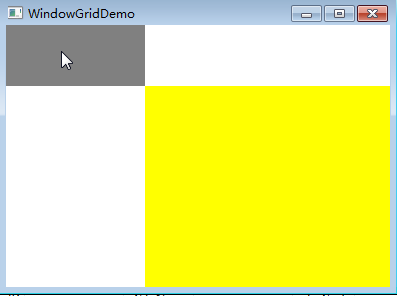

5) 下圖，以C#程式碼實現：

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows;

using System.Windows.Controls;

using System.Windows.Data;

using System.Windows.Documents;

using System.Windows.Input;

using System.Windows.Media;

using System.Windows.Media.Imaging;

using System.Windows.Shapes;

namespace WpfApp1

{

    /// <summary>

    /// WindowGridDemo.xaml 的互動邏輯

    /// </summary>

    public partial class WindowGridDemo : Window

    {

        public WindowGridDemo()

        {

            InitializeComponent();

        }

        public void btnAddByCode_Click(object sender, RoutedEventArgs e)

        {

            Grid grid = new Grid();

            grid.Width = Double.NaN;    //相當於在XAML中設定Width="Auto"

            grid.Height = Double.NaN;   //相當於在XAML中設定Height="Auto"

            //把grid新增為窗體的子控制元件

            this.Content = grid;

            //列一

            ColumnDefinition cd1 = new ColumnDefinition();

            cd1.Width = new GridLength();

            grid.ColumnDefinitions.Add(cd1);

            //列二

            ColumnDefinition cd2 = new ColumnDefinition();

            cd2.Width = new GridLength(, GridUnitType.Star);

            grid.ColumnDefinitions.Add(cd2);

            //列三

            ColumnDefinition cd3 = new ColumnDefinition();

            cd3.Width = new GridLength(, GridUnitType.Star);

            grid.ColumnDefinitions.Add(cd3);

            //行一

            RowDefinition row1 = new RowDefinition();

            row1.Height = new GridLength();

            grid.RowDefinitions.Add(row1);

            //行二

            RowDefinition row2 = new RowDefinition();

            row2.Height = new GridLength(, GridUnitType.Star);

            grid.RowDefinitions.Add(row2);

            //行三

            RowDefinition row3 = new RowDefinition();

            row3.Height = new GridLength();

            grid.RowDefinitions.Add(row3);

            //把單元格新增到grid中

            Rectangle r0c1 = new Rectangle();

            r0c1.Fill = new SolidColorBrush(Colors.Gray);

            r0c1.SetValue(Grid.ColumnProperty, );

            r0c1.SetValue(Grid.RowProperty, );

            grid.Children.Add(r0c1);

            Rectangle r1c23 = new Rectangle();

            r1c23.Fill = new SolidColorBrush(Colors.Yellow);

            r1c23.SetValue(Grid.ColumnProperty, );

            r1c23.SetValue(Grid.ColumnSpanProperty, );

            r1c23.SetValue(Grid.RowProperty, );

            r1c23.SetValue(Grid.RowSpanProperty, );

            grid.Children.Add(r1c23);

        }

    }

}

六、 UniformGrid

介紹了前面的Grid,接下來介紹的這個UniformGrid 就是Grid的簡化版，每個單元格的大小相同，不需要定義行列集合。每個單元格始終具有相同的大小，每個單元格只能容納一個控制元件，將自動按照定義在其內部的元素個數，自動建立行列，並通常保持相同的行列數。UniformGrid 中沒有Row 和Column 附加屬性，也沒有空白單元格。

與Grid佈局控制元件相比，UniformGrid佈局控制元件很少使用。Grid面板是用於建立簡單乃至複雜窗口布局的通用工具。UniformGrid面板是一個一種更特殊的佈局容器，主要用於在一個刻板的網格中快速地佈局元素。

下面用XAML程式碼實現一個示例，該示例使用4個按鈕填充UniformGrid面板。：

<Window x:Class="WpfApp1.WindowUniformGrid"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        Title="WindowUniformGrid" Height="300" Width="300">

    <Grid>

        <UniformGrid Rows="2" Columns="2">

            <Button>第一個(0,0)</Button>

            <Button>第二個(0,1)</Button>

            <Button>第三個(1,0)</Button>

            <Button Name="btnAddByCode" Click="btnAddByCode_Click">第四個(1,1)</Button>

        </UniformGrid>

    </Grid>

</Window>

下面使用C#程式碼實現10個TextBlock的控制元件的佈局。

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows;

using System.Windows.Controls;

using System.Windows.Controls.Primitives;

using System.Windows.Data;

using System.Windows.Documents;

using System.Windows.Input;

using System.Windows.Media;

using System.Windows.Media.Imaging;

using System.Windows.Shapes;

namespace WpfApp1

{

    /// <summary>

    /// WindowUniformGrid.xaml 的互動邏輯

    /// </summary>

    public partial class WindowUniformGrid : Window

    {

        public WindowUniformGrid()

        {

            InitializeComponent();

        }

        public void btnAddByCode_Click(object sender, RoutedEventArgs e)

        {

            UniformGrid wp = new UniformGrid();

            //把wp新增為窗體的子控制元件

            this.Content = wp;

            wp.Margin = new Thickness(, , , );

            wp.Background = new SolidColorBrush(Colors.Red);

            //遍歷增加Rectangles

            TextBlock block;

            for (int i = ; i <= ; i++)

            {

                block = new TextBlock();

                block.Text = string.Format("第{0}個", i);

                wp.Children.Add(block);

            }

        }

    }

}
