一 概述
1.什麼是UML？
Unified Modeling Language，統一建模語言，用圖形化的語言展示事物的結構，為交流與開發提供了便利。
2.UML分類
UML圖形主要有用例圖、類圖、順序圖、狀態圖、活動圖。不同的檢視從不同的角度反映系統的特徵。
二 用例圖
Use Case Diagram，由參與者、用例及其相互關係構成的用於描述系統功能的動態檢視。
- 參與者：需求的提出者，用簡單小人表示。
- 用例：需求或者行為的簡單概括，用橢圓表示。
1.用例圖的作用
- 便於開發人員與使用者就係統需要實現的功能進行溝通。
- 為開發人員進行詳細設計提供了便捷的參考。
參與者與用例的溝通：通過一個帶箭頭的實線，由參與者指向用例。
2.用例與用例之間的關係：
泛化：一般與特殊的關係，一個用例是另一個用例的具體實現，與繼承關係相似。

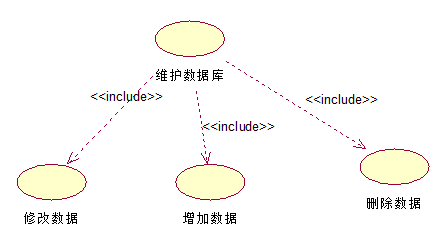

包含：一個用例包含另一用例，目的是將一個複雜的用例分解為多個簡單的用例，箭頭指向分解用例。
擴充套件：用於描述用例的可選功能，箭頭指向基礎用例。
三 類圖
體現了系統中類與類之間的關係。

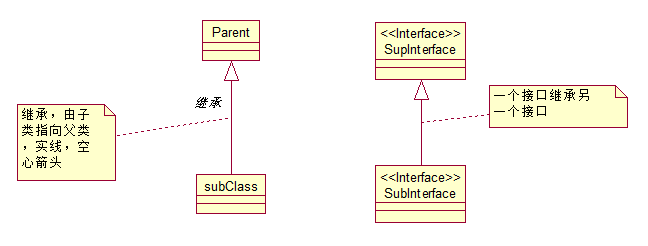

1.繼承
一個類繼承另一個類

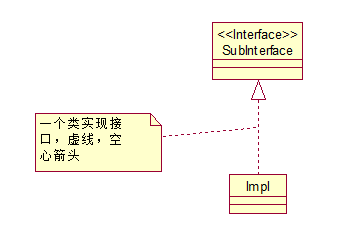

2.實現
一個類實現一個介面

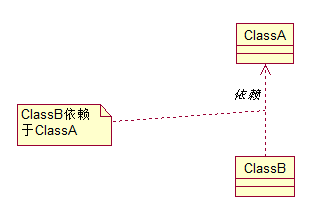

3.依賴
一個類引用另一個類，這種關係是偶然、臨時、脆弱的。
4.關聯
類與類之間語義上的強的依賴關係，Hibernate、Mybatis中實體關聯關係中提到的就是這種關係。

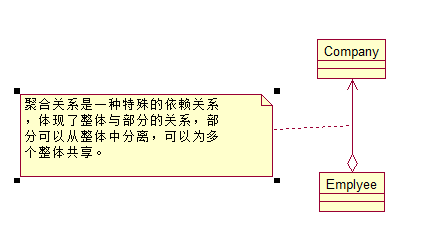

5.聚合
特殊的關聯關係，體現的是整體與部分之間的關係，整體與部分可以分離。

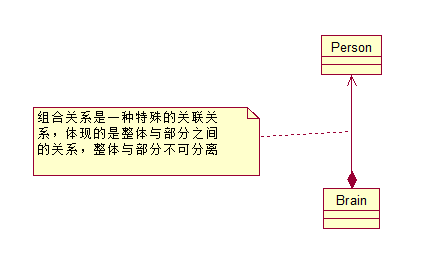

6.組合
是一種比聚合更強的關聯關係，體現的是整體與部分之間的關係，整體與部分不可分離。
四 順序圖
用於展示物件間訊息傳遞順序的檢視。
訊息

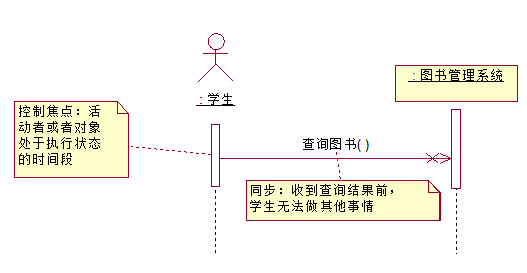

1.同步訊息：一個物件向另一個物件發出訊息，該傳送方執行緒進入阻塞狀態，直到收到反饋。

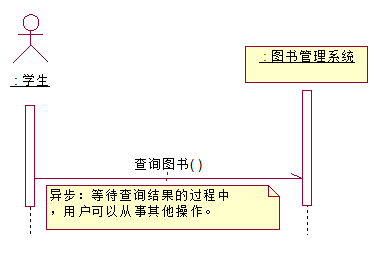

2.非同步訊息：一個物件向另一個物件發出訊息後，不需要等到反饋，繼續進行其他操作。
3.自關聯訊息：物件向自身傳送關係，即物件呼叫自身，如物件的一個方法呼叫另一個方法。
4.返回訊息：一個物件反饋給呼叫物件的訊息。

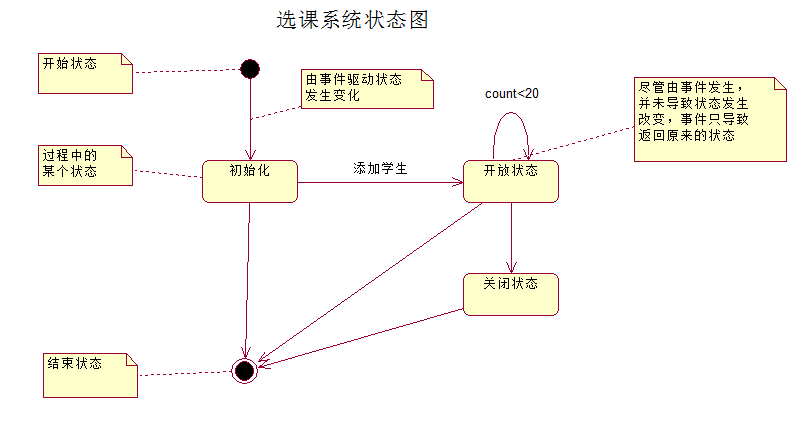

五 狀態圖
用於展示物件在不同條件下的狀態的檢視。
物件狀態的改變是由事件引起的，事件的發生可能使物件進入一個新的狀態，也可能使物件返回當前狀態。

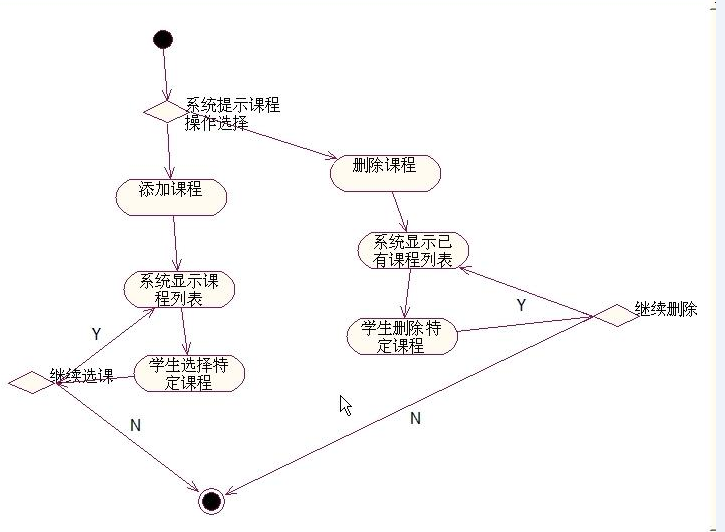

六 活動圖
用於展現同一工作流程的各個活動及活動間的關係。
