tomcat原始碼閱讀之Tribes.RpcChannel

一、RpcChannel簡介：

1、RPC即遠端過程呼叫，它的提出旨在消除通訊細節、遮蔽繁雜且易錯的底層網路通訊操作，像呼叫本地服務一般地呼叫遠端服務，讓業務開發者更多關注業務開發而不必考慮網路、硬體、系統的異構複雜環境。

2、假設一個叢集環境中有node1, node2, node3, node4四個叢集節點，現在node1呼叫RPC介面向node2, node3, node4進行服務請求，其過程如下：

　　a) 先將待傳遞的資料放到NIO叢集通訊框架中，由於使用的是NIO模式，執行緒無需阻塞直接返回, 由於與叢集其他節點通訊需要花銷若干時間，為了提高CPU使用率當前執行緒應該放棄CPU的使用權進行等待操作；

　　b) Node2, node3, node4分別收到請求訊息後，根據請求訊息封裝成Response物件返回；

　　c) 假如NIO叢集通訊框架首先接收到node2節點的響應訊息，將Response物件儲存至響應陣列；

　　d) 由於改RPC訊息響應模式為RpcResponseType.ALL_REPLY，而此時叢集通訊框架只收到了node2的響應訊息，還有node3和node4的響應訊息尚未收到，因此執行緒持續阻塞中；

　　e) 此時收到了node4的響應訊息，和node2一樣，將Response物件儲存到響應陣列，最後收到node3的響應訊息時，將Response物件儲存到響應陣列；

　　f) 現在所有節點的響應都已經收集完畢，是時候通知剛剛被阻塞的那條執行緒了，原來的執行緒被notify醒後拿到所有節點的響應Response[]進行處理，至此完成了整個叢集RPC過程。

3、在多執行緒環境下，由於多個執行緒都呼叫了RPC介面，此時收到的響應訊息並不知道是哪個執行緒傳送的，因此在傳送之前生成一個UUID標識，此標識要保證同socket中唯一，再把UUID與執行緒物件關係對應起來，可使用Map資料結構實現，UUID的值作為key，執行緒對應的鎖物件為value。

4、RpcCallback介面：

public interface RpcCallback {

    public Serializable replyRequest(Serializable msg, Member sender);

    public void leftOver(Serializable msg, Member sender);

}

接口裡面的方法是預留提供給上層具體邏輯處理的入口，replyRequest方法用於處理響應邏輯，leftOver方法用於殘留請求的邏輯處理，殘留響應是指有時我們在接收到第一個響應後就喚起執行緒。如果node1呼叫node2的RPC方法，node2收到請求訊息後，會呼叫node2上的replyRequest處理請求訊息，處理完後封裝成Response物件返回給叢集通訊框架，叢集通訊框架根據響應模式決定什麼時候返回Response物件給node1，node1收到Response物件後進行處理；如果響應模式是FIRST_REPLY或者MAJORITY_REPLY時（也就是收到第一條響應或者超過半數的響應時），還有部分響應訊息不在Response裡面，這個時候叢集通訊框架會呼叫node1節點上的leftover方法處理；

5、RPCChannel基於Tribes叢集通訊框架，是整個RPC的抽象，它實現通訊框架的ChannelListener介面，實現了該介面就能在messageReceived方法中處理接收到的訊息。RPCChannel.send方法也是呼叫的Channel.send方法實現的；

二、自定義RpcChannel Demo：

自定義一個RPC，它要實現RpcCallback介面，分別對請求處理和殘留響應處理，這裡請求處理僅僅是簡單返回“hello,response for you!”作為響應訊息，殘留響應處理則是簡單輸出“receive a leftover message!”。程式碼如下：

public class MyRPC implements RpcCallback {

  @Override

  public Serializable replyRequest(Serializable msg, Member sender) {

    RpcMessage mapmsg = (RpcMessage) msg;

    mapmsg.message = "hello,response for you!";

    return mapmsg;

  }

  @Override

  public void leftOver(Serializable msg, Member sender) {

    System.out.println("receive a leftover message!");

  }

  public static void main(String[] args) {

    MyRPC myRPC = new MyRPC();

    byte[] rpcId = new byte[] {1, 1, 1, 1};

    byte[] key = new byte[] {0, 0, 0, 0};

    String message = "hello";

    int sendOptions = Channel.SEND_OPTIONS_SYNCHRONIZED_ACK | Channel.SEND_OPTIONS_USE_ACK;

    RpcMessage msg = new RpcMessage(rpcId, key, (Serializable) message);

    RpcChannel rpcChannel = new RpcChannel(rpcId, channel, myRPC);

    RpcResponse[] resp =

        rpcChannel.send(channel.getMembers(), msg, RpcResponseType.FIRST_REPLY, sendOptions, 3000);

    while (true)

      Thread.currentThread().sleep(1000);

  }

}

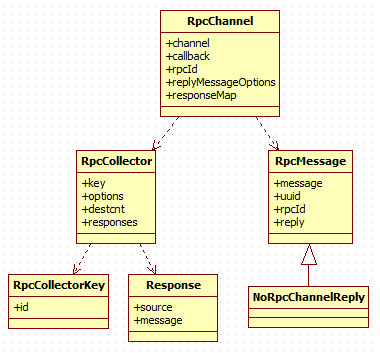

三、UML圖：

1、RpcMessage定義通訊訊息協議，實現Externalizable介面自定義序列化和反序列化；message用於存放響應訊息，uuid標識用於關聯執行緒，rpcId用於標識RPC例項，reply表示是否回覆訊息；其writeExternal方法用於將RpcMessage序列化，readExternal用於將二進位制的位元組流反序列化；

2、NoRpcChannelReply表示響應訊息，繼承於RpcMessage類，其成員與RpcMessage完全相同，只是在建構函式裡面將reply變數指定為True；

3、當呼叫RpcChannel.send方法後，執行緒會阻塞住，喚醒執行緒的條件有四種：接收到第一個響應就喚起執行緒、接收到叢集中大多數節點的響應就喚起執行緒、接收到叢集中所有節點的響應才喚起執行緒、無需等待響應的無響應模式，程式碼中的定義如下：

public class RpcResponseType {

  public static final int FIRST_REPLY = 1;

  public static final int MAJORITY_REPLY = 2;

  public static final int ALL_REPLY = 3;

  public static final int NO_REPLY = 4;

}

4、Response表示響應物件，用於封裝接收到的訊息，Member在通訊框架是節點的抽象，這裡用來表示來源節點。Message表示響應的訊息，也就是RpcMessage型別的物件；

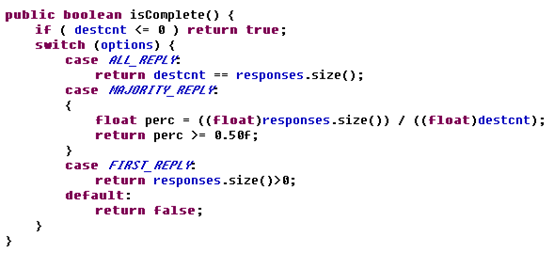

5、RpcCollectorKey只是對位元組陣列型別的id的封裝，RpcCollector 表示RPC響應集，用於存放同個UUID的所有響應，其成員變數responses儲存了響應陣列，key與UUID的意義相同，表示該key下的所有的response響應，options表示執行緒喚醒型別（FIRST_REPLY, MAJORITY_REPLY, ALL_REPLY, NO_REPLY）；destcnt為整型變數，表示總共需要收到的響應數量，如果執行緒喚醒條件為MAJORITY_REPLY時，response陣列中的數量必須大於destcnt的一半以上，如果執行緒喚醒條件為ALL_REPLY，則response陣列中的數量等於destcnt時才會喚醒執行緒；在isComplete方法裡面就是根據執行緒喚醒條件判斷的：

6、RpcChannel是整個RPC的核心抽象，它實現通訊框架的ChannelListener介面，實現了該介面就能在messageReceived方法中處理接收到的訊息。它還實現了send方法，這兩個方法都是基於成員變數Channel來實現的：

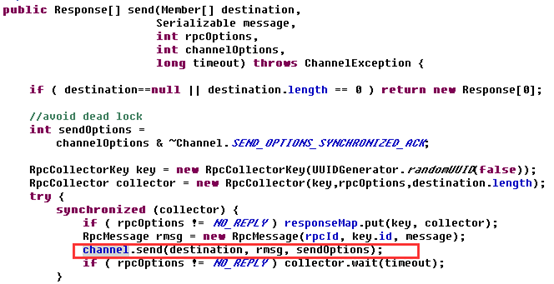

Send方法通過呼叫channel.send將訊息傳送到其他叢集節點上，並阻塞執行緒等到response響應陣列收到的響應數量滿足喚醒時才將Response物件陣列返回給呼叫方；

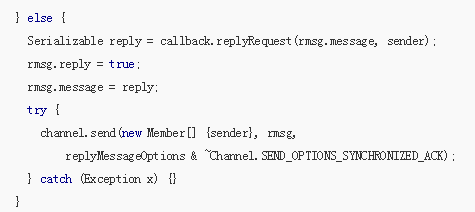

RPC請求傳送出去後，其他叢集節點收到訊息後觸發messageReceived方法，在這個方法裡面首先呼叫replyRequest對請求訊息進行處理，處理完後將reply設定為true併發送給呼叫方，而呼叫方將其封裝成Response物件並新增到response陣列中：

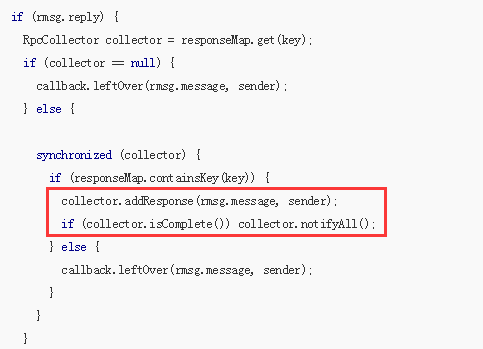

而呼叫方接收到響應訊息後，將其封裝成Response物件並新增到response陣列中，此時如果滿足執行緒喚醒條件則喚醒執行緒：

通過send方法可以看到在傳送RPC請求Key新增到responseMap中，傳送後阻塞執行緒，執行緒喚醒後將該key從responseMap中刪除，messageReceived中處理響應訊息時，如果在responseMap中找不到該Key，則說明該訊息屬於殘留請求，此時應該呼叫leftOver來處理該訊息；
