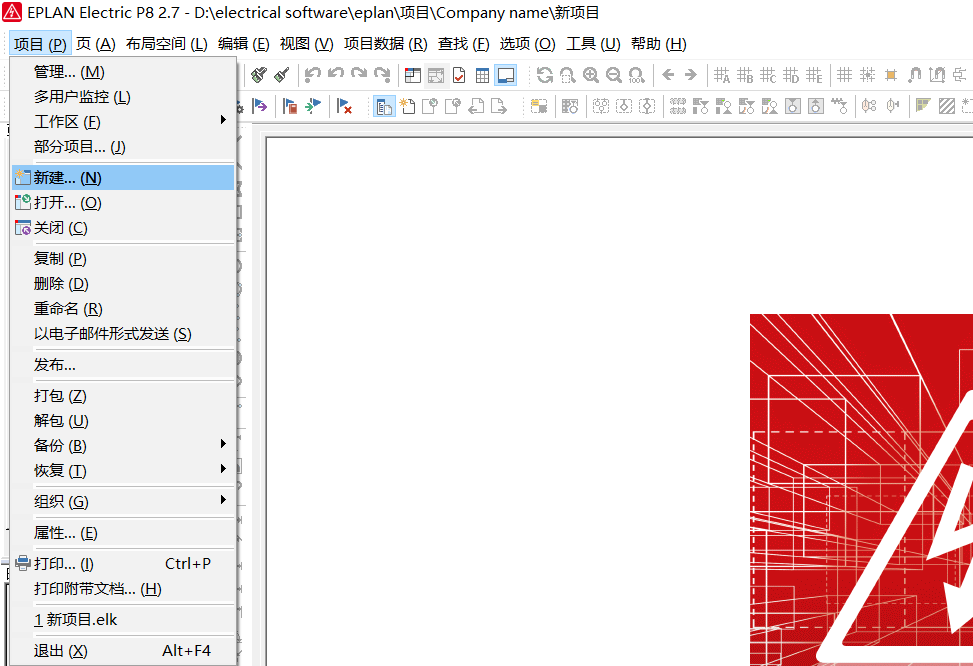

1、 首先，新建一個原理圖專案

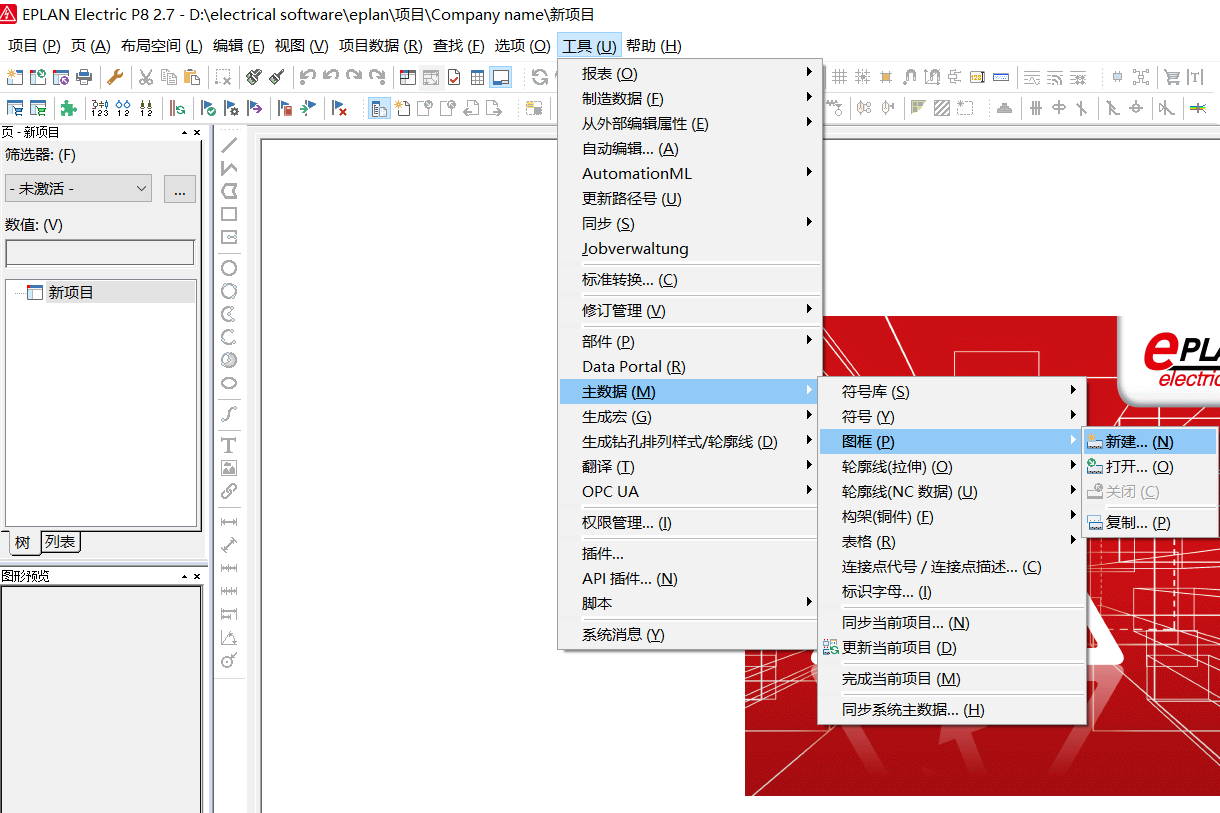

2、 新建圖框。選擇“工具”→“主資料”→“圖框”→“新建”

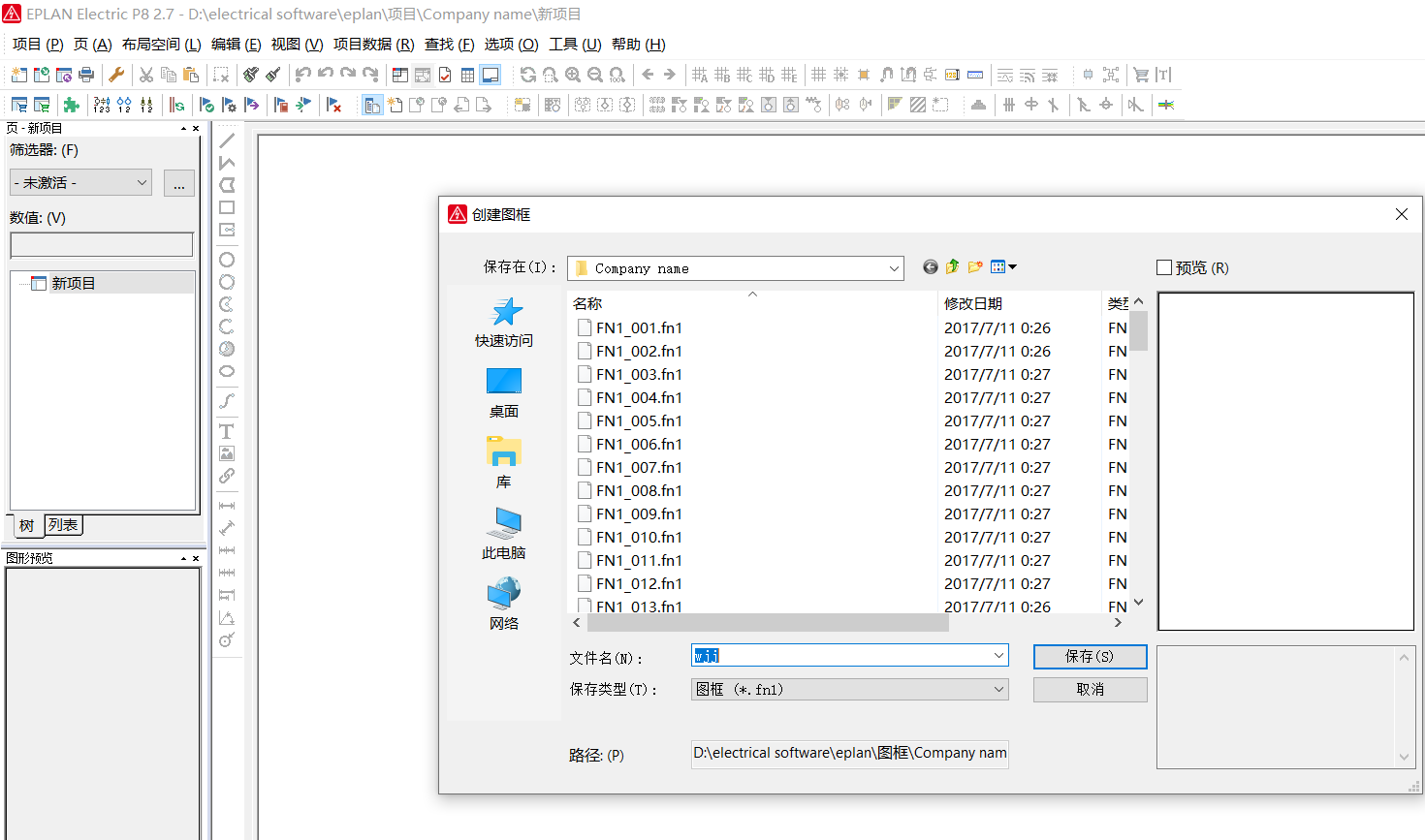

在“檔名”中輸入檔名，儲存。

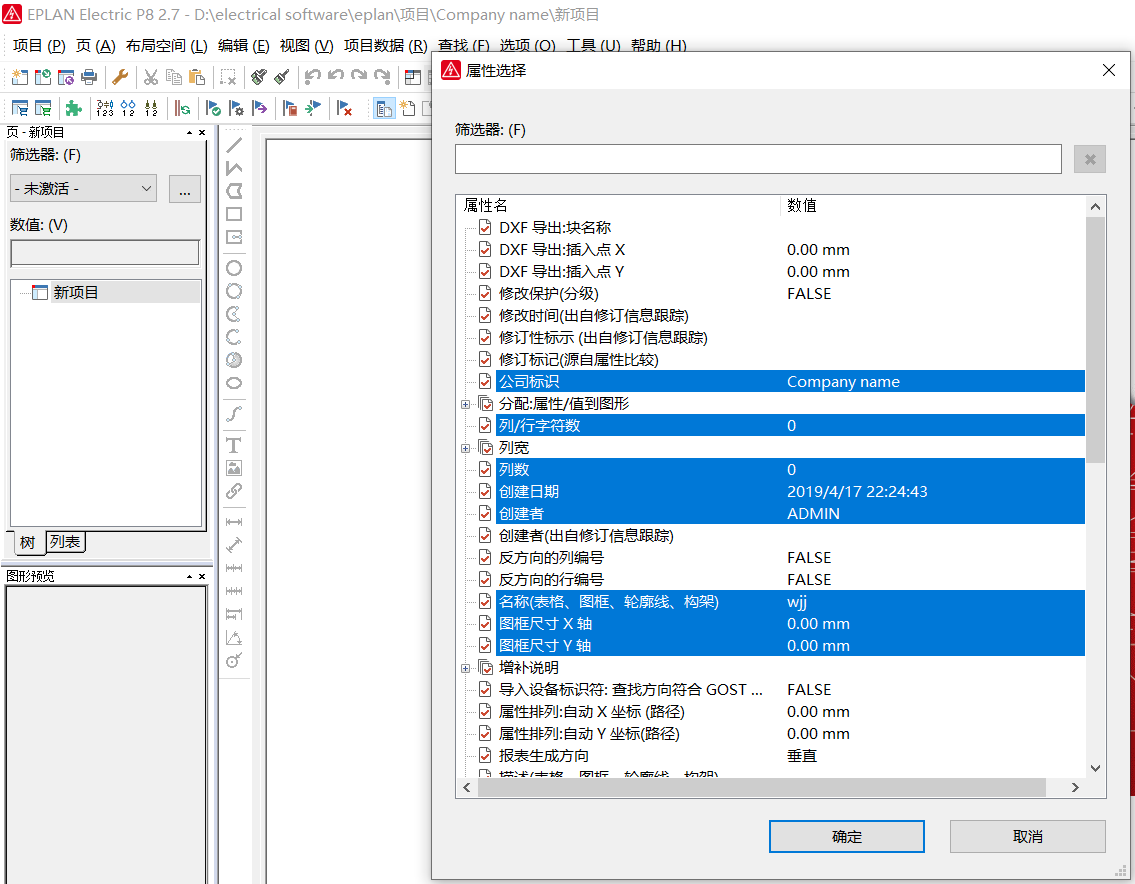

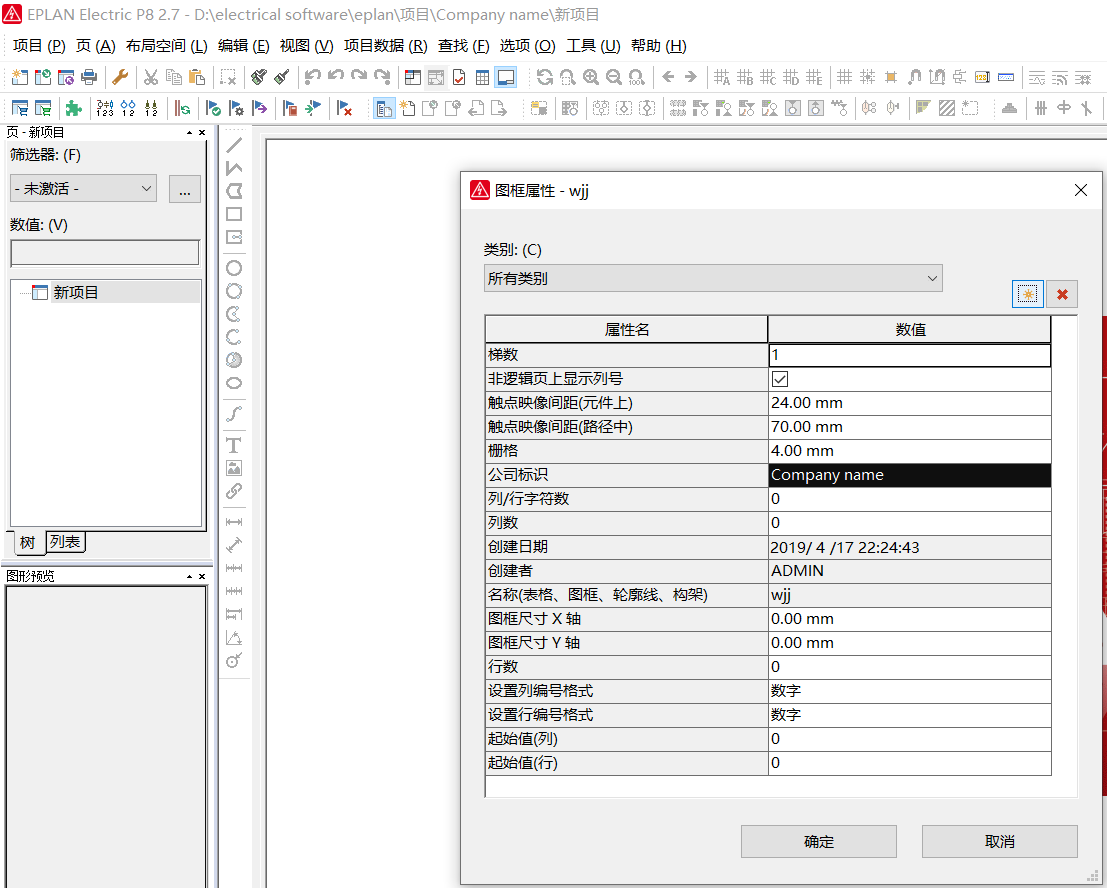

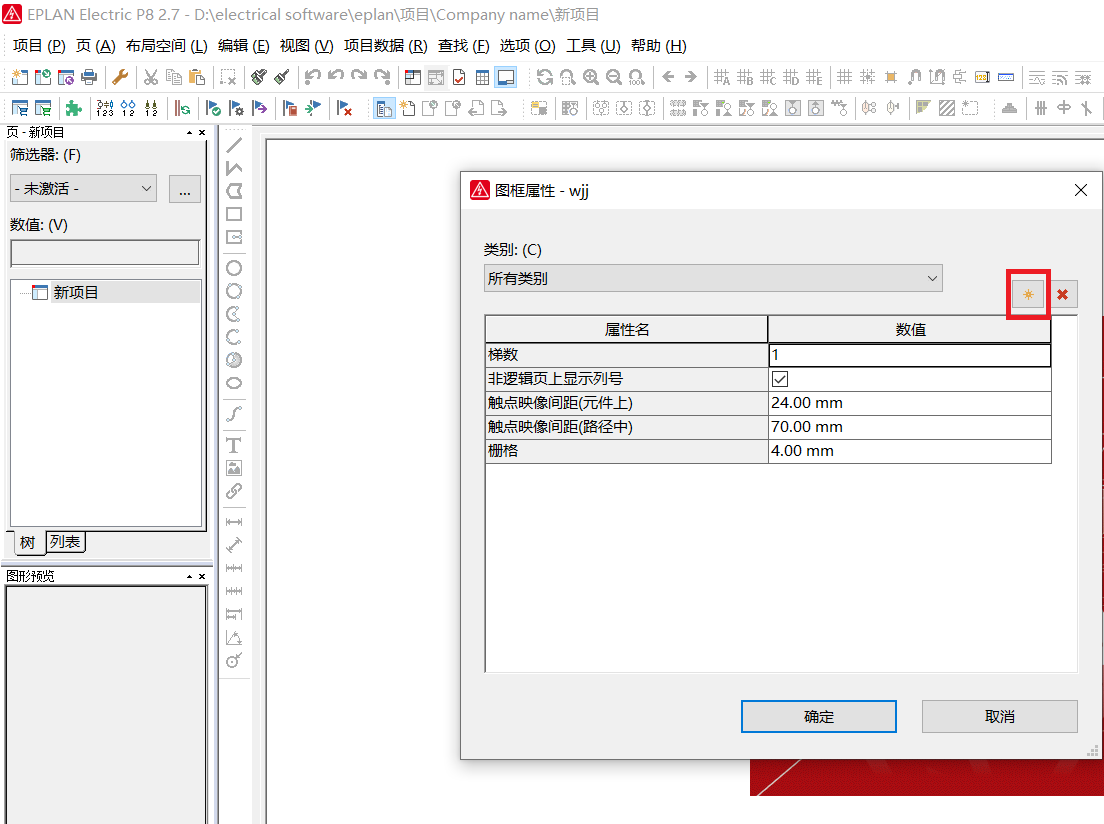

3、新增新建圖框屬性選項。選中“新建符號*”，新增選項

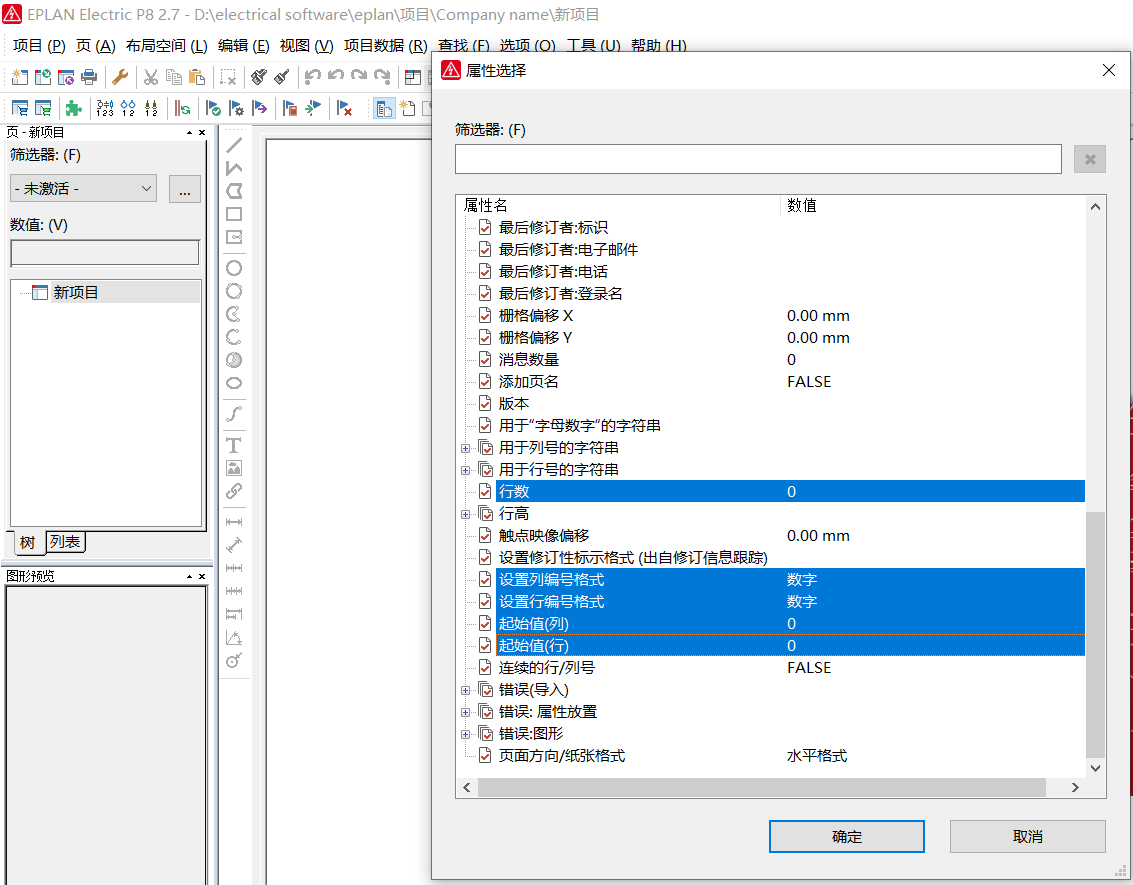

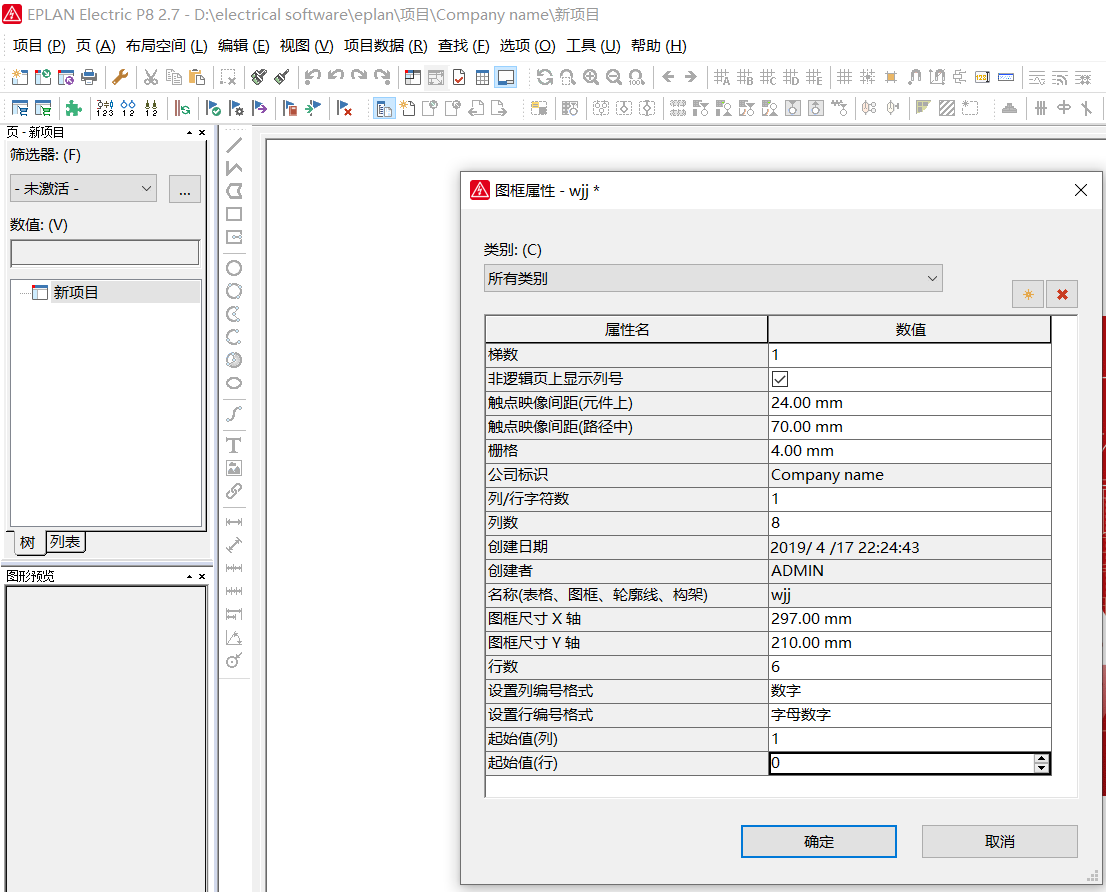

4、 設定圖框的屬性
a、 列/行字元數，設定為1；
b、 列數，設定為8；
c、 行數，設定為6；
d、 圖框尺寸X軸，若使用A3紙，設定為420；若A4紙，設定為297；
e、 圖框尺寸Y軸，若使用A3紙，設定為297；若A4紙，設定為210；
f、 設定列編號格式，設定為數字；
g、 設定行編號格式，設定為字母數字；
h、 起始值（列），設定為1；
i、 起始值（行），設定為0；

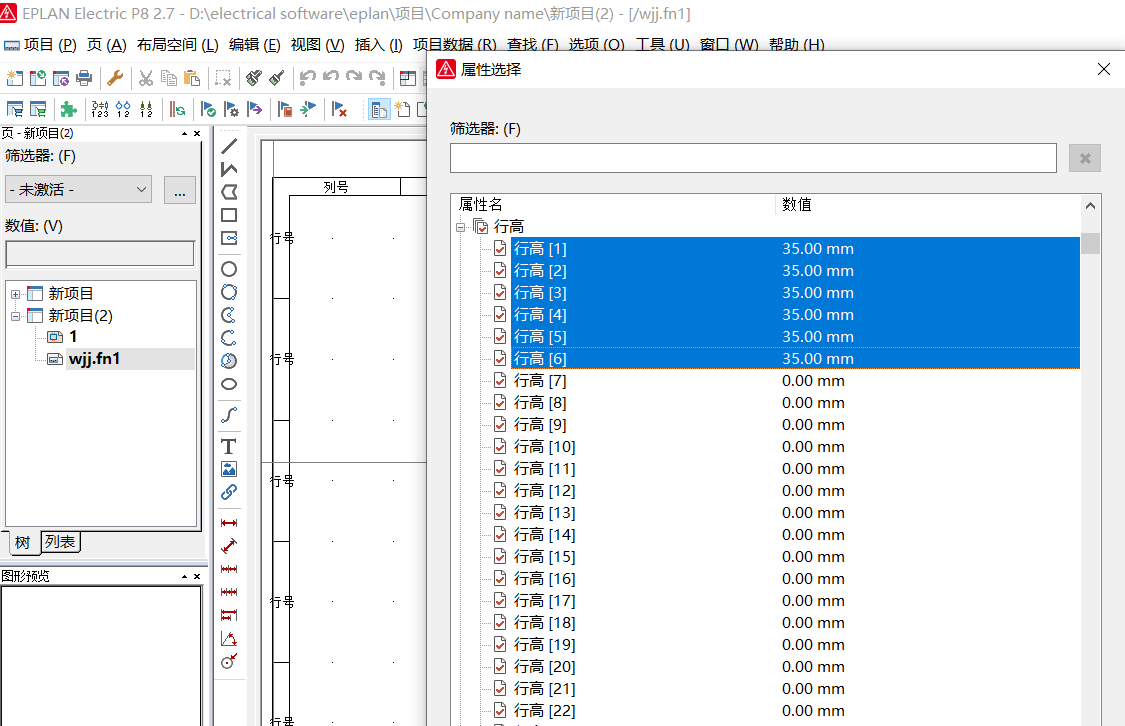

j、 設定行高[1]至高[6]均為35；

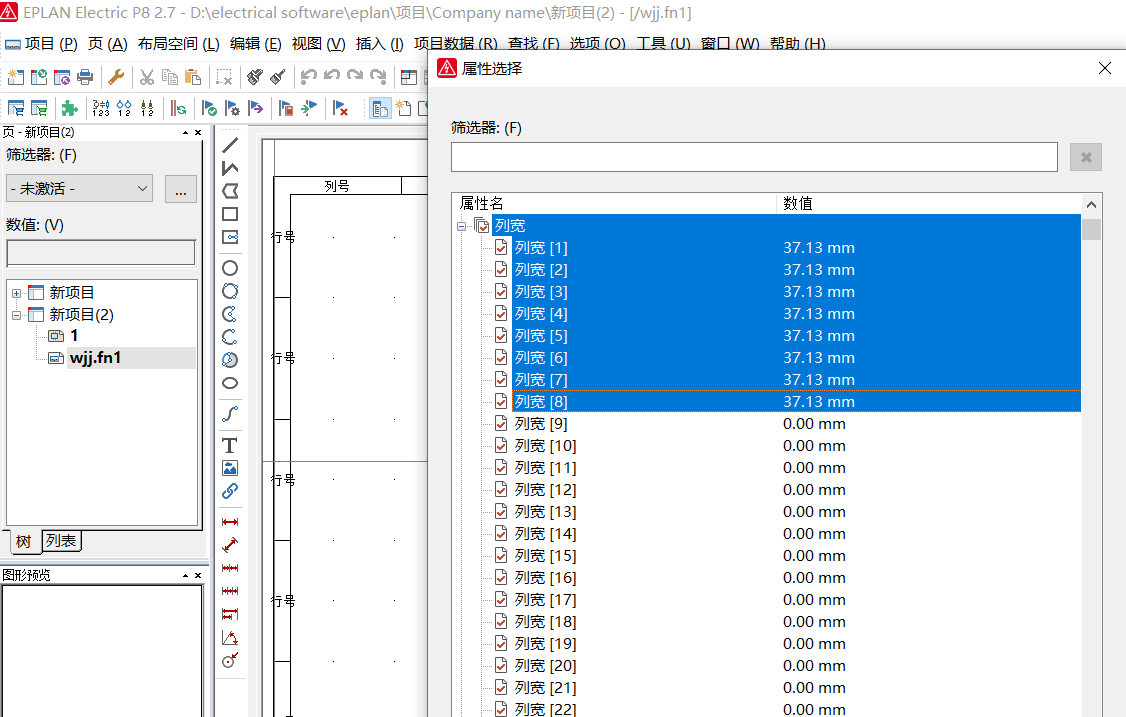

k、 設定列寬[1]至列寬[8]均為37.125；

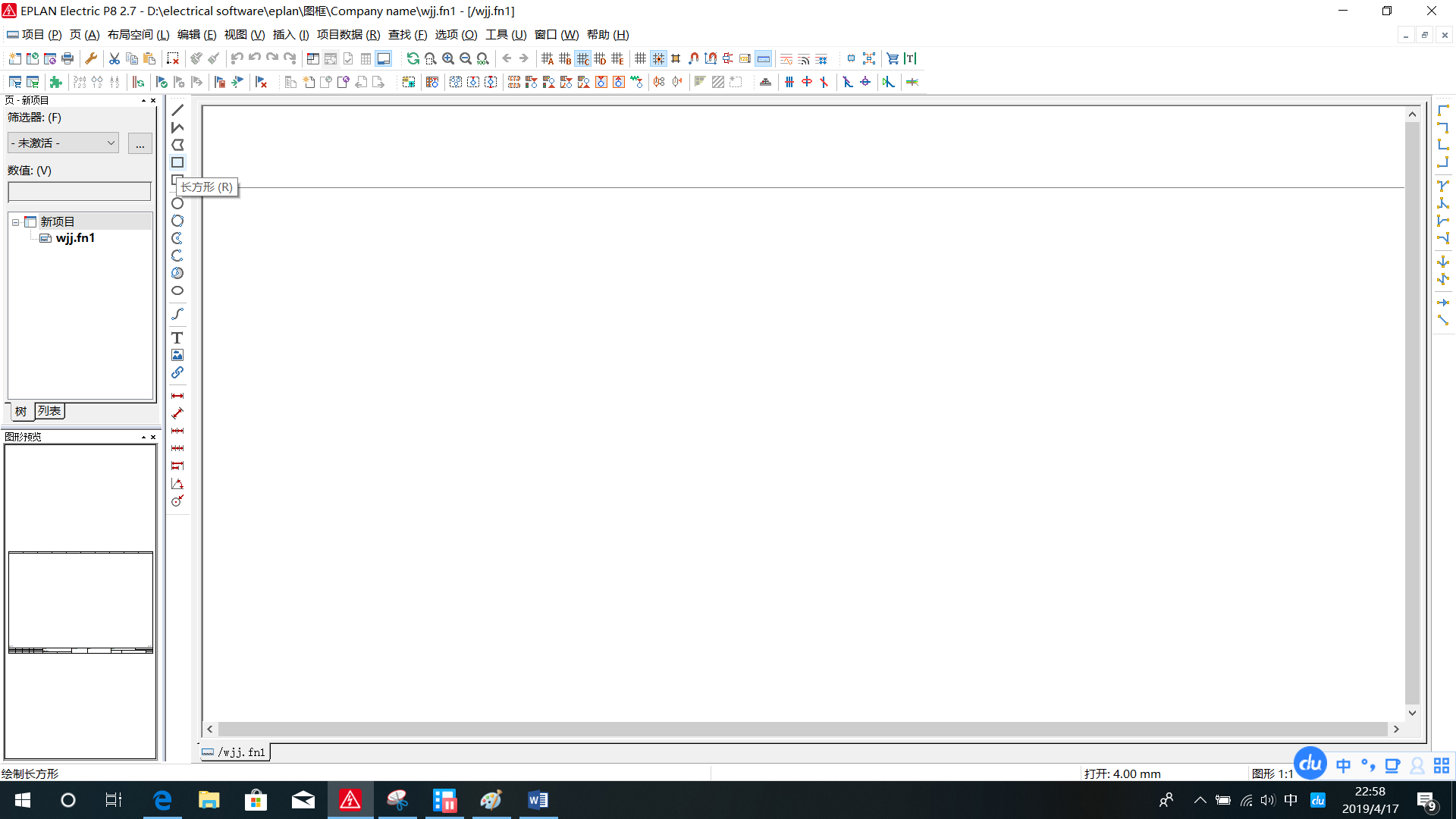

5、 畫圖框。單擊滑鼠左鍵，選中“長方形“。在空白處單擊滑鼠左鍵，拖動滑鼠形成一個矩形，並單擊滑鼠左鍵結束。

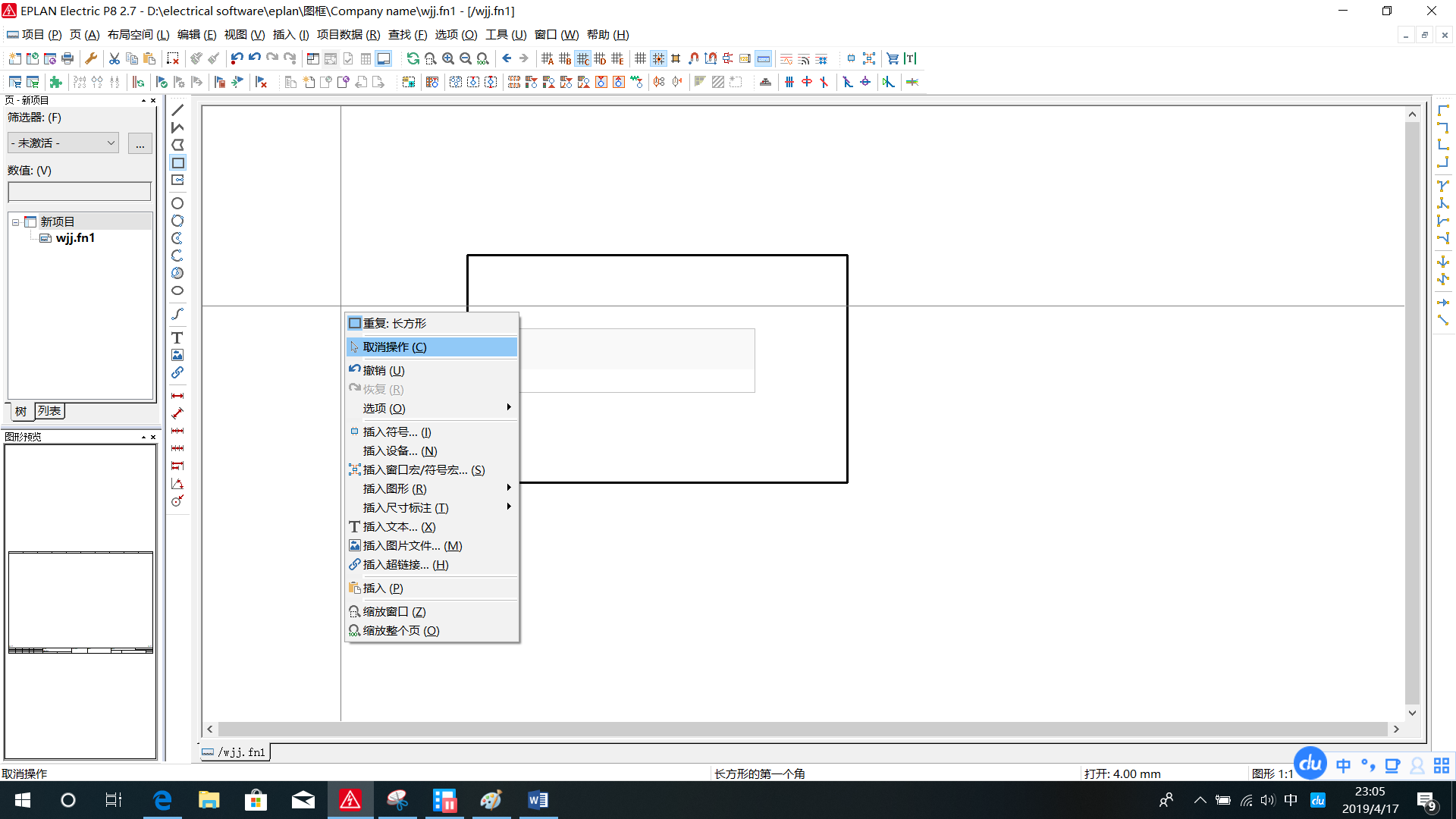

單擊滑鼠右鍵，選擇”取消操作“。

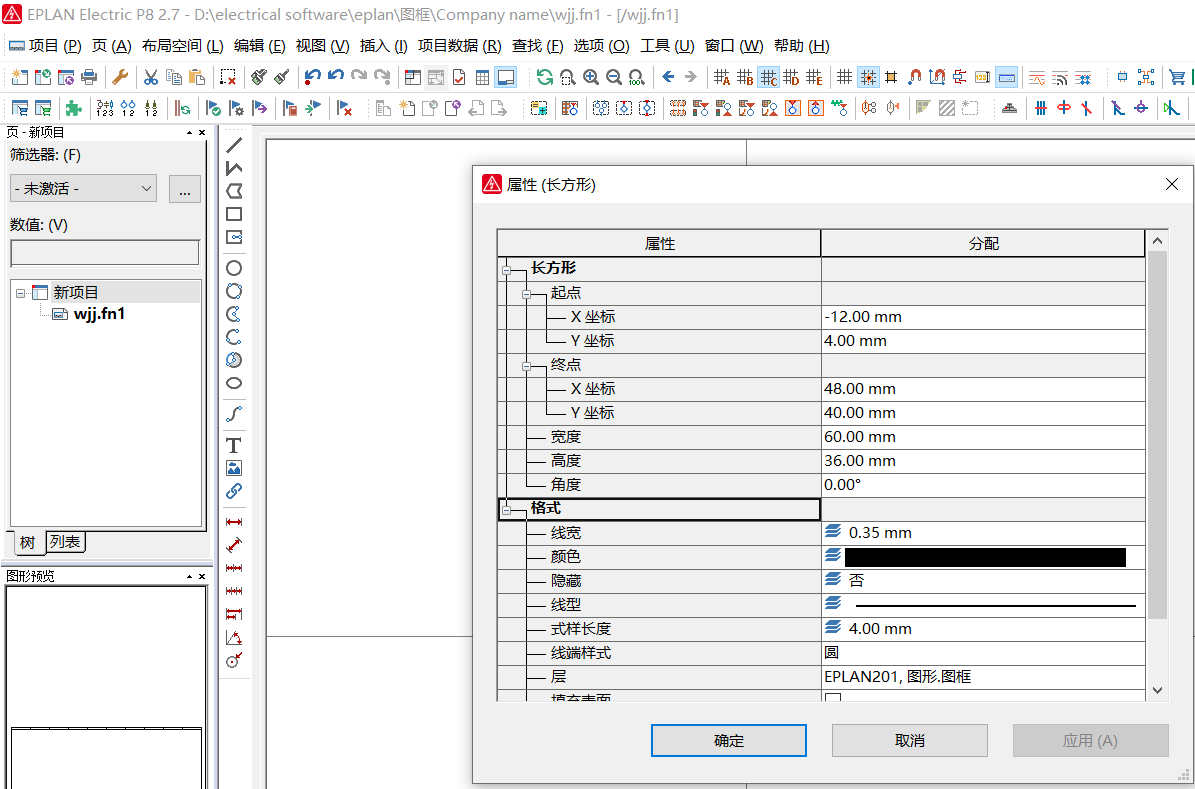

選中矩形邊框，雙擊滑鼠左鍵，設定矩形尺寸。以設定A4圖紙為例，設定起點X座標0mm，起點Y座標0mm；終點X座標297mm，終點Y座標210mm。起點和終點的座標還可以是其它設定，只要是保證X軸方向終點和起點的差值為297，Y軸方向終點和起點的差值為210即可。

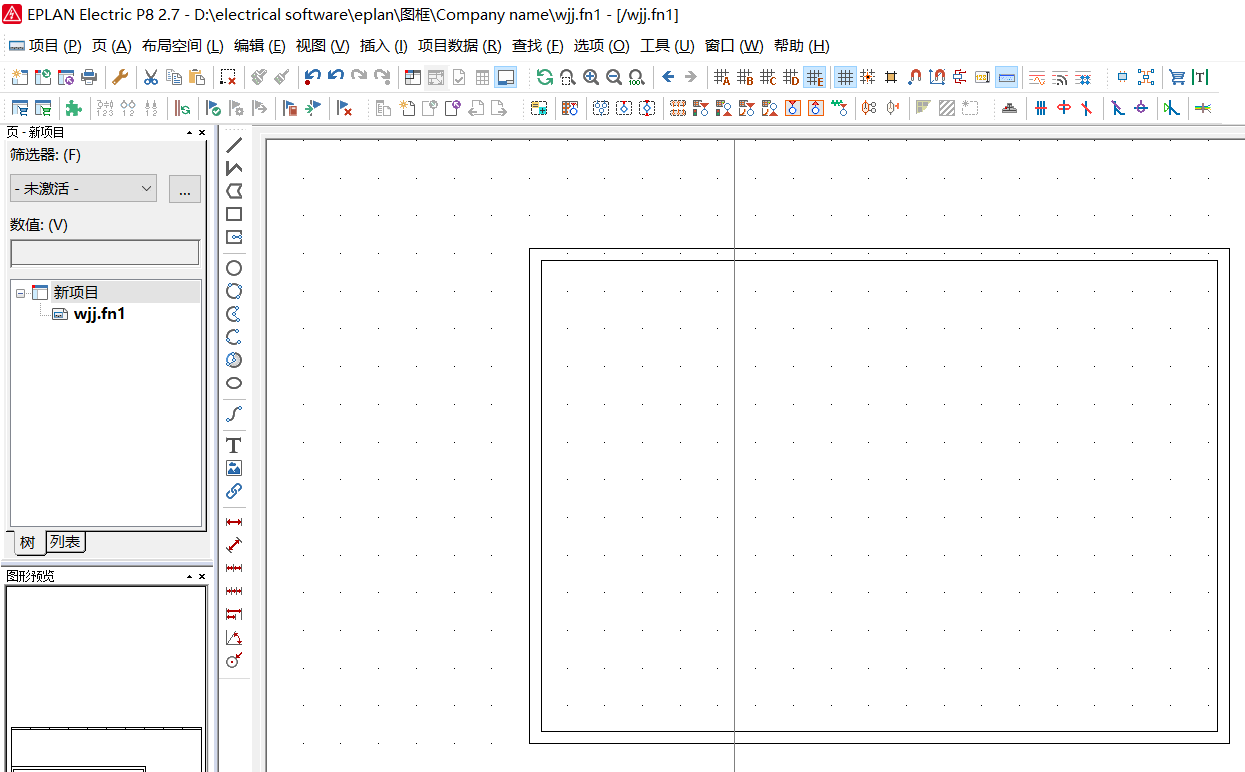

6、 再畫內框，尺寸287*200。再畫一個長方型，設定屬性，起點X座標5mm，起點Y座標5mm，終點X座標292mm，終點Y座標205mm。

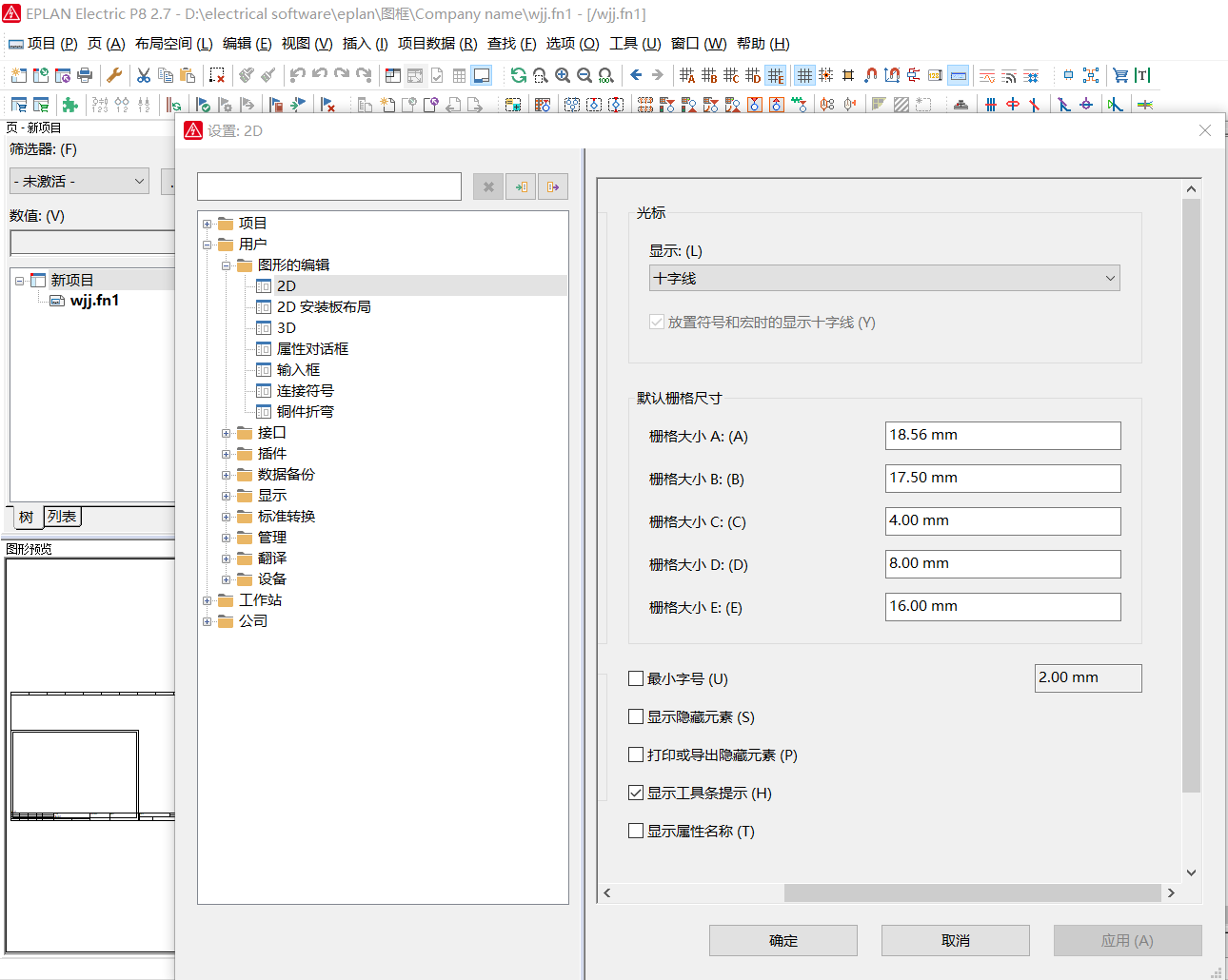

7、 設定畫行列的柵格。8列，297mm，因此1列37.125mm；6行，210mm，因此1行35mm。選擇“選項”→“設定”→“使用者”→“圖形的編輯”→“2D”
設定柵格大小A為37.125/2=18.5625
設定柵格大小B為35/2=17.5

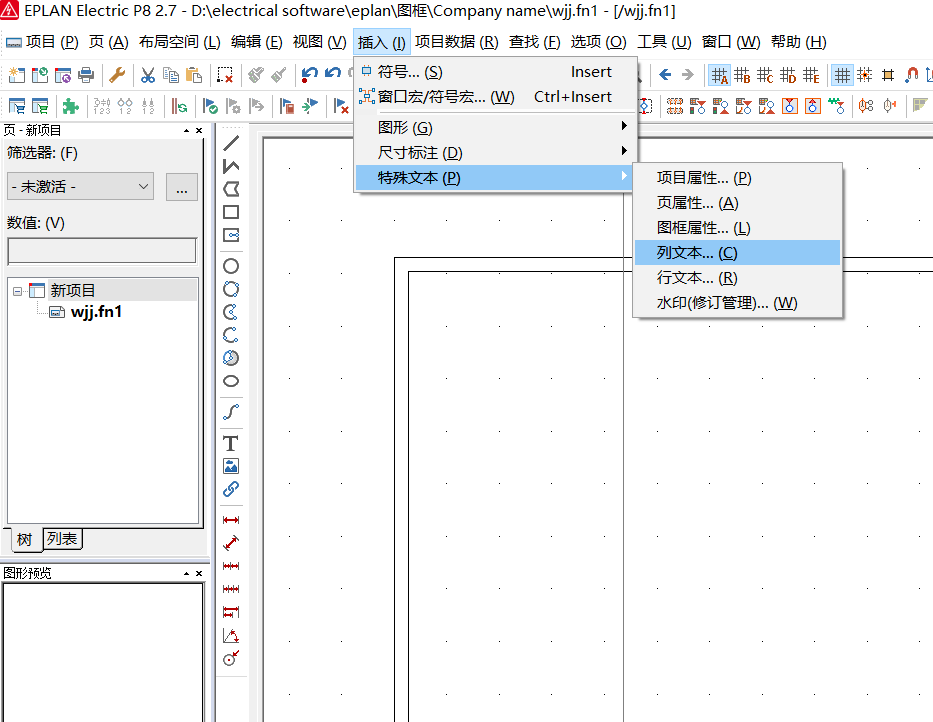

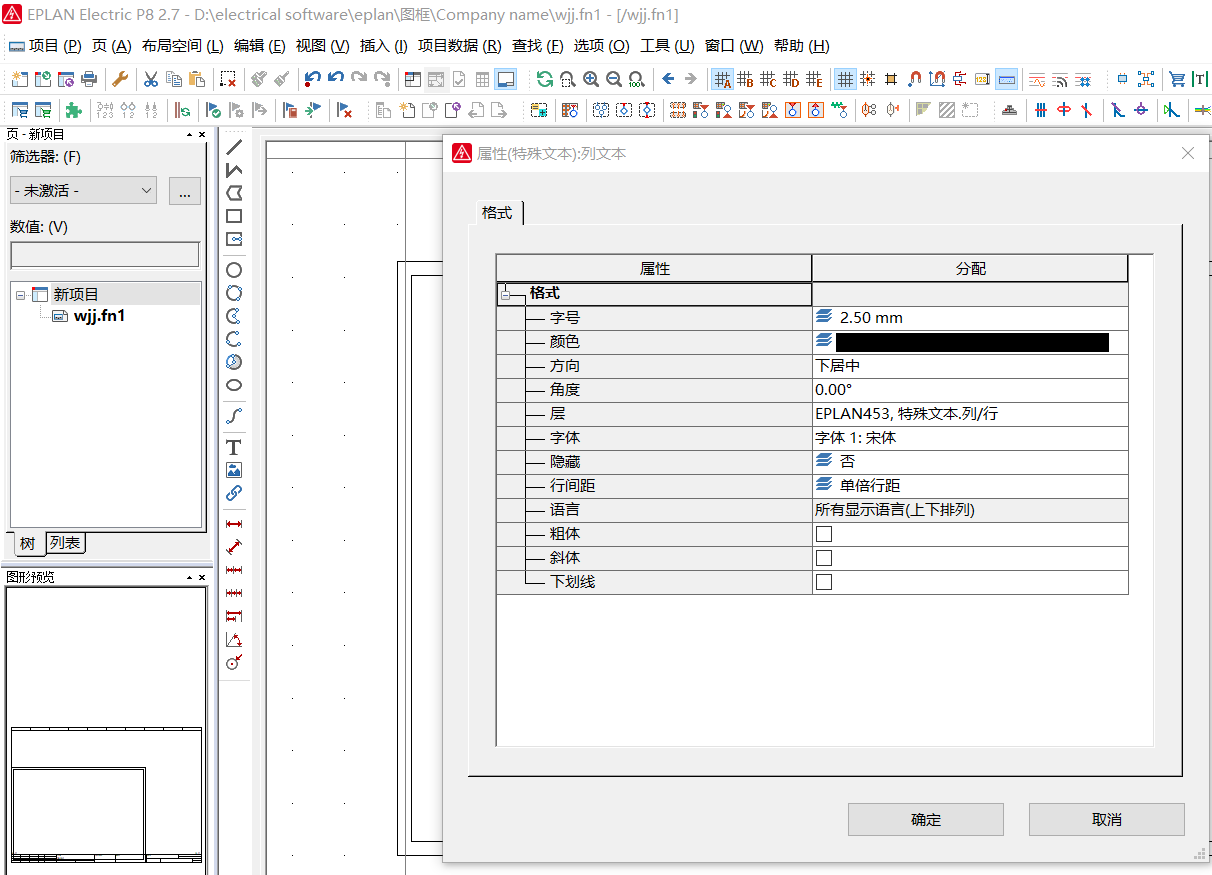

8、插入列文字。選擇“插入”→“特殊文字”→“列文字”，確定。

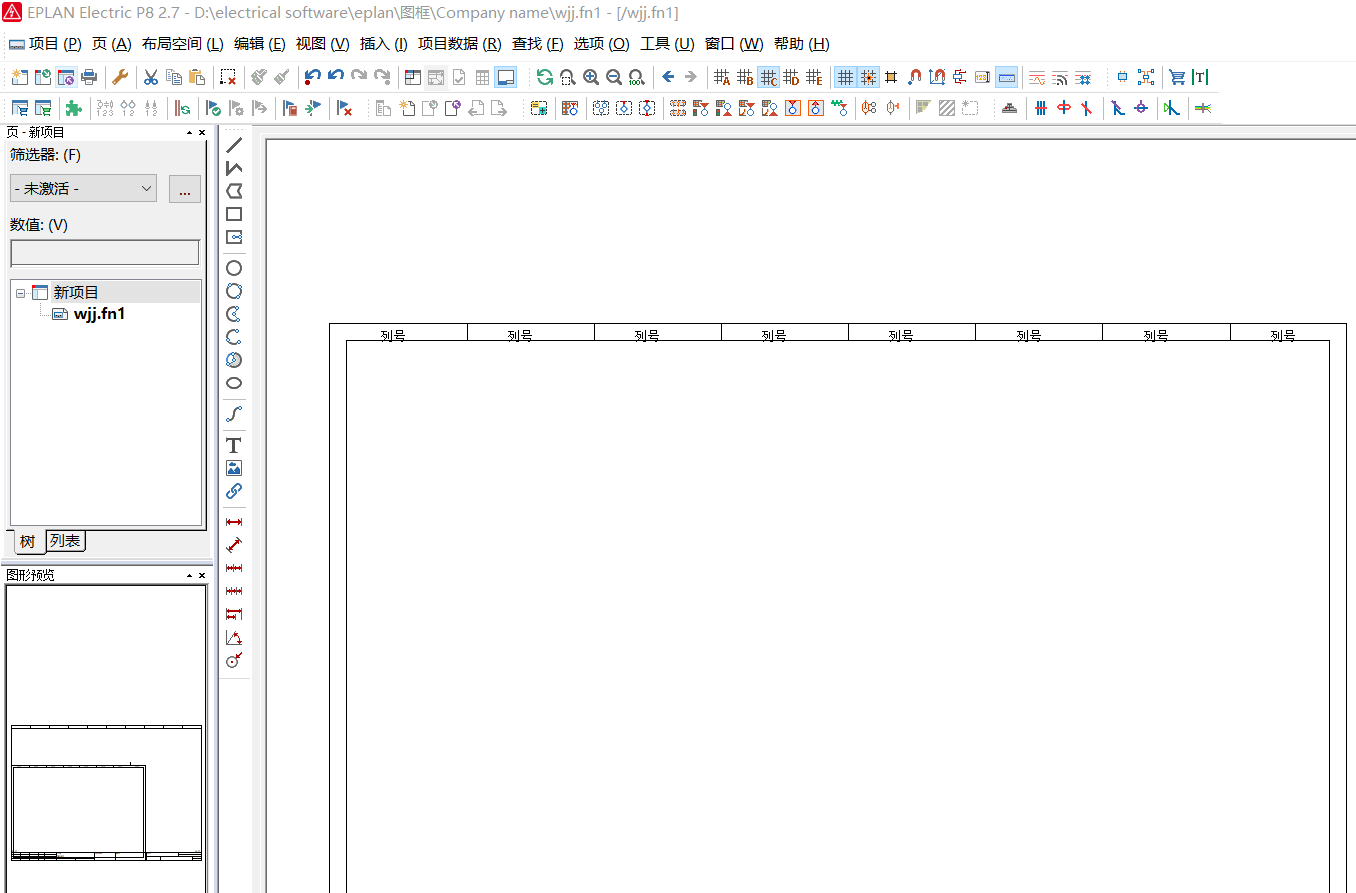

選擇“柵格A”和“開/關捕捉到柵格”，插入列號。列號放在每一列的中間，這就是為什麼297/8之後，又除以2的原因。

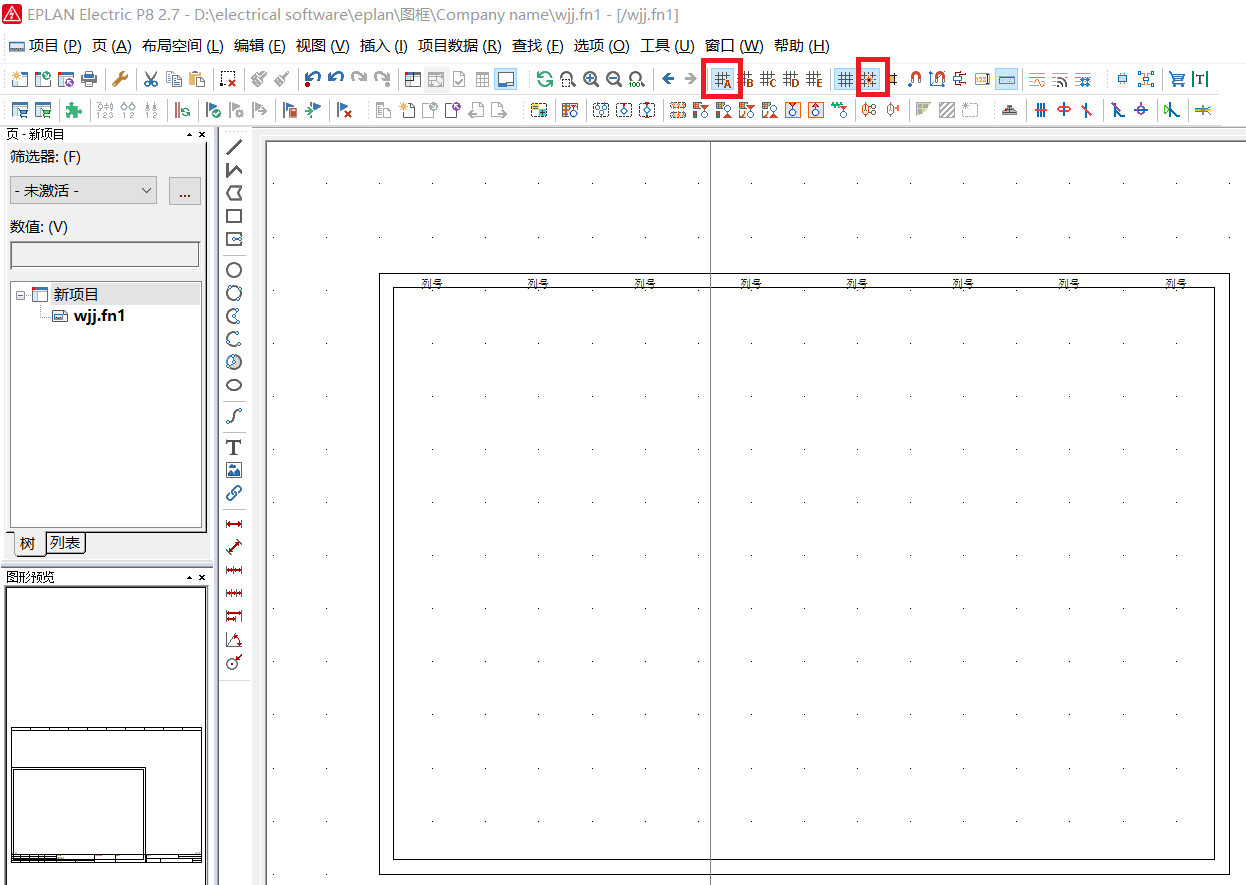

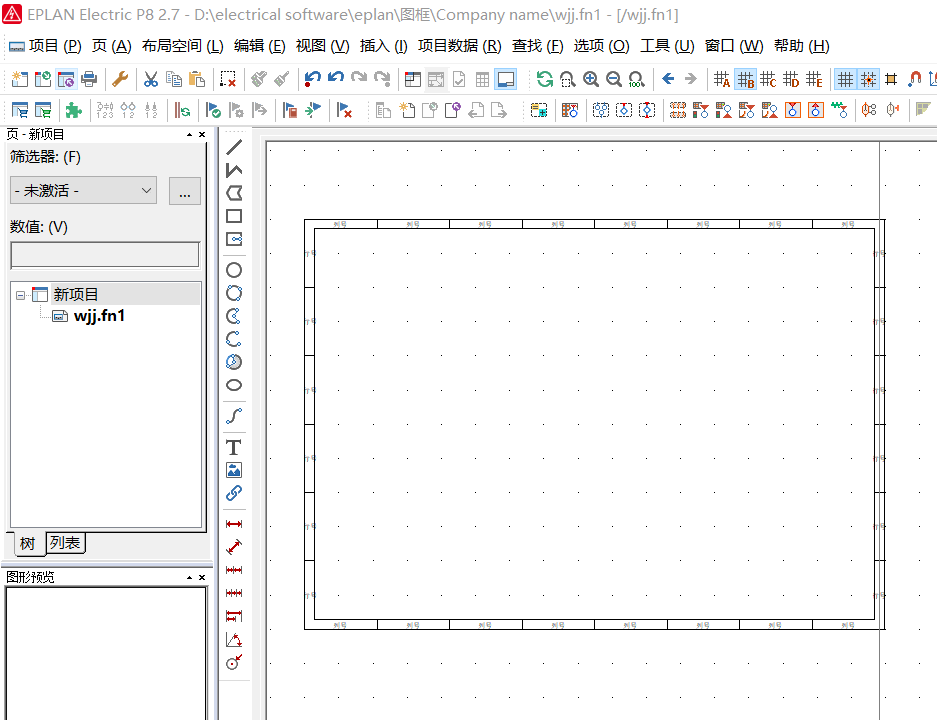

插入8列的分隔檔
9、插入行文字。原理同步驟8
到此，圖框製作完成。
