Grafana + Zabbix --- 部署分散式監控系統

閱讀目錄：

1. 關閉防火牆

2. 安裝Zabbix下載源

3. ZabbixClient --- 安裝zabbix-agent代理

4. ZabbixServer --- 安裝zabbix-server服務

5. ZabbixServer --- 配置zabbix-server的資料庫

6. ZabbixServer --- 配置zabbix-server的服務引數

7. ZabbixServer --- 使用zabbix-server

8. 登入Zabbix的Web端

9. 在Web配置zabbix監控agent

10. 安裝Grafana以及Zabbix外掛

11. 登入Grafana並且配置

序章：

Zabbix的一個很優秀的分散式監控伺服器，它有兩部分組成：

1. “zabbix-server”用來收集並且在web端展示資料

2. “zabbix-agent”用來採集資料，傳送給server

在安裝Zabbix時，用了3臺虛擬機器來測試監控的資料是否正常採集、展示：

Server：

ZabbixServer --- IP : 192.168.246.133

Client：

ZabbixClient_1 --- IP : 192.168.246.134

ZabbixClient_2 --- IP : 192.168.246.135

1. 關閉防火牆

Linux的防火牆是咱們新手的噩夢，很多情況會出現能ping通，但是訪問不了Web頁面。所以開始就幹掉它！

// 關閉防火牆

[root@localhost ~]# /etc/init.d/iptables stop

iptables: Setting chains to policy ACCEPT: filter          [  OK  ]

iptables: Flushing firewall rules:                         [  OK  ]

iptables: Unloading modules:                               [  OK  ]

// 開機關閉防火牆

[root@localhost ~]# chkconfig iptables off

2. 安裝Zabbix下載源

zabbix官方提供了下載源，直接執行下面命令，下載安裝就可以了

# rpm -ivh http://repo.zabbix.com/zabbix/2.4/rhel/6/x86_64/zabbix-release-2.4-1.el6.noarch.rpm

提示安裝成功後，檢視Linux下載源，是否正確安裝，如果安裝成功，Linux下會有zabbix.repo原始檔

[root@localhost Desktop]# ll /etc/yum.repos.d/

total 28

-rw-r--r--. 1 root root 1991 Aug  4 00:13 CentOS-Base.repo

-rw-r--r--. 1 root root  647 Aug  4 00:13 CentOS-Debuginfo.repo

-rw-r--r--. 1 root root  289 Aug  4 00:13 CentOS-fasttrack.repo

-rw-r--r--. 1 root root  630 Aug  4 00:13 CentOS-Media.repo

-rw-r--r--. 1 root root 6259 Aug  4 00:13 CentOS-Vault.repo

-rw-r--r--. 1 root root  401 Sep 11  2014 zabbix.repo

3. ZabbixClient --- 安裝zabbix-agent代理

分別在ZabbixClient_1與ZabbixClient_2安裝並配置如下設定：

關閉防火牆

[root@localhost Desktop]# /etc/init.d/iptables stop

[root@localhost Desktop]# chkconfig iptables off

安裝Zabbix官方下載源

[root@localhost Desktop]# rpm -ivh http://repo.zabbix.com/zabbix/2.4/rhel/6/x86_64/zabbix-release-2.4-1.el6.noarch.rpm

安裝zabbix-agent，在下載的時候，會自動安裝zabbix-agent的基礎依賴包

[root@localhost Desktop]# yum install zabbix-agent

進入zabbix-agent的Config檔案

[root@localhost Desktop]# vim /etc/zabbix/zabbix_agentd.conf

配置zabbix-agent的引數，主要修改Server的IP和Hostname，

Server=192.168.246.133

Hostname=localhost

啟動zabbix-agent

[root@localhost Desktop]# /etc/init.d/zabbix-agent start

4. ZabbixServer --- 安裝zabbix-server服務

關閉防火牆

[root@localhost Desktop]# /etc/init.d/iptables stop

[root@localhost Desktop]# chkconfig iptables off

安裝Zabbix官方下載源

[root@localhost Desktop]# rpm -ivh http://repo.zabbix.com/zabbix/2.4/rhel/6/x86_64/zabbix-release-2.4-1.el6.noarch.rpm

通過zabbix提供的下載源，下載並安裝zabbix-server-mysql和zabbix-web-mysql，這個兩個mysql資料庫是用來存放採集到的資料，Zabbix的web端會通過這些資料，來展示繪圖。而zabbix-get則是用來收集資料的指令。

# yum install zabbix-server-mysql zabbix-web-mysql zabbix-get

在下載這兩個包的時候，會提示你安裝基礎依賴包，其中這些基礎包中，還有zabbix-server的服務端的包，選擇“y”繼續即可。

// 以下是需要安裝的基礎依賴包

================================================================================

 Package               Arch     Version            Repository              Size

================================================================================

Installing:

 zabbix-server-mysql   x86_64   2.4.6-1.el6        zabbix                 1.5 M

 zabbix-web-mysql      noarch   2.4.6-1.el6        zabbix                  14 k

Installing for dependencies:

 OpenIPMI-libs         x86_64   2.0.16-14.el6      base                   473 k

 fping                 x86_64   2.4b2-16.el6       zabbix-non-supported    31 k

 iksemel               x86_64   1.4-2.el6          zabbix-non-supported    47 k

 net-snmp              x86_64   1:5.5-54.el6_7.1   updates                308 k

 php-bcmath            x86_64   5.3.3-46.el6_6     updates                 39 k

 php-mbstring          x86_64   5.3.3-46.el6_6     updates                459 k

 php-mysql             x86_64   5.3.3-46.el6_6     updates                 86 k

 zabbix                x86_64   2.4.6-1.el6        zabbix                 161 k

 zabbix-server         x86_64   2.4.6-1.el6        zabbix                  22 k

 zabbix-web            noarch   2.4.6-1.el6        zabbix                 4.5 M

Updating for dependencies:

 net-snmp-libs         x86_64   1:5.5-54.el6_7.1   updates                1.5 M

 php                   x86_64   5.3.3-46.el6_6     updates                1.1 M

 php-cli               x86_64   5.3.3-46.el6_6     updates                2.2 M

 php-common            x86_64   5.3.3-46.el6_6     updates                529 k

 php-gd                x86_64   5.3.3-46.el6_6     updates                111 k

 php-pdo               x86_64   5.3.3-46.el6_6     updates                 79 k

 php-xml               x86_64   5.3.3-46.el6_6     updates                107 k

Transaction Summary

================================================================================

5. ZabbixServer --- 配置zabbix-server的資料庫

啟動mysql，我的CentOS在安裝的時候，就把mysql的軟體給安裝了，如果沒有mysql，則需要去安裝mysql，我這裡就直接啟動mysql就可以了

# /etc/init.d/mysqld start

成功啟動mysql的話，輸入mysql，就可以進入mysql的命令行了。進入命令列，建立zabbix資料庫

[root@localhost ~]# mysql

mysql> create database zabbix;

Query OK, 1 row affected (0.00 sec)

在mysql中，檢視剛剛建立的zabbix是否建立成功，如下圖資料庫中，有zabbix代表已經建立成功

mysql> show databases;

+--------------------+

| Database           |

+--------------------+

| information_schema |

| mysql              |

| test               |

| zabbix             |

+--------------------+

4 rows in set (0.00 sec)

接下要要執行zabbix官方提供是sql語句。在安裝基礎依賴包的時候，已經在檔案裡面了。現在可以直接執行

[root@localhost ~]# cd /usr/share/doc/zabbix-server-mysql-2.4.6/create/

[root@localhost create]# mysql -uroot zabbix < schema.sql

[root@localhost create]# mysql -uroot zabbix < images.sql

[root@localhost create]# mysql -uroot zabbix < data.sql

6. ZabbixServer --- 配置zabbix-server的服務引數

配置在以下路徑裡面 :

# vim /etc/zabbix/zabbix_server.conf

如果沒有特殊需要的話，使用預設配置就可以了，我的mysql賬戶是root，所以需要修改DBuser

LogFile=/var/log/zabbix/zabbix_server.log

LogFileSize=0

PidFile=/var/run/zabbix/zabbix_server.pid

DBName=zabbix

DBUser=root

DBSocket=/var/lib/mysql/mysql.sock

StartPollers=5

CacheSize=256M

SNMPTrapperFile=/var/log/snmptt/snmptt.log

AlertScriptsPath=/usr/lib/zabbix/alertscripts

ExternalScripts=/usr/lib/zabbix/externalscripts

修改zabbix的時區，有些系統並不是北京時間，如果是國外的時間，在展示出來的圖的時間就是錯的，為了保守起見，設定一下zabbix的時區

# vim /etc/httpd/conf.d/zabbix.conf

修改以下欄位

php_value date.timezone Asia/Shanghai

修改zabbix的php的時區

# vim /etc/php.ini

修改以下欄位

date.timezone = Asia/Shanghai

啟動Zabbix服務，啟動httpd：

[root@localhost create]# /etc/init.d/zabbix-server start

[root@localhost create]# /etc/init.d/httpd start

7. 使用zabbix-get

安裝好了zabbix-agent和zabbix-server。在Server端試試能不能收到agent端的資料，可以使用zabbix-get。在安裝mysql的時候，已經將zabbix-get安裝過了。可以使用zabbix_get -help命令來檢視該命令怎麼使用

[root@localhost create]# zabbix_get -help

Zabbix get v2.4.6 (revision 54796) (10 August 2015)

usage: zabbix_get [-hV] -s <host name or IP> [-p <port>] [-I <IP address>] -k <key>

Options:

  -s --host <host name or IP>          Specify host name or IP address of a host

  -p --port <port number>              Specify port number of agent running on the host. Default is 10050

  -I --source-address <IP address>     Specify source IP address

  -k --key <key of metric>             Specify key of item to retrieve value for

  -h --help                            Display help information

  -V --version                         Display version number

Example: zabbix_get -s 127.0.0.1 -p 10050 -k "system.cpu.load[all,avg1]"

測試是否能收到資料，使用以下命令，發現是可以收到的。

// 測試是否可以收到系統的資訊

[root@localhost create]# zabbix_get -s 192.168.246.134 -p 10050 -k "system.uname"

Linux localhost.localdomain 2.6.32-573.el6.x86_64 #1 SMP Thu Jul 23 15:44:03 UTC 2015 x86_64

// 測試是否可以收到CPU的資料

[root@localhost create]# zabbix_get -s 192.168.246.134 -p 10050 -k "system.cpu.load"

0.020000

8. 登入Zabbix的Web端

在Server端，啟動Zabbix服務，啟動httpd：

[root@localhost create]# /etc/init.d/zabbix-server start

[root@localhost create]# /etc/init.d/httpd start

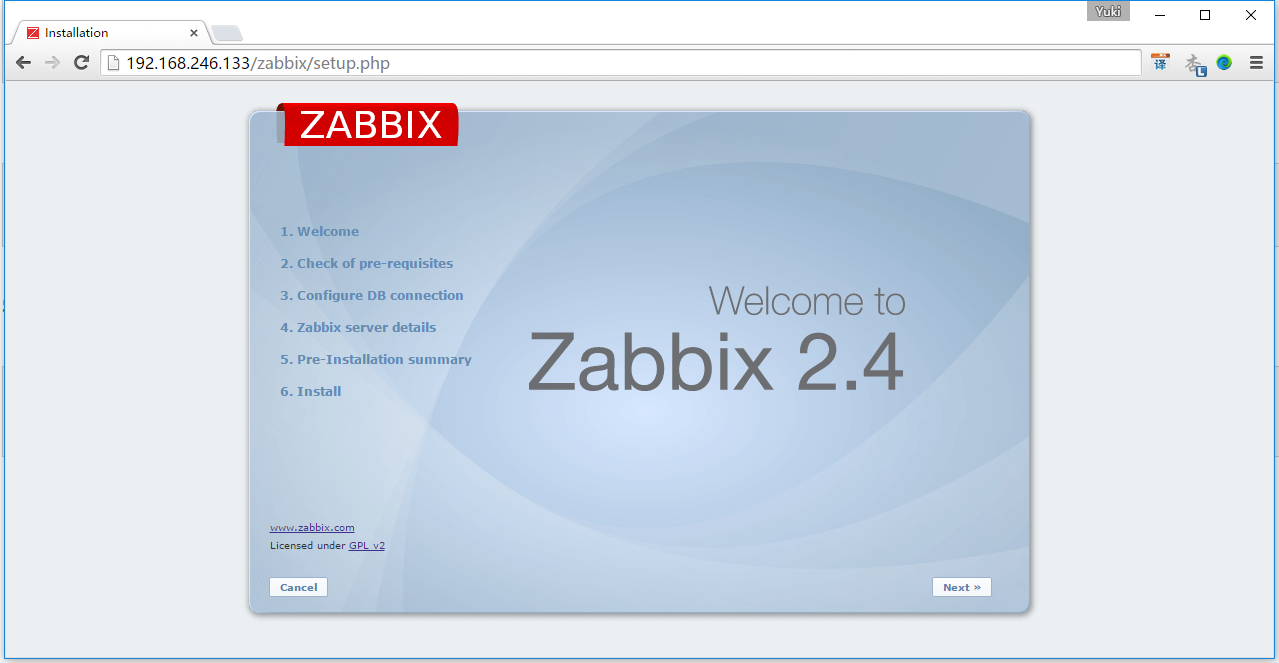

登入Zabbix的Web客戶端，在瀏覽器中輸入“http://192.168.246.133/zabbix/index.php”，預設會跳轉至Zabbix的setup引導頁面：

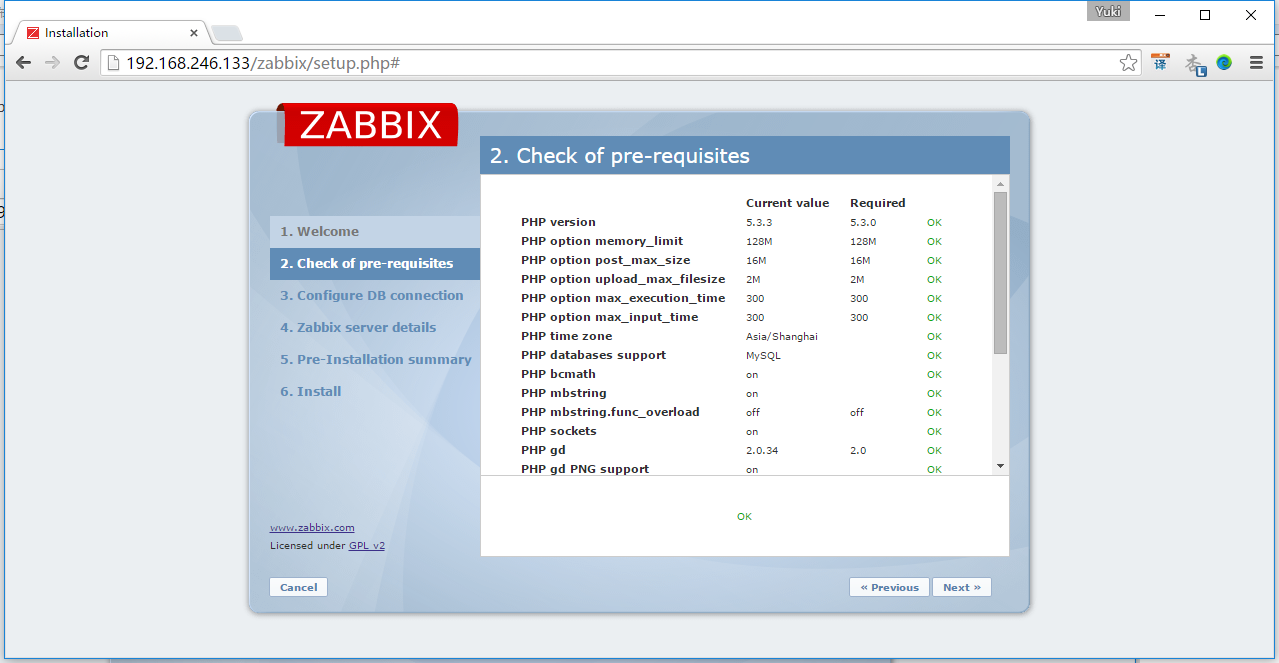

點選Next

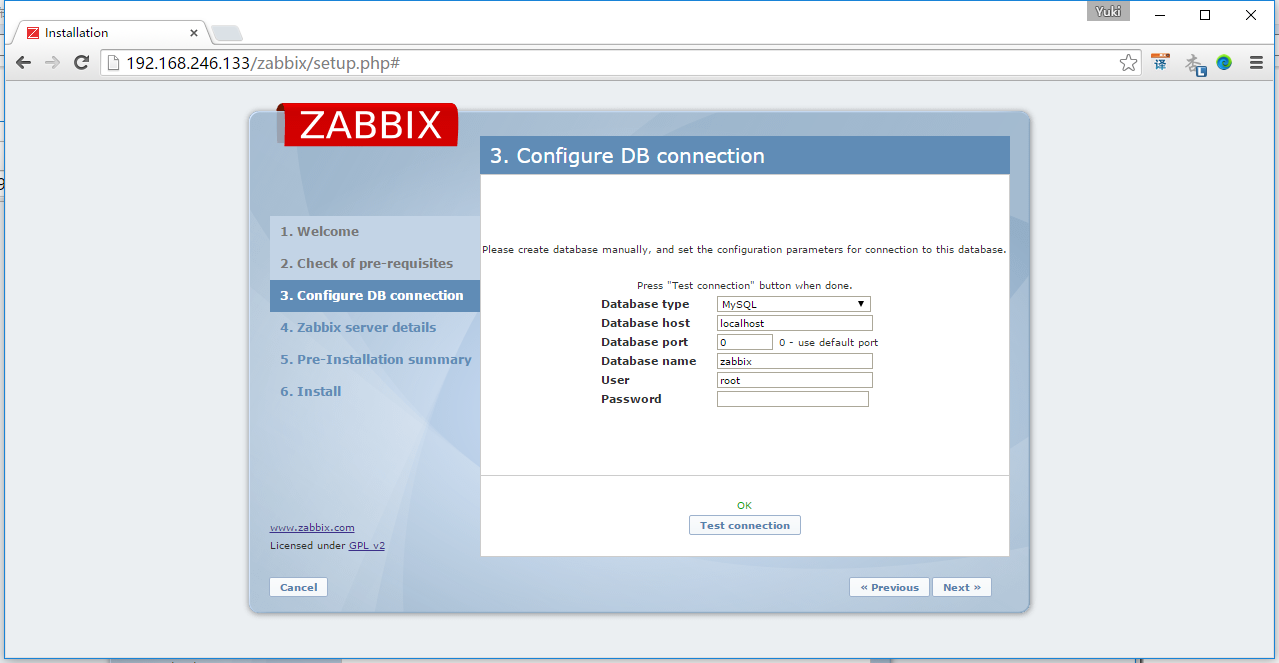

點選Test connection，否則無法點選Next，測試連線成功後，點選Next

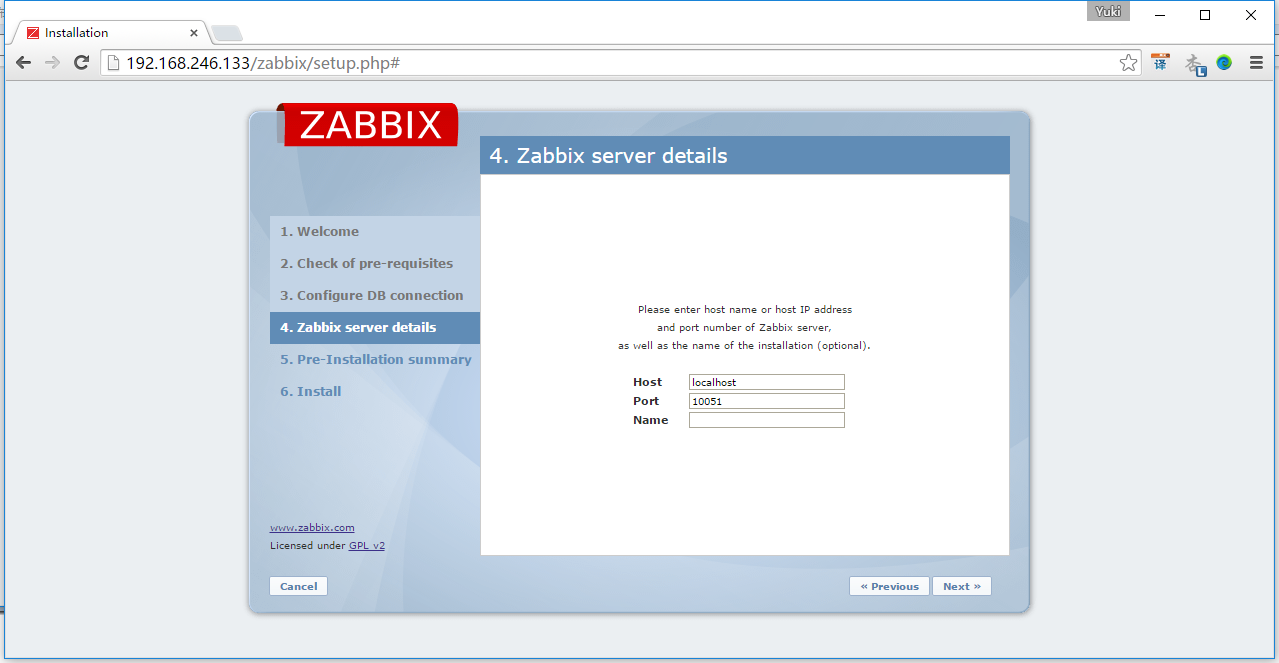

設定埠，可以直接使用預設設定的埠10051

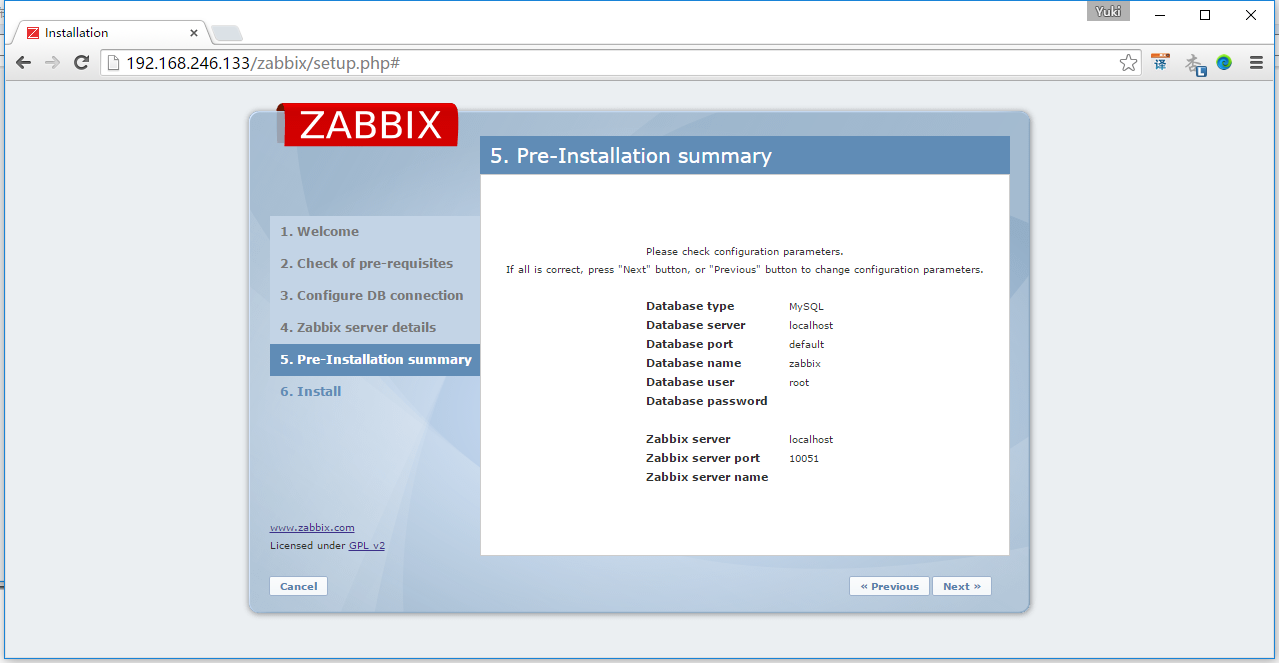

點選Next

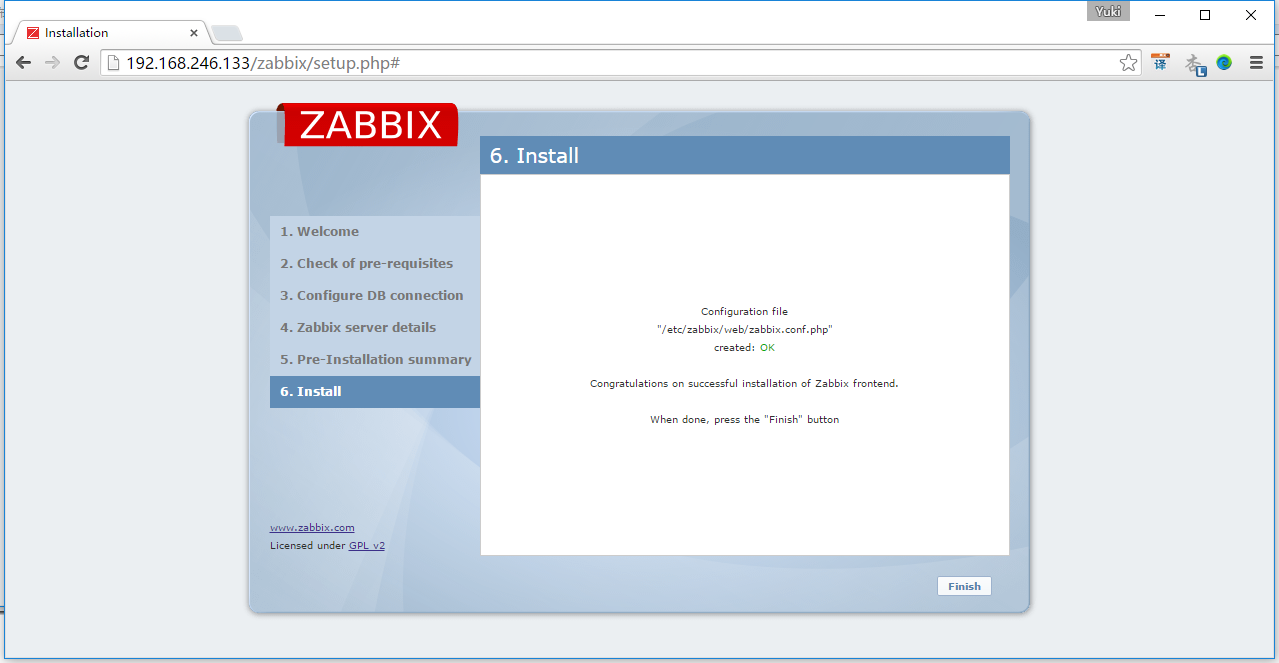

點選Finish，完成初始化引導

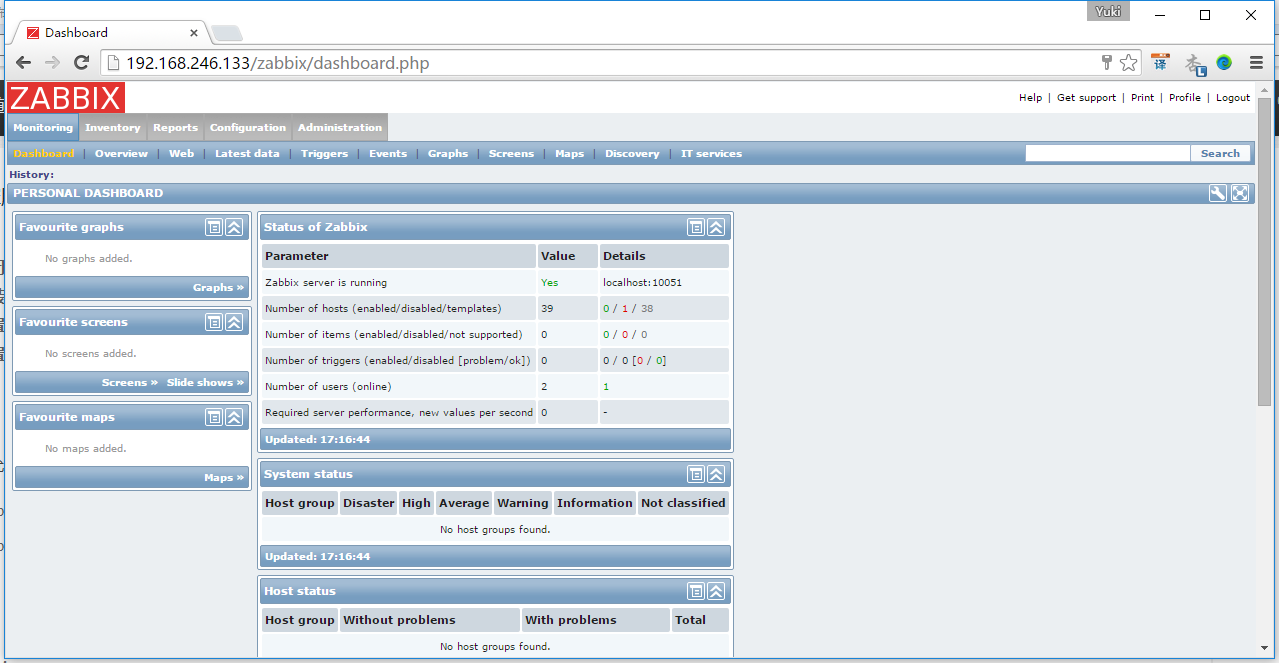

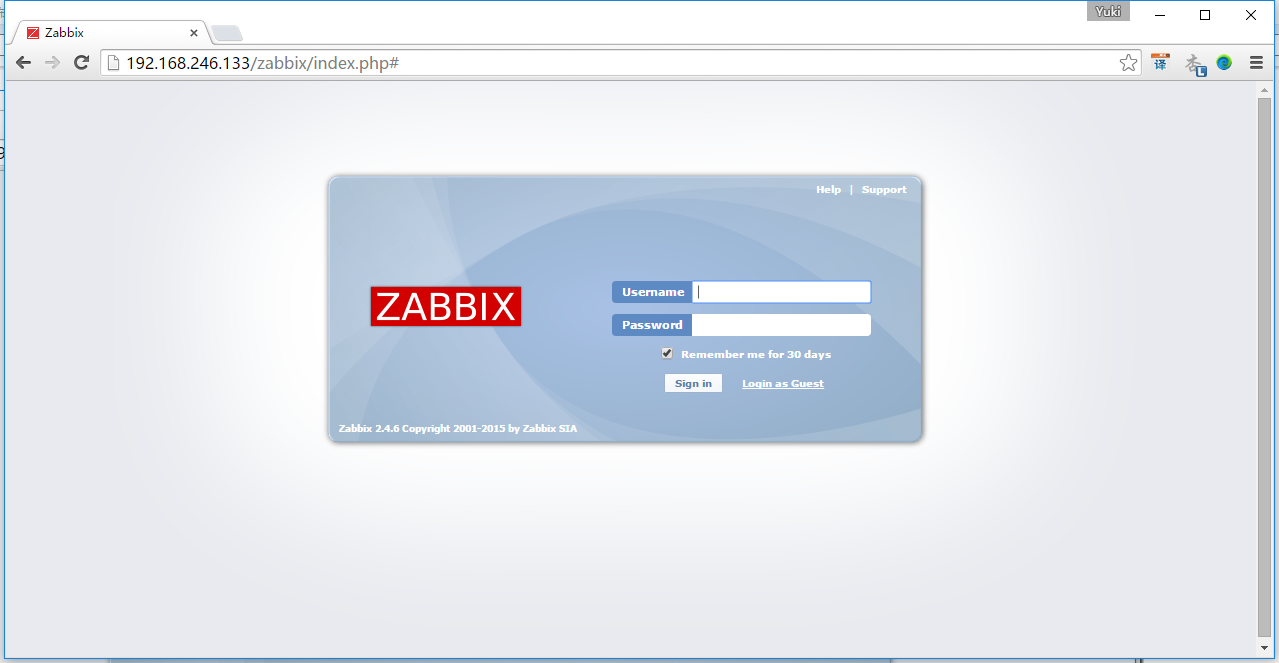

輸入預設的賬號密碼，賬號：admin，密碼zabbix

9. 在Web配置zabbix監控agent

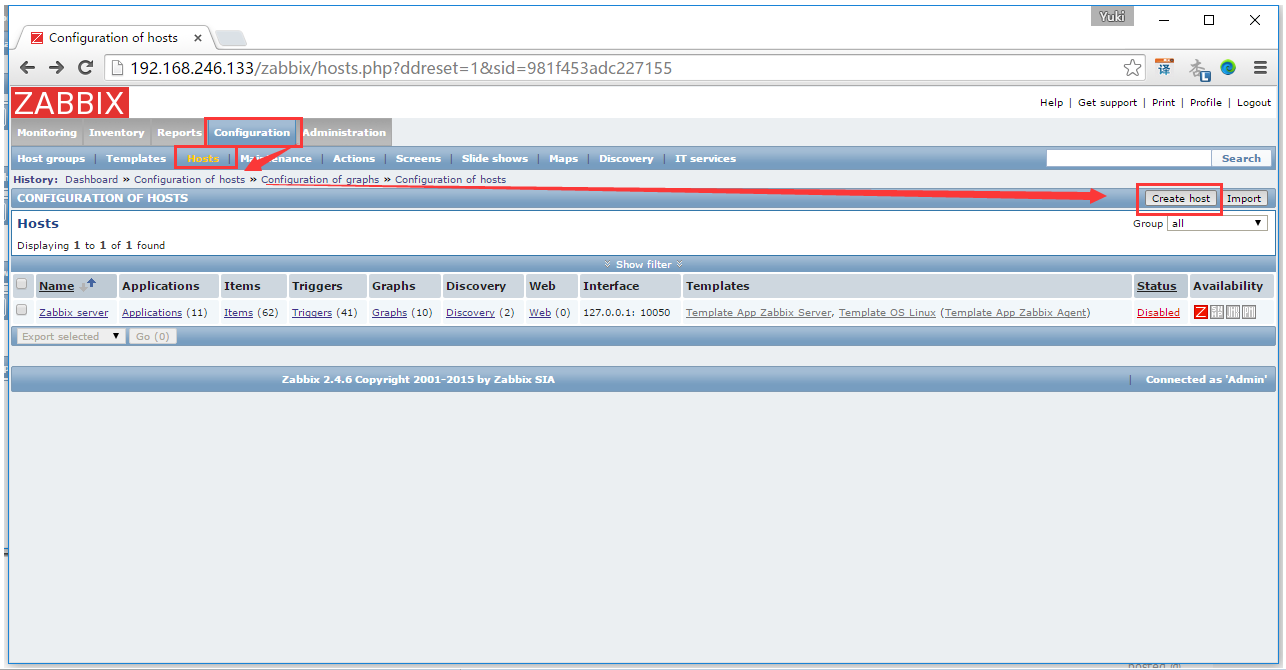

點選下圖的Create host

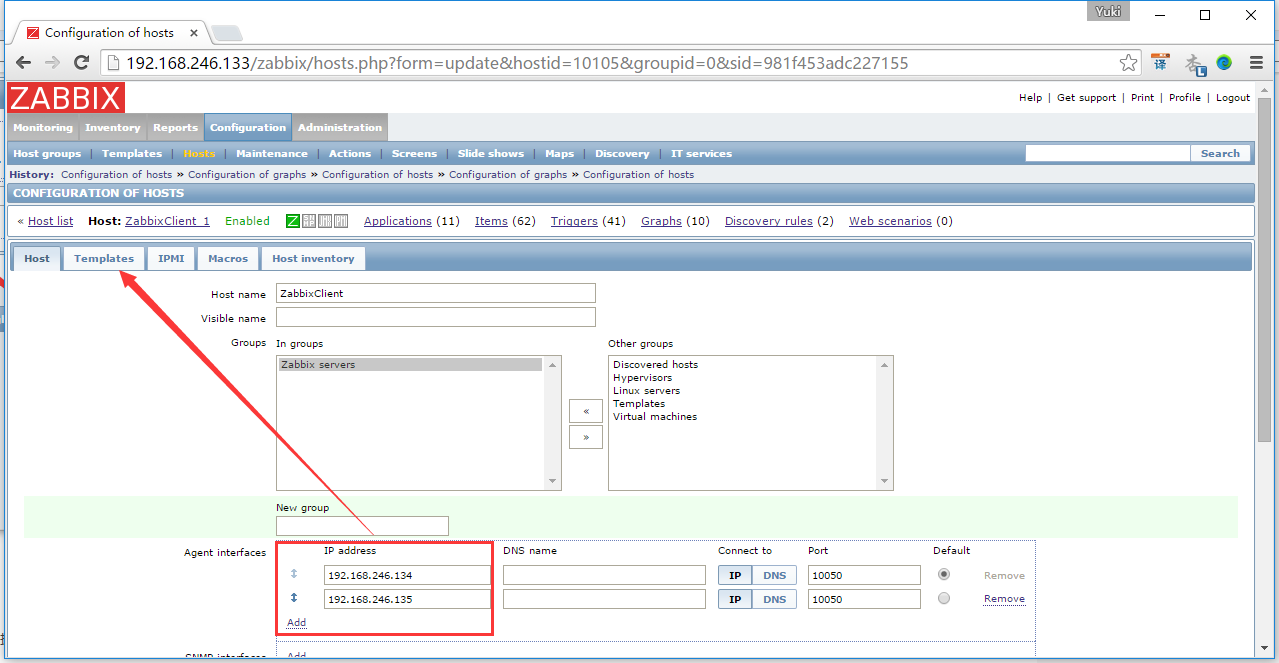

按下圖配置，主意要輸入agent的IP和埠，埠預設是10050

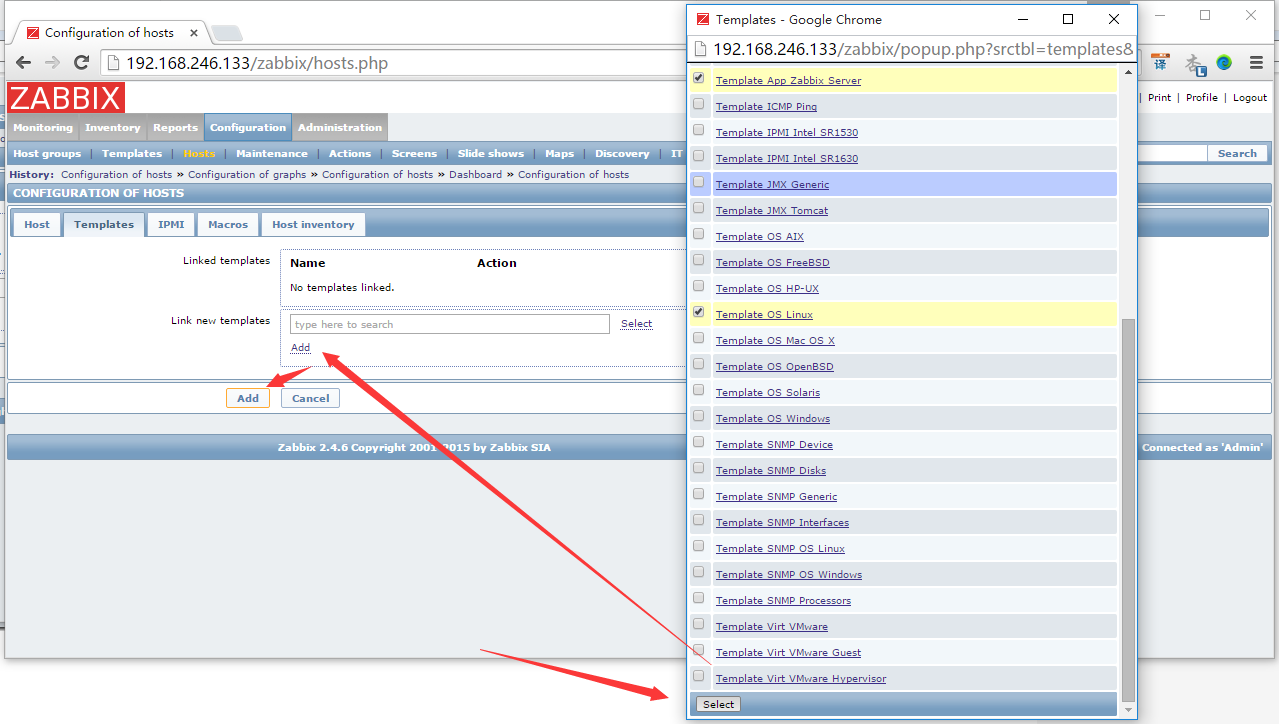

點選select，選擇Linux OS和zabbix Server的模板，點選Select->Add->Add，如下圖

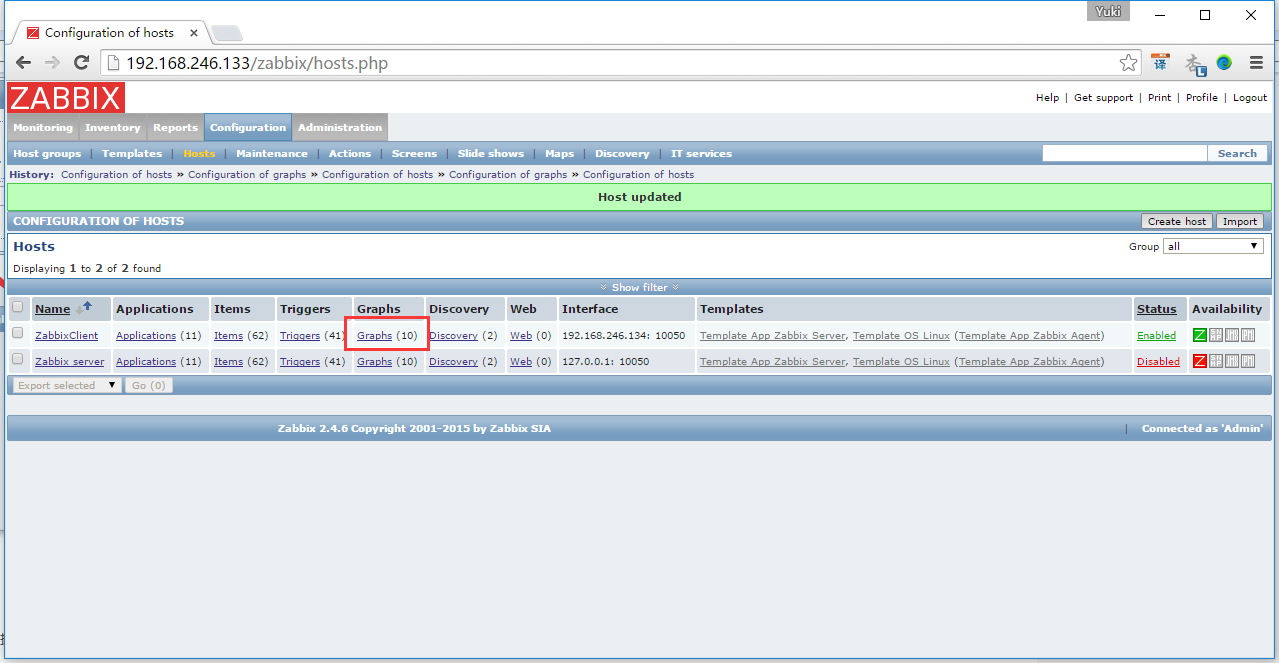

添加了以後就已經自動啟動了，可以點選Graphs，檢視是否有資料過來

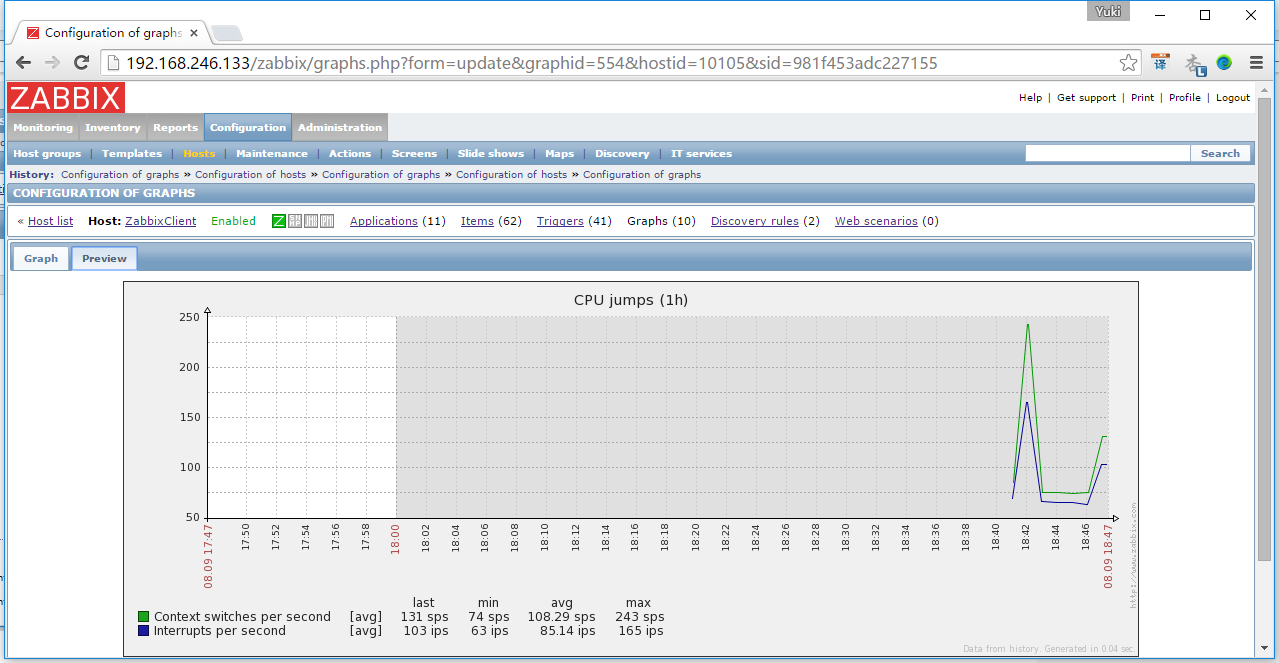

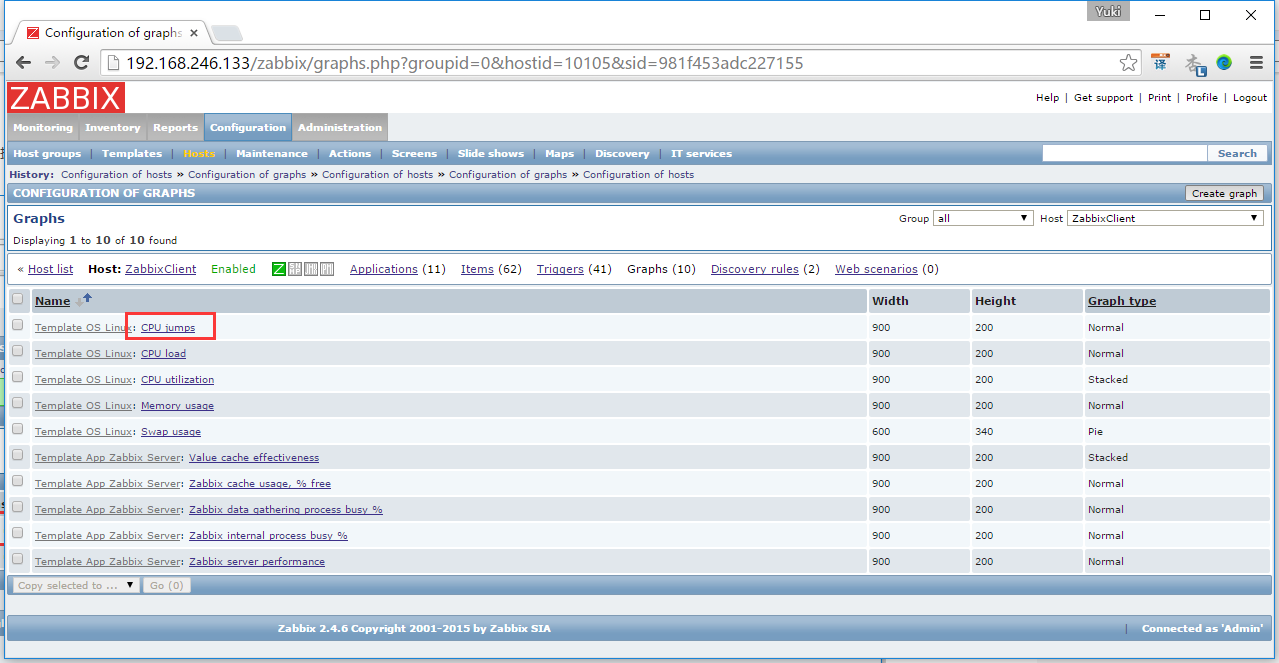

點選CPU jumps

點選preview

就可以看到agent那邊有資料傳過來了

10. 安裝Grafana

在ZabbixServer伺服器上，安裝Grafana

yum install https://grafanarel.s3.amazonaws.com/builds/grafana-2.1.1-1.x86_64.rpm

下載Grafana的Zabbix外掛，在git上下載，如果無法執行下面命令的話，可以先“# yum install git”安裝這個命令

[root@localhost ~]# git clone https://github.com/linglong0820/grafana-zabbix

將外掛複製到Grafana檔案下

[root@localhost ~]# cp -r grafana-zabbix/zabbix/  /usr/share/grafana/public/app/plugins/datasource/

啟動Grafana

[root@localhost ~]# service grafana-server start

[root@localhost ~]# chkconfig grafana-server on

11. 登入Grafana並且配置

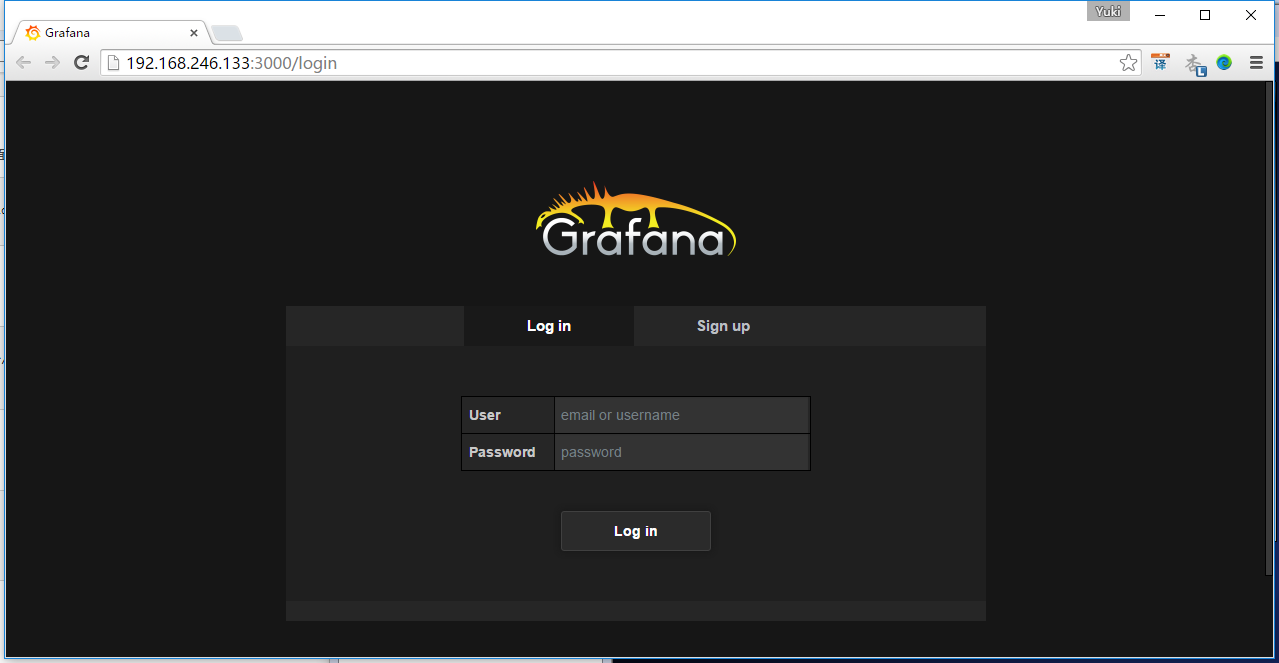

啟動Grafana後，在瀏覽器中輸入“http://192.168.246.133:3000/login”就可以看到頁面了。

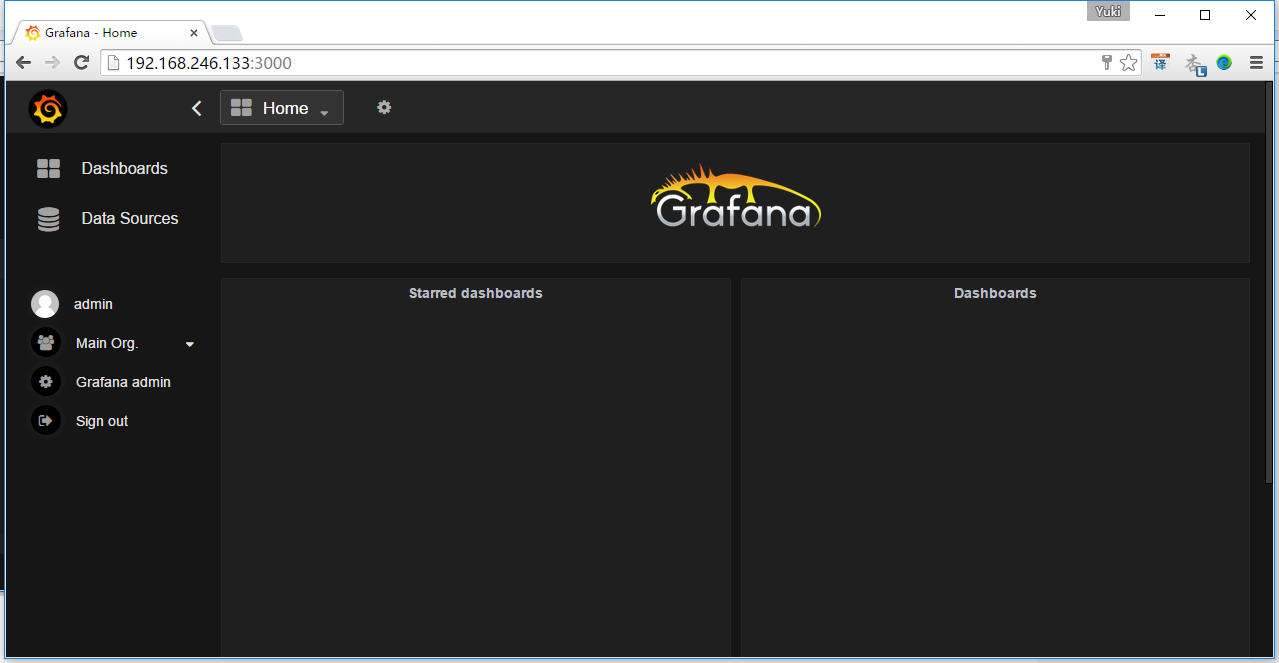

輸入預設使用者名稱和密碼，使用者名稱：admin，密碼：admin，點選登入

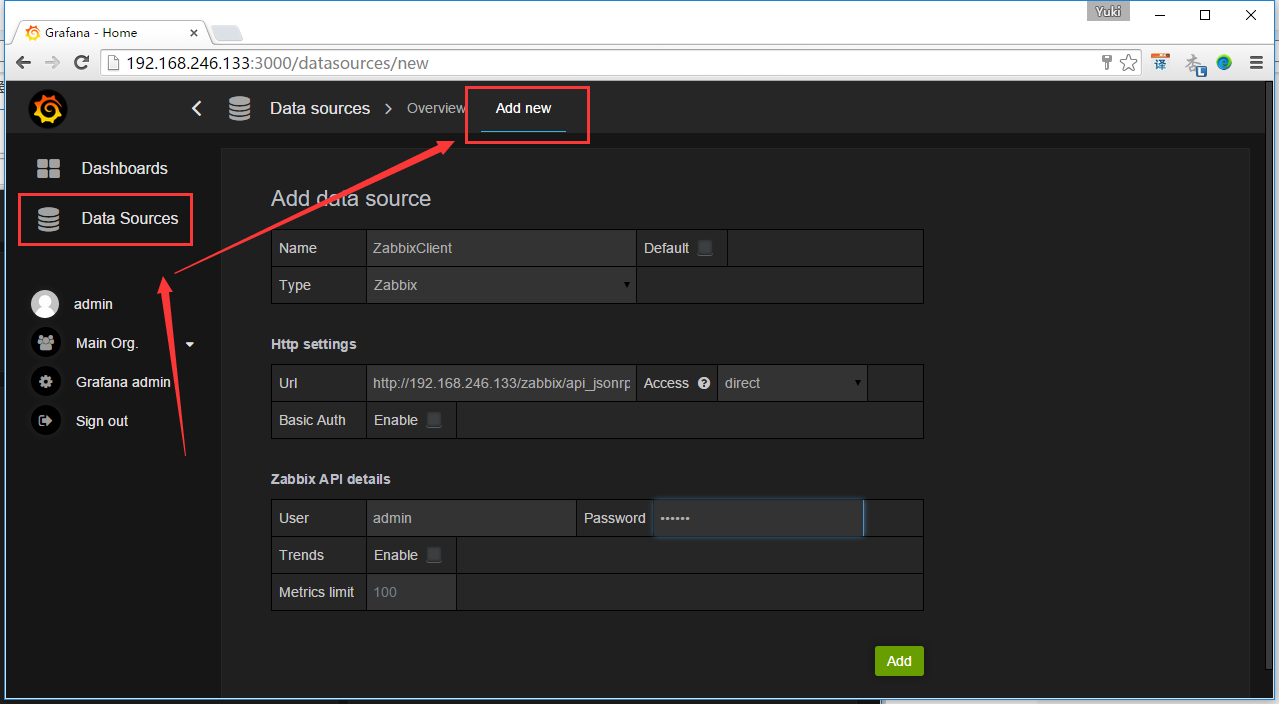

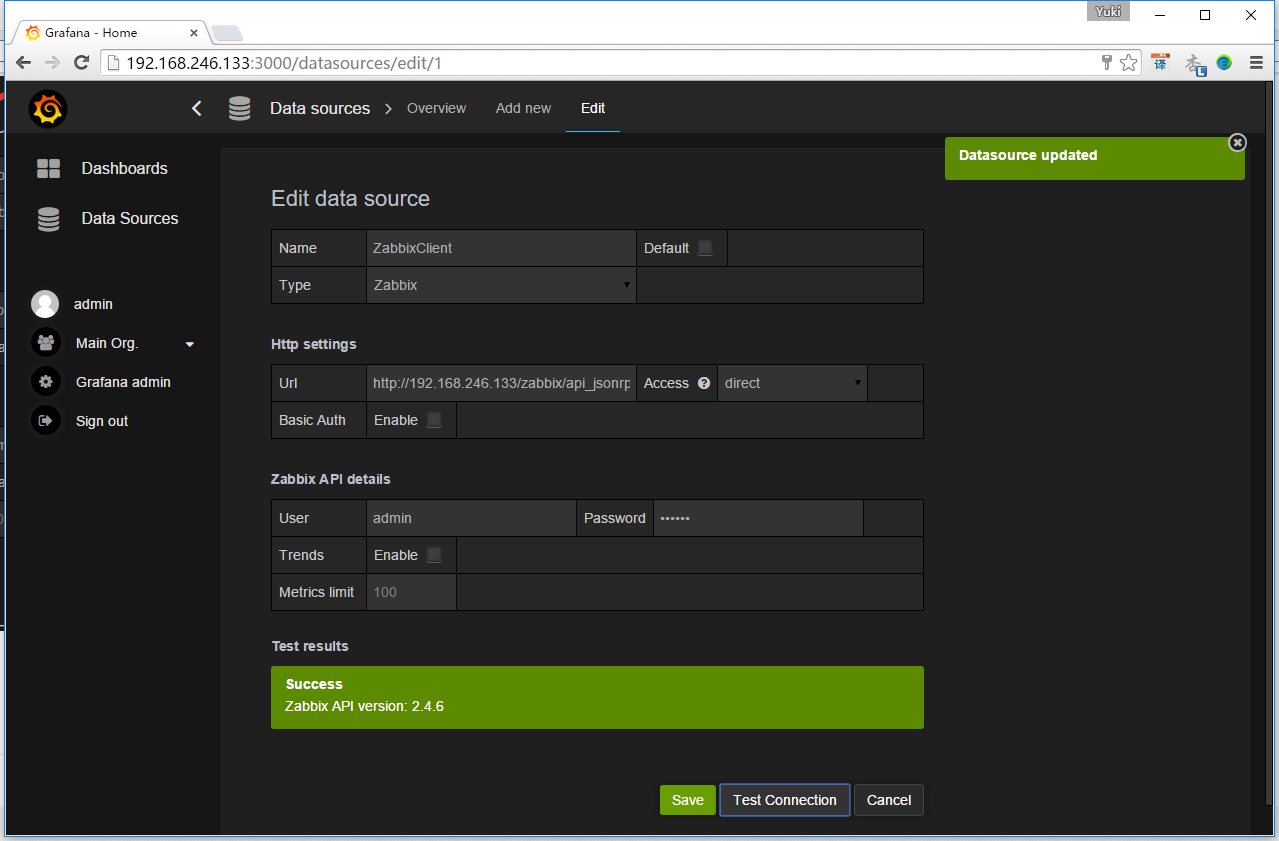

按如下配置

【主意1】Zabbix的API地址為“http://192.168.246.133/zabbix/api_jsonrpc.php”，其中IP的安裝zabbix-server的伺服器IP

【主意2】Zabbix的API賬號密碼就是Zabbix的Web端登入賬號和密碼，賬號：admin，密碼zabbix

點選Add後，點選Test Connection測試是否可以連線。提示“Success”說明連線成功，點選Save

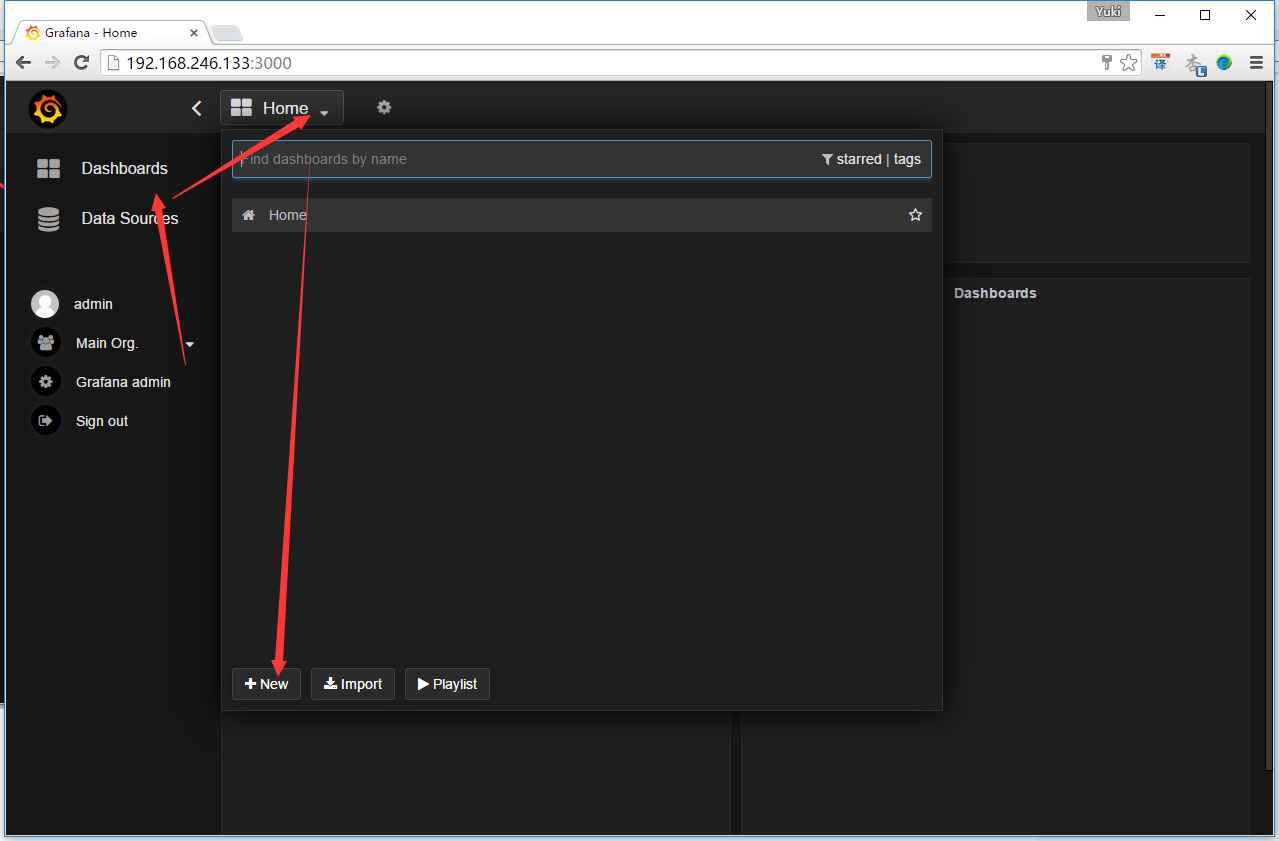

點選Dashboard，去主目錄設定，點選new，新建一個Home

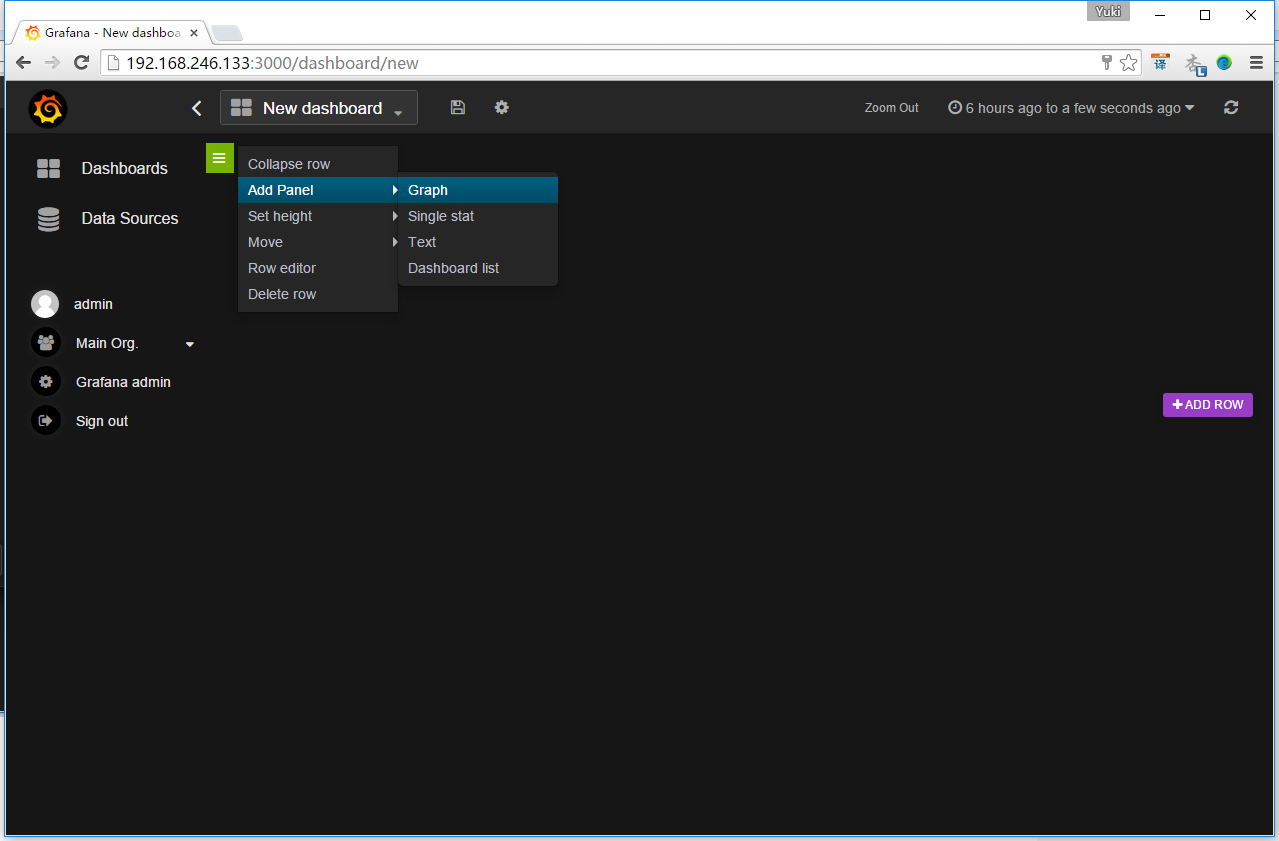

新建一個Graph

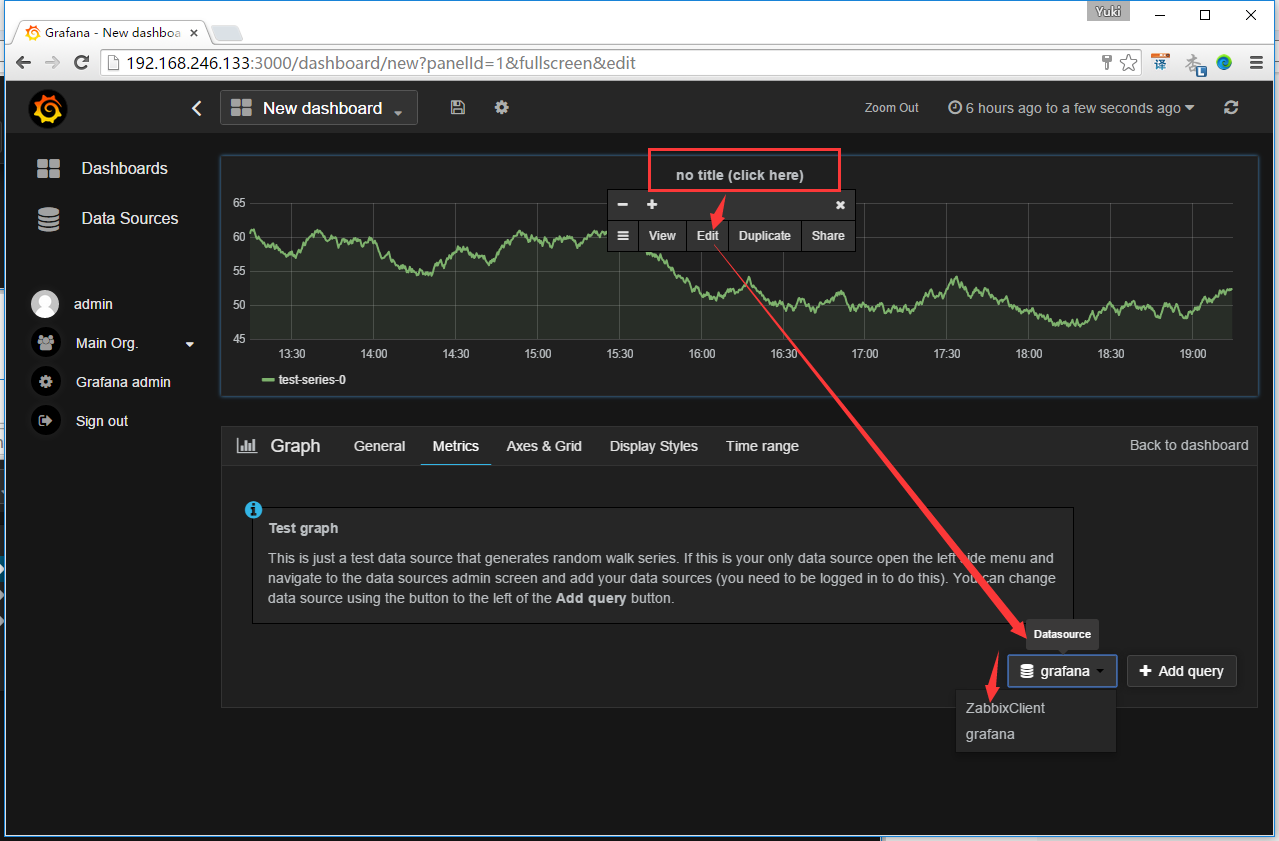

點選下列紅框處->選擇Edit->選擇資料庫ZabbixClient

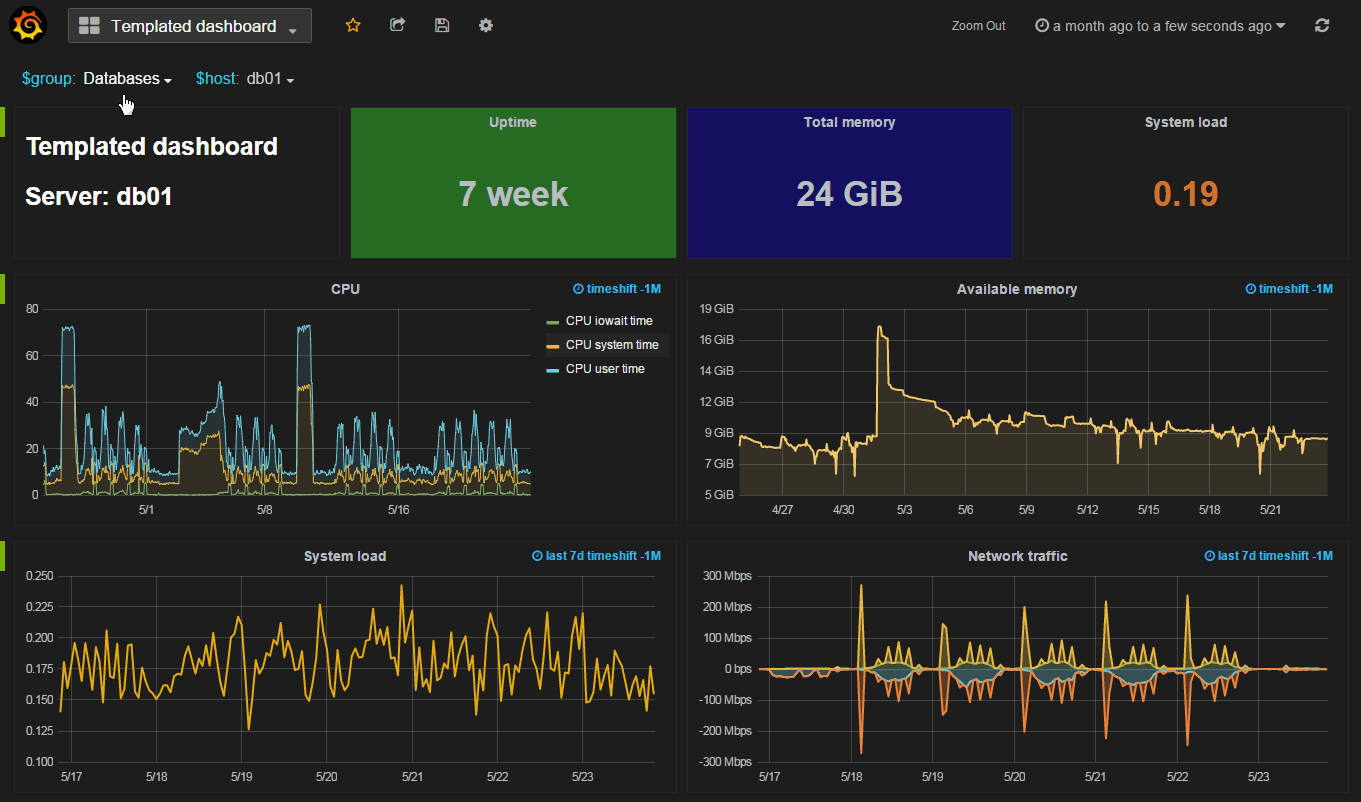

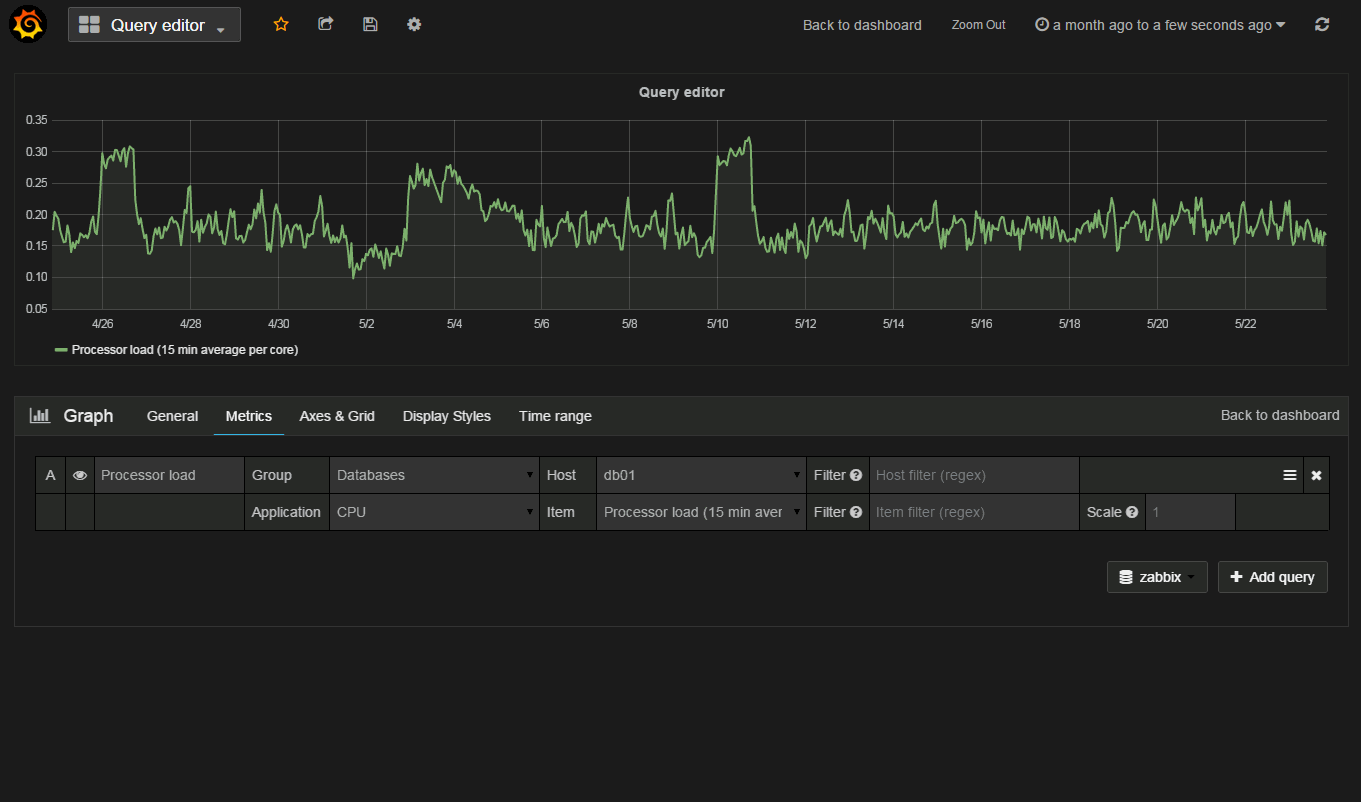

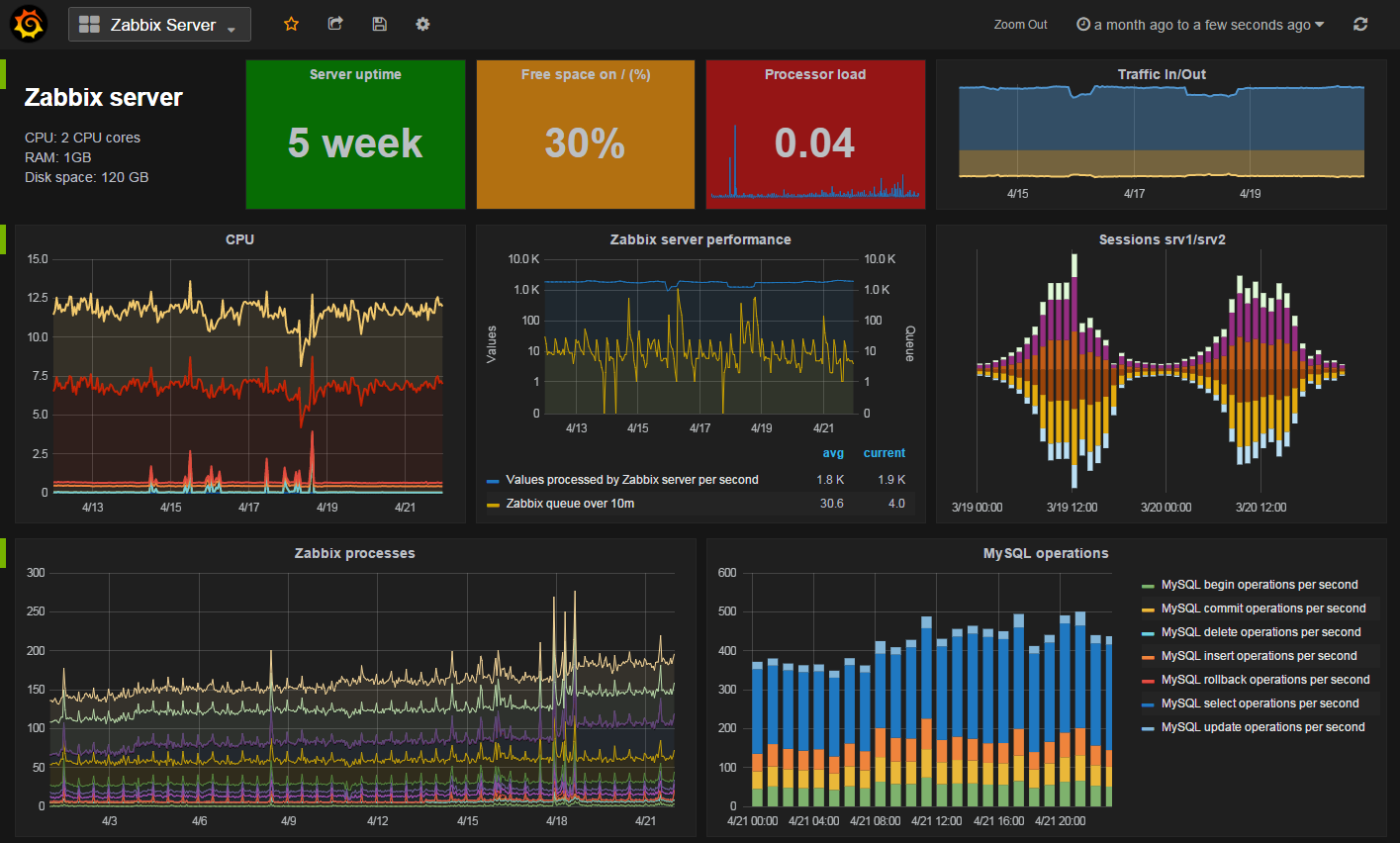

然後配置一下，就可以出現華麗麗的資料了，下圖都是官方的示意圖：
