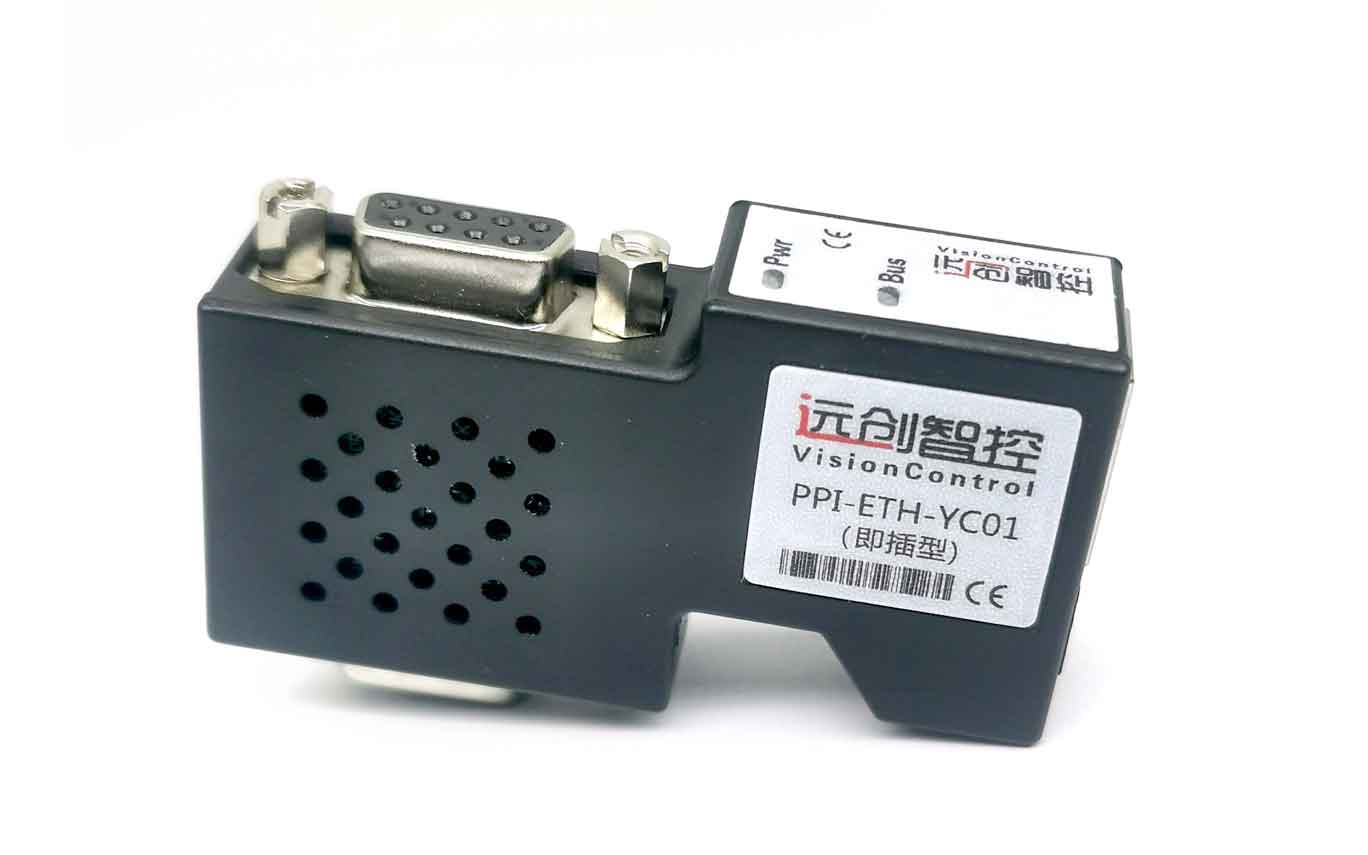

產品簡介：北京華科遠創科技有限研發的遠創智控ETH-YC模組，乙太網通訊模組型號有MPI-ETH-YC01和PPI-ETH-YC01，適用於西門子S7-200/S7-300/S7-400、SMART S7-200、西門子數控840D、840DSL、合信、億維PLC的PPI/MPI/PROFIBUS轉乙太網。用於西門子S7-200/S7-300/S7-400程式上下載、上位監控、裝置聯網和資料採集。支援與 S7-200SMART 、S7-1200/1500、S7-200/300/400的乙太網介面進行通訊的功能和ModbusTCP主從站功能。直通型和橋接型可撥碼選擇，直通型的九針母口，可以連西門子和Proface觸控式螢幕和主站，橋接型的九針母口可以連非西門子觸控式螢幕。不佔用PLC程式設計口，即程式設計軟體/上位機軟體通過乙太網對PLC資料監控和採集的同時，觸控式螢幕可以通過擴充套件RS485口與PLC進行通訊。PLC轉乙太網以連非西門子觸控式螢幕，如崑崙通態、威綸、臺達、步科等。

PPI-ETH-YC01 乙太網模組與力控組態軟體通訊

PPI-ETH-YC01 乙太網模組連線 S7200

西門子 S7-200 通過模組連線 ForceControl力控組態軟體，可以採用：西門子 S7TCP 驅動。

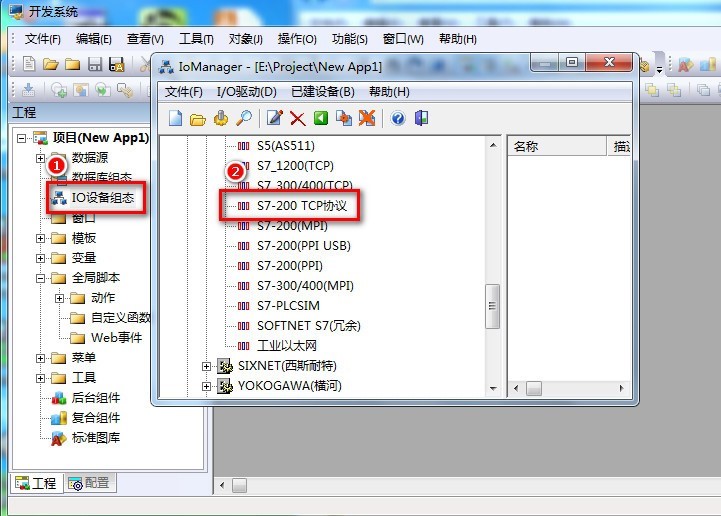

1、    開啟力控開發系統——IO 裝置組態，選擇【PLC-SIEMENS（西門子）—S7-200 TCP 協議】；

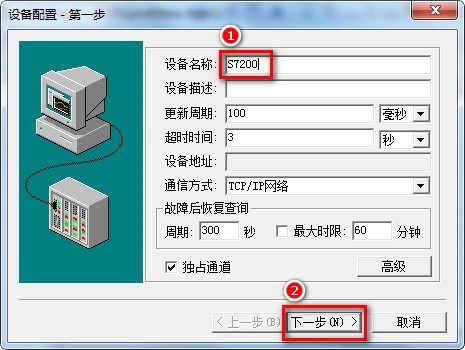

2、    填入裝置名稱，點選【下一步】

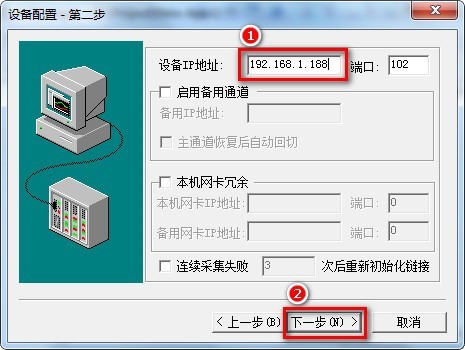

3、填入模組的 IP 地址，埠（預設為 102），完成設定。
