微星RTX2070:定位最高階的魔龍是有兩把刷子
【PConline 評測】隨著RTX 2070核心的釋出,各品牌廠商的非公版RTX 2070都陸續推出了自家的新RTX 2070顯示卡,而且都大多都有高中低定位的幾個型號,這次拿到手的就是微星RTX 2070中(目前)最高階的一款了,命名為微星 RTX 2070 GAMING Z,它更接地氣一點的名字是“魔龍” ,DIY玩家們也更習慣這樣稱呼它。另外還有紅龍、暗黑龍爵這樣的型號,都有各自的特點與定位。

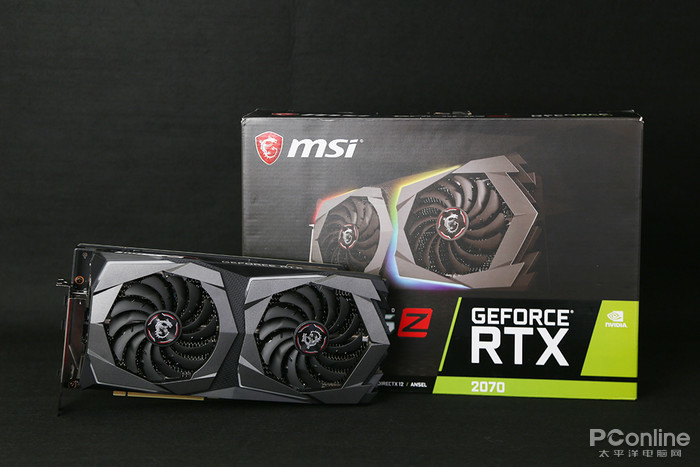

▍ 微星 RTX 2070 GAMING Z開箱:
先來個開箱,設計風格和2080 X TRIO非常相像,2070 GAMING Z的散熱器從三風扇改變為雙風扇,但兩個風扇的尺寸都非常巨大,除此之外整體的設計風格倒是一脈相承,稜角、配色、材質都讓人覺得是同一系列,但2080暫時並沒有GAMING Z系列。

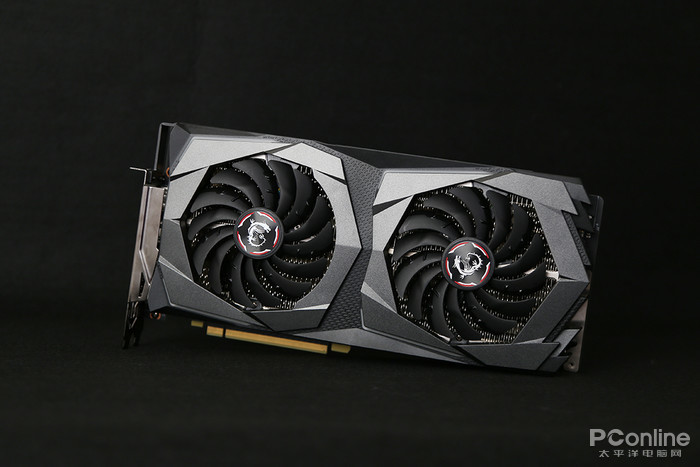

微星 RTX 2070 GAMING Z整體是啞光深灰色調,雙12cm大風扇,採用刀鋒5代扇葉,能更好地減少風阻和減少風噪。
兩個風扇上都有微星龍的LOGO
背板
背板是高階顯示卡的標配部件了,微星這款背板採用拉絲工藝,中間有一些鏤空的紋路,既保證了美觀,又有很好的承託保護作用,而且在拆解的過程中發現,背板大多數地方都有使用導熱貼片與PCB充分接觸,所以還能承擔一些散熱的功能。

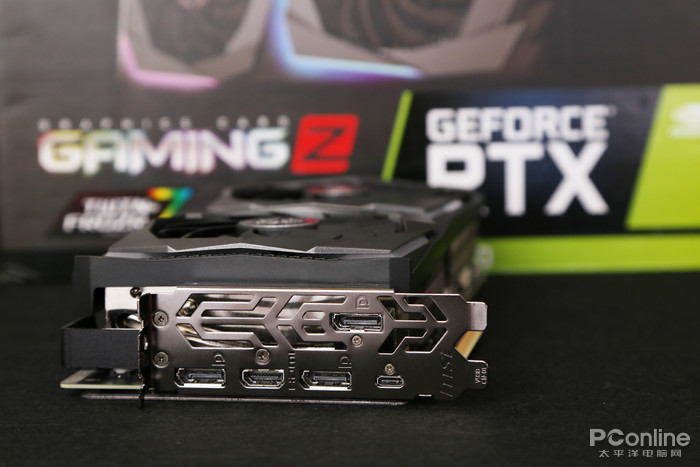

顯示輸出介面
可以看到顯示卡的厚度是很厚的,大概是2.5槽位的尺寸。介面總共有5個,3個DP、1個HDMI與1個Type-C介面。

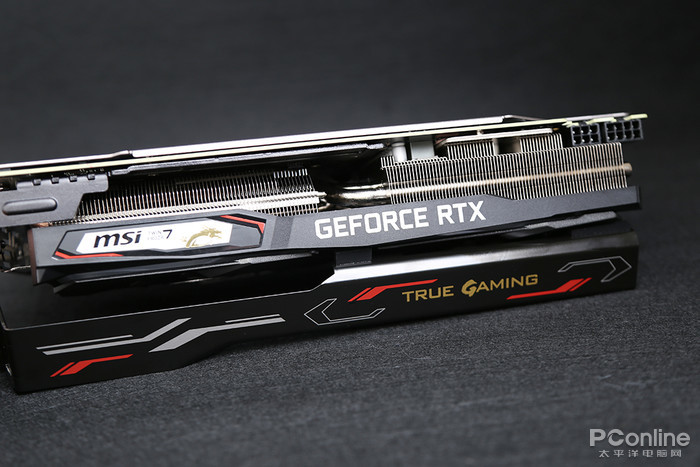

顯示卡頂部
散熱鰭片特寫
從顯示卡頂部也能感覺到用料的紮實,中間看到散熱器鰭片就很大很密了。

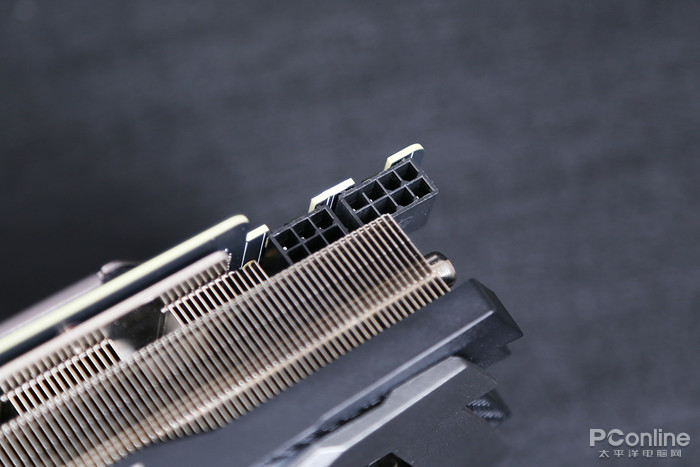

供電介面為6+8Pin

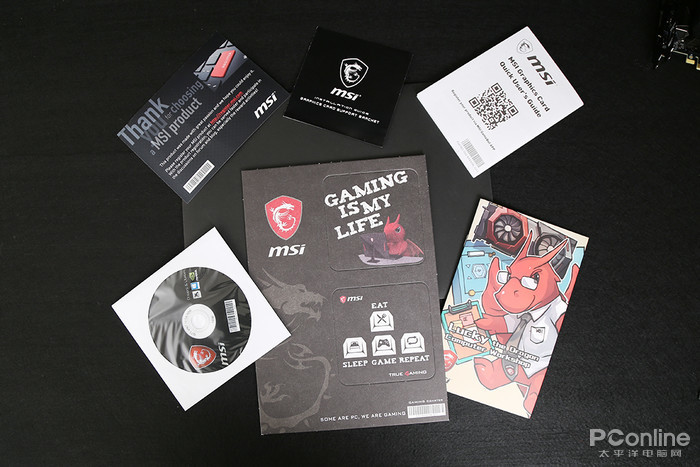

箱子裡還的其他配件
這裡是驅動光碟、貼紙、感謝信、指南,最右側的居然還是一本漫畫...講微星小龍的故事的...微星不愧是在業內被稱為周邊做得最用心的廠商。
配件還有一個顯示卡承重支架,安裝顯示卡的時候可以在下方的機箱顯示卡槽上加裝這個支架去支撐這麼厚重的顯示卡,支撐點是剛好和魔龍顯示卡的模具相吻合的,完美相容,加裝支架對於主機板的PCIe插槽有不錯的保護作用。
開箱完成,微星RTX 2070魔龍顯示卡初步來看是用料非常紮實豪華的,不過也當然了,這也是目前微星4款RTX 2070顯示卡中最貴的型號,用料當然要豪了。定價為4999元,在一眾品牌RTX 2070中屬於中等偏上的定價了,但實際表現好不好,那就繼續拆來看看吧。
▍ 微星 RTX 2070 GAMING Z拆解:
一分為三
微星RTX2070 魔龍尚算好拆,螺絲一顆顆擰下來,然後輕輕一點點掀開就能拆出來了,剛掀開就能感受到微星對這顯示卡設計的用心了。
看上圖就知道,所有發熱較大的元件都貼上了導熱貼片,雖然成本不是多高,但能做到這樣的廠商其實真不多,尤其是背板上與GPU底部相接觸的部分,都放了4個導熱貼片,這樣能充分地把背板的導熱效能利用起來,讓背板不光是充當裝飾和物理保護作用。因為背板的面積足夠大,對於順便降低GPU和周邊小元件的溫度是非常有效的。

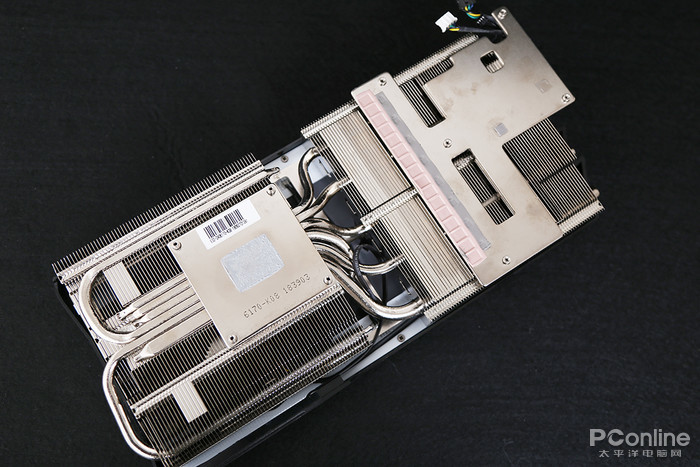

巨大的散熱器
散熱器上與供電電感、電容相接觸的部分也是貼上了導熱貼片。

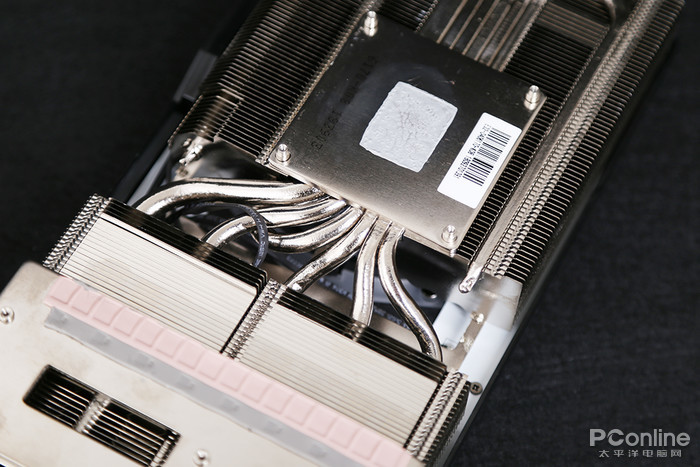

與GPU直接相連的是鍍鎳的銅底座,底座下方則配置了6條鍍鎳的熱管,這樣熱量就能順利地傳到每一塊鰭片上了。
另一端銅管也穿到鰭片中

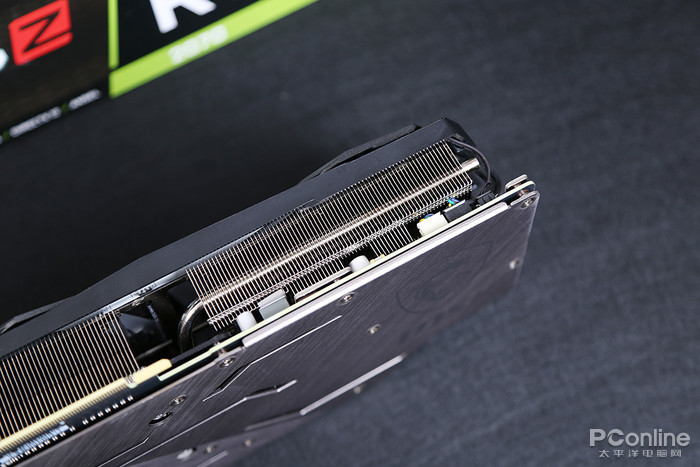

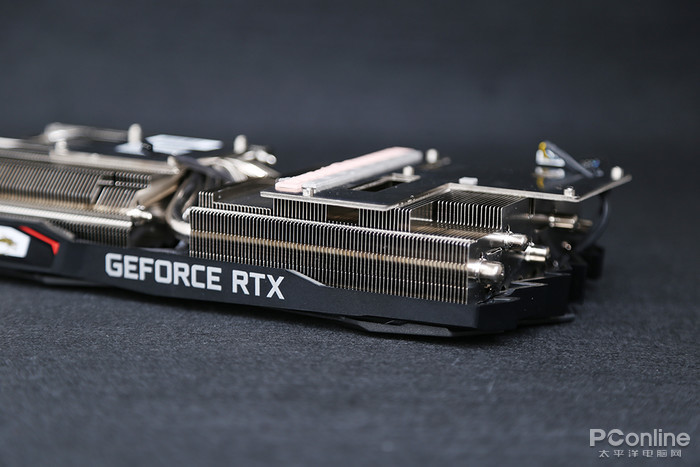

側面看鰭片的厚度
PCB上還有一層保護導熱板

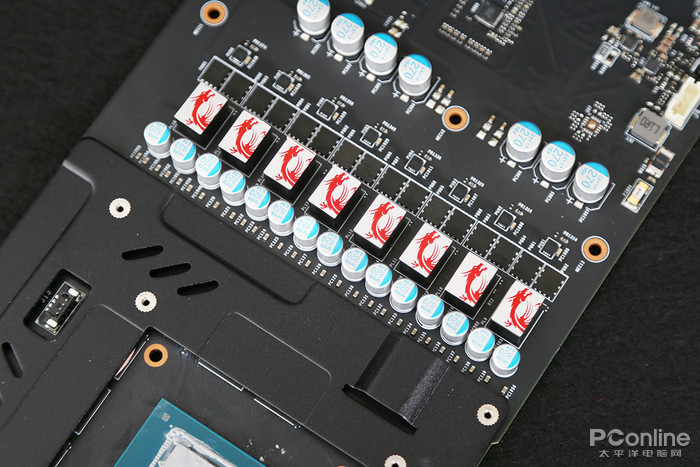

微星RTX 2070 GAMING Z顯示卡採用8+2相供電設計,電感上也有微星龍的LOGO,和2080 X TRIO使用的型號相同。

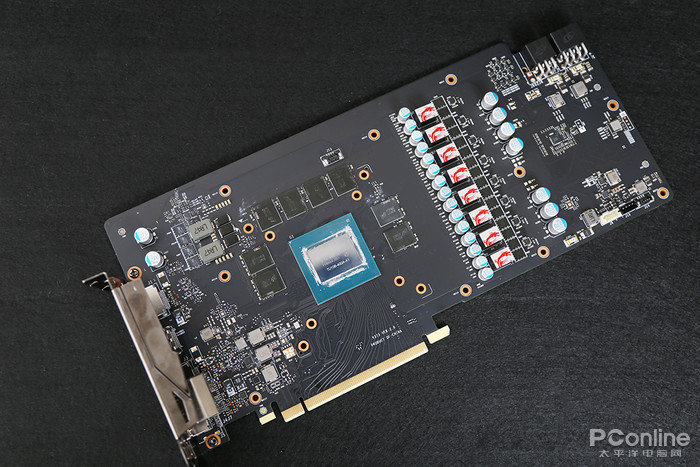

PCB正面
卸下了金屬板之後就能看到視訊記憶體了,視訊記憶體與金屬板之間也是有導熱貼片相連,這裡是已經把貼片揭下來了。

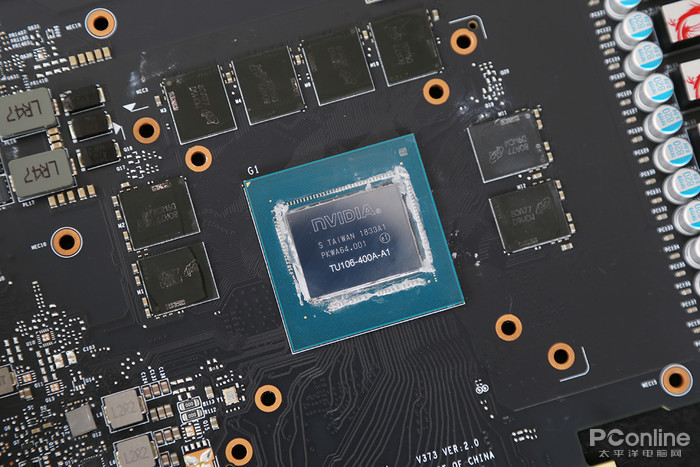

RTX 2070的 TU106-400A-A1核心
帶A字尾表示可超頻核心,體質更好,可超頻空間也更大。

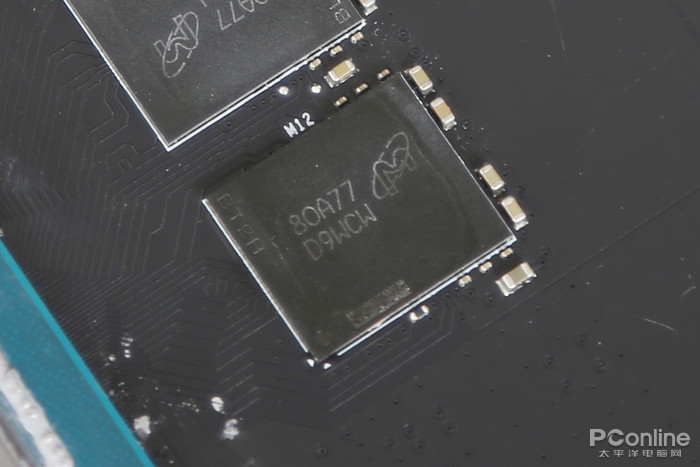

鎂光GDDR6視訊記憶體
8顆視訊記憶體組成共256bit位寬,視訊記憶體頻率為14GHz。

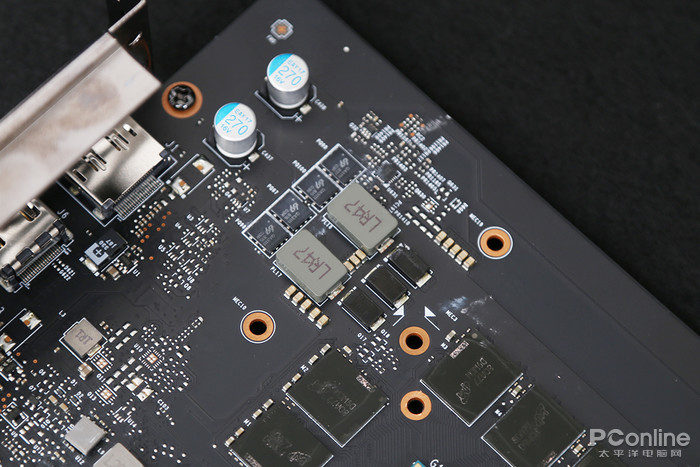

邊上的兩相電感是為視訊記憶體供電的,每相配了兩片MOSFET。
拆解小結:無論是散熱器的規模、發熱元件上的貼片、還是PCB上的電感電容用料,都體現出了明顯的堆料誠意,顯示卡的頻率、溫度理論上都是很有保障的了。
▍ 測試平臺及方法說明:
硬體平臺介紹 | ||
CPU | Intel Core i7-8700K | |
主機板 | 微星 MPG Z390 GAMING PRO CARBON | |
記憶體 | 芝奇 幻光戟系列 DDR4 3200頻率 8G×2 | |
硬碟 | 三星 960PRO 512GB | |
電源 | 鑫谷 崑崙 KL-650W | |
散熱器 | REEVEN RC-1401 CPU散熱器 | |
顯示卡 |
微星 RTX 2070 GAMING Z(魔龍)
NVIDIA RTX 2070 Founders Edition NVIDIA GTX1080 Founders Edition NVIDIA GTX1070 Founders Edition |
軟體平臺 | ||
作業系統 | Windows 10 x64專業版1803 | |
顯示卡驅動 | NVIDIA GeForce 417.01 WHQL | |
理論測試專案 | 3DMARK :Fire Strike Extreme, Fire Strike Ultra, Time Spy, 壓力測試 | |
RTX/DLSS測試專案 |
星球大戰DEMO 最終幻想15 Benchmark 戰地5 |
|
常規遊戲專案 |
古墓麗影:暗影 奇異小隊 全境封鎖 奇點灰燼 |
平臺簡介: CPU採用目前i7-8700K,主機板是微星自家的MPG Z390 GAMING PRO CARBON,能保證不會是顯示卡發揮的瓶頸,雙通道8GB 3200MHz高頻記憶體,高速SSD。系統和驅動都是目前最新的版本,對遊戲的相容性最好。

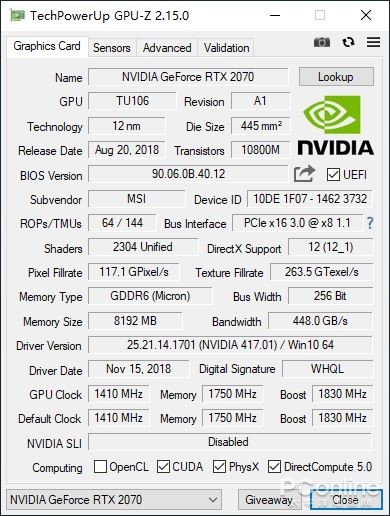

▍ 上機亮引數:
微星 RTX 2070 GAMING Z顯示卡引數對比 |
||
顯示卡 | 微星 RTX 2070 GAMING Z | NVIDIA RTX 2070 |
架構 | Turing | Turing |
核心型號 | TU106 | TU106 |
電晶體數 | 108億 | 108億 |
核心面積 | 445mm² | 445mm² |
製作工藝 | 12nm | 12nm |
流處理器 | 2304 | 2304 |
紋理單元 | 144 | 144 |
ROPs | 64 | 64 |
Tensor Cores | 288 | 288 |
RT Cores | 36 | 36 |
RTX-Ops | 45T | 45T |
視訊記憶體容量 | 8GB | 8GB |
視訊記憶體型別 | GDDR6 | GDDR6 |
視訊記憶體位寬 | 256bit | 256bit |
核心頻率 | 1410-1830MHz | 1410-1710MHz |
視訊記憶體頻率 | 14000MHz | 14000MHz |
視訊記憶體頻寬 | 448GB/s | 448GB/s |
TDP | 225W | 175W |
外接供電 | 8+6Pin | 單8Pin |
引數解析:微星 RTX 2070 GAMING Z使用的是TU106-A核心,所以核心內的引數和公版RTX 2070都非常一致的,唯一的區別就是紙面頻率高於公版,微星魔龍是1830MHz,而公版是1710MHz,相差120MHz,也就是8個Steps了(15Hz為1個Step)。另外的區別就是外接供電的不一樣,微星魔龍為8+6Pin,公版則是單8Pin。兩者價格也不一樣,微星2070魔龍定價為4999元,目前公版RTX 2070已經比剛上市時降價了一丟丟了,只要4399元。
▍ 開機燈效展示:
這個環節搭配的是微星 MPG Z390 GAMING PRO CARBON主機板,所以可以通過微星自家的控制軟體與主機板燈效同步。

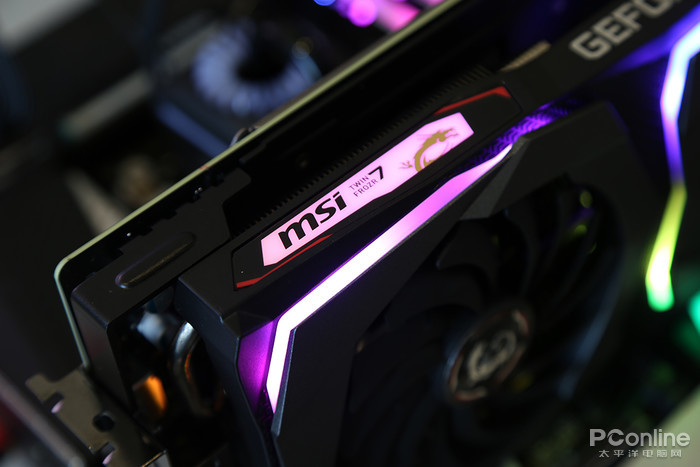

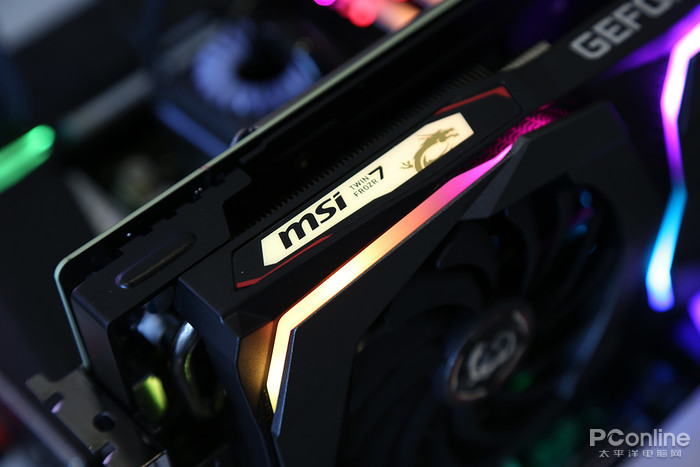

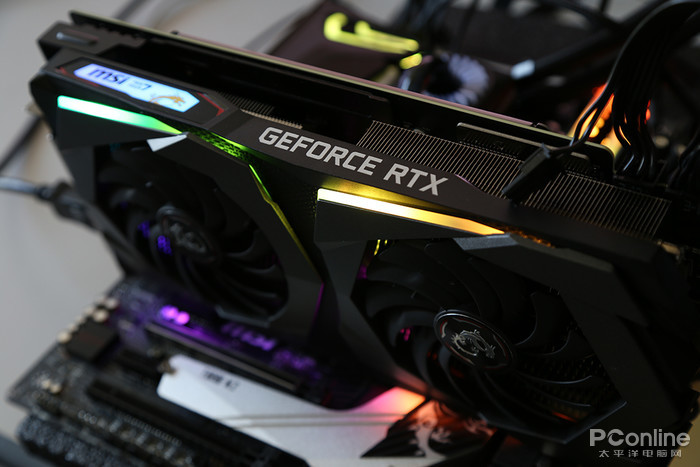

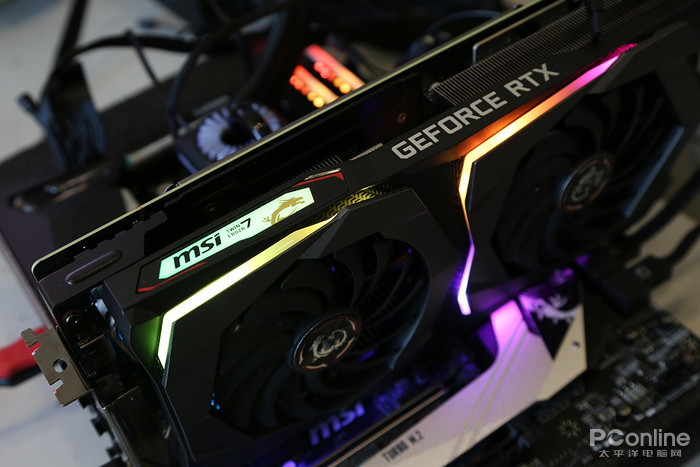

先上一波靜態圖:

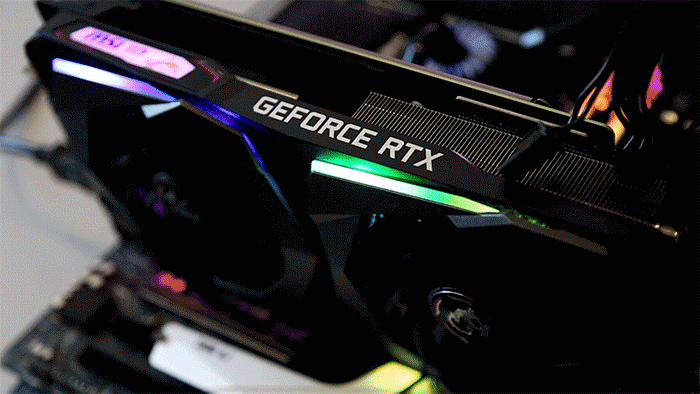

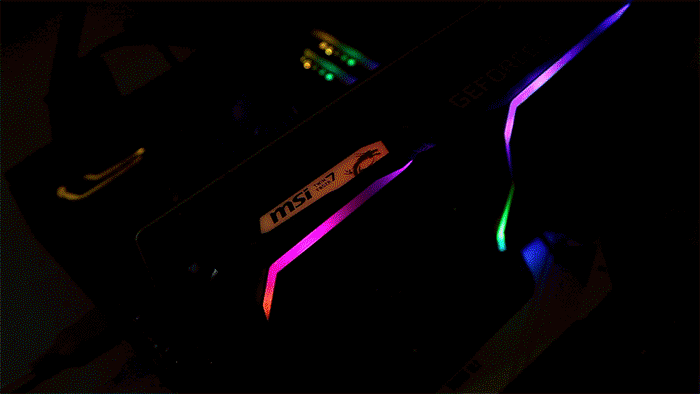

然後是動態圖:
通過軟體可以實現的燈效模式也是多種多樣的,喜歡燈效和MOD的玩家應該會更願意搗鼓這個燈效。然後我們翻頁對顯示卡進行測試吧。
▍ 理論效能測試與遊戲效能測試:

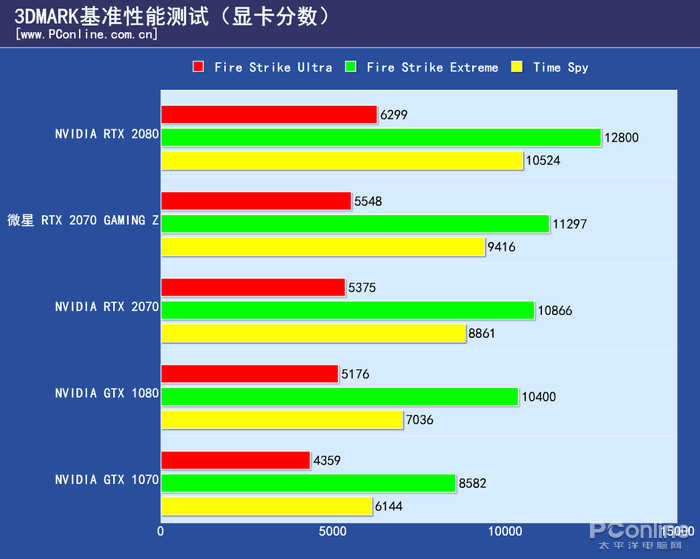

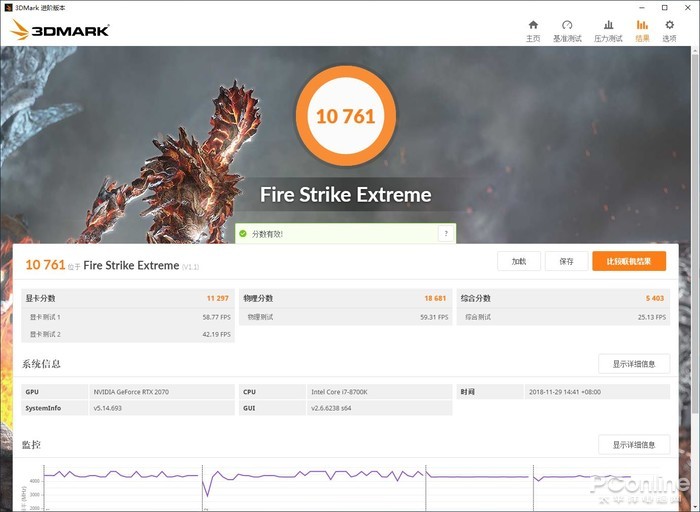

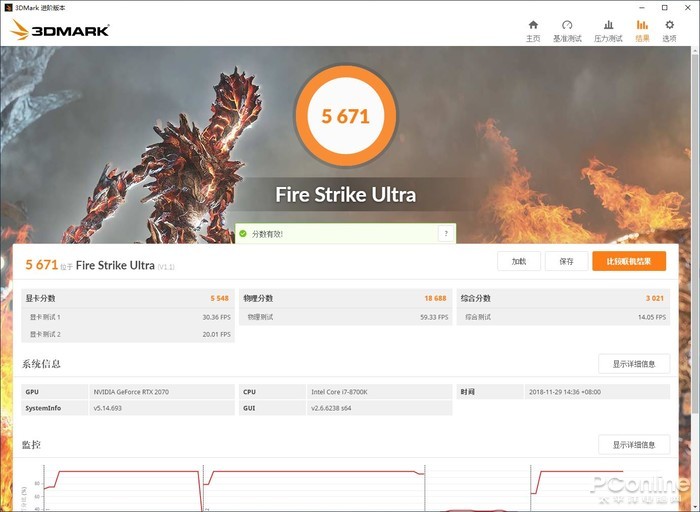

3DMARK理論效能測試:
使用了A字尾的核心以及堆料的效果還是比較明顯的,通過與公版RTX 2070的對比就能看到。三項成績都有一定幅度的領先公版,分別是Ultra(3.2%)、Extreme(4.0%)以及Time Spy(6.3%),Time Spy的領先幅度比較明顯,平均下來也已經比公版領先4.5%了。

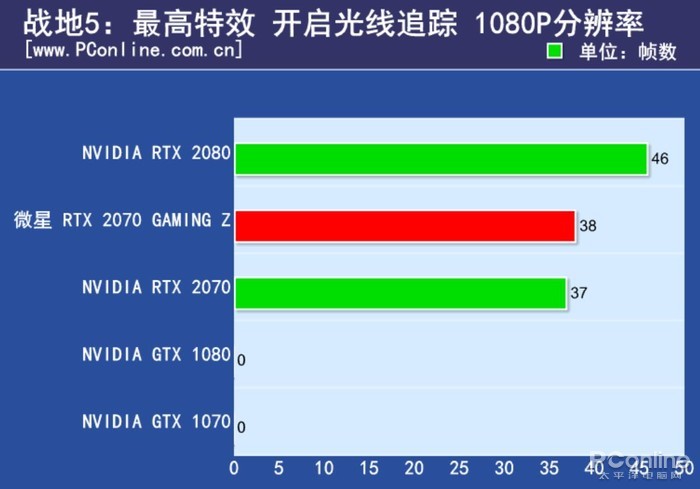

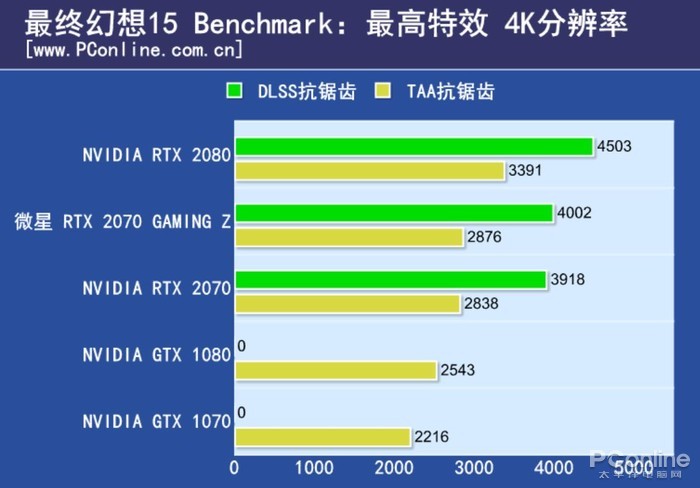

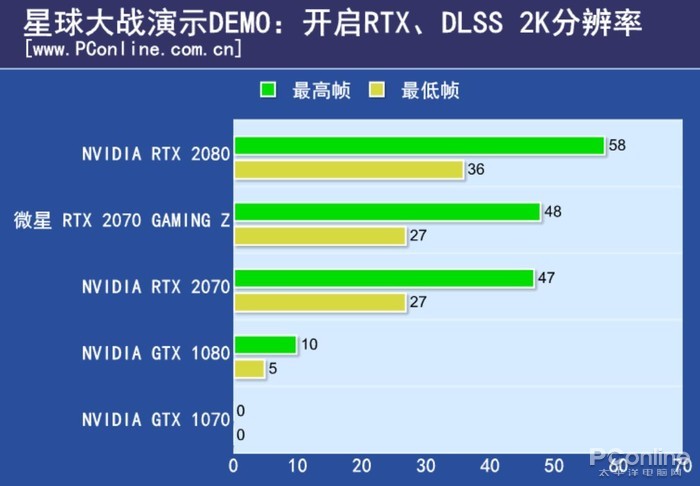

▍ 光線追蹤/DLSS遊戲效能測試:
可以看到,對GPU考驗非常嚴苛的光線追蹤專案中,微星 RTX 2070 魔龍的表現都略優於公版,這也是可以預見的表現。
▍ DX12遊戲效能測試:

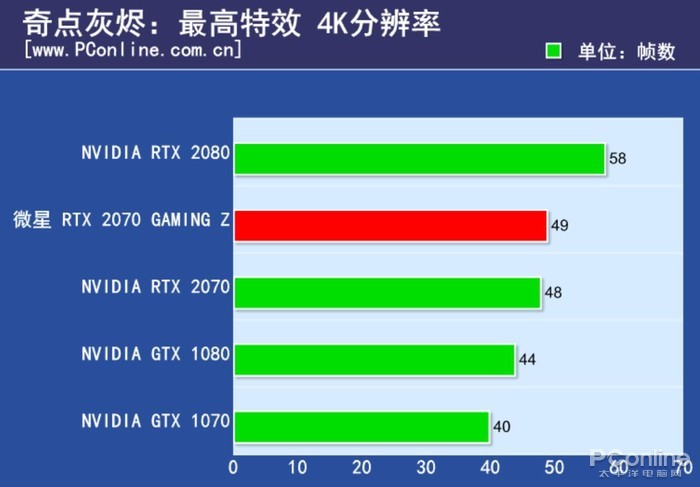

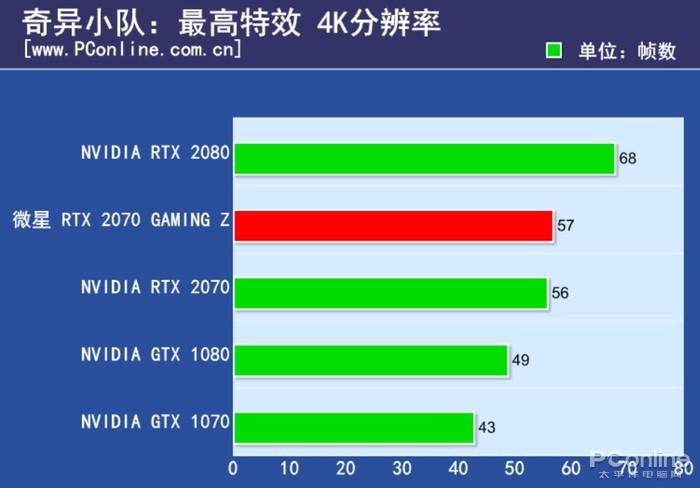

1、4K解析度
3款4K解析度遊戲下,微星RTX 2070的表現都比公版的強1~2幀,但對比上代的GTX 1070則領先比較明顯,達到20%以上。

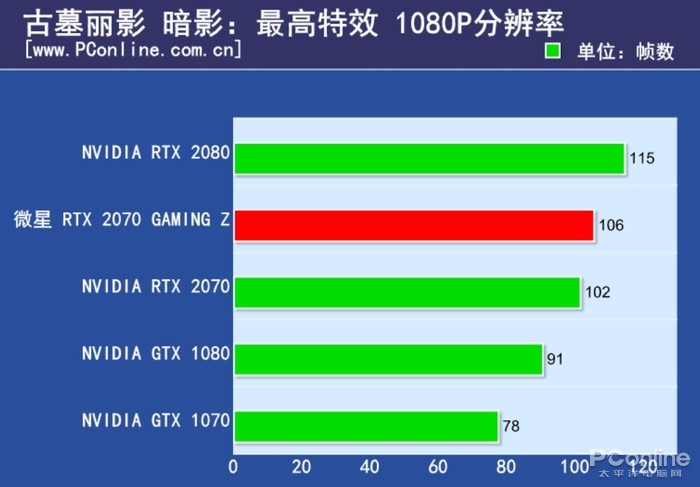

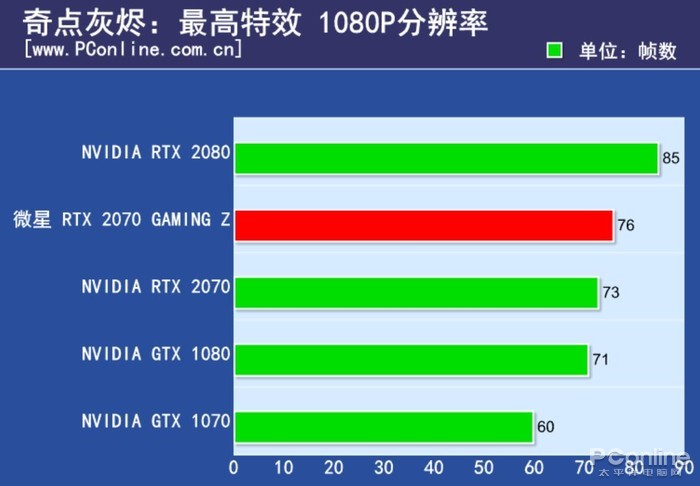

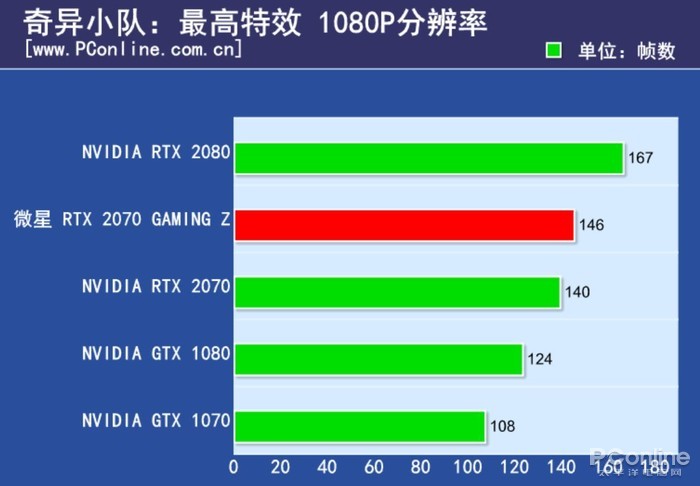

2、1080P解析度
1080P下,微星魔龍比公版最多強6幀左右,聊勝於無,畢竟基數本身也比較大了。略強於上代的GTX 1080,遠強於GTX 1070,雖然已經是很強的非公版RTX 2070了,但還遠觸碰不了公版的RTX 2080,畢竟核心的規模差距就在這裡了。
▍ 3DMARK壓力測試:
通過3DMARK壓力測試我們可以測出很多有價值的資料。首先是顯示卡的通過分數,這能很好地反映散熱器與核心之間的和諧性,微星魔龍的通過率為98.1%,比公版的96.1%要優秀許多,因為97%才算是通過測試。

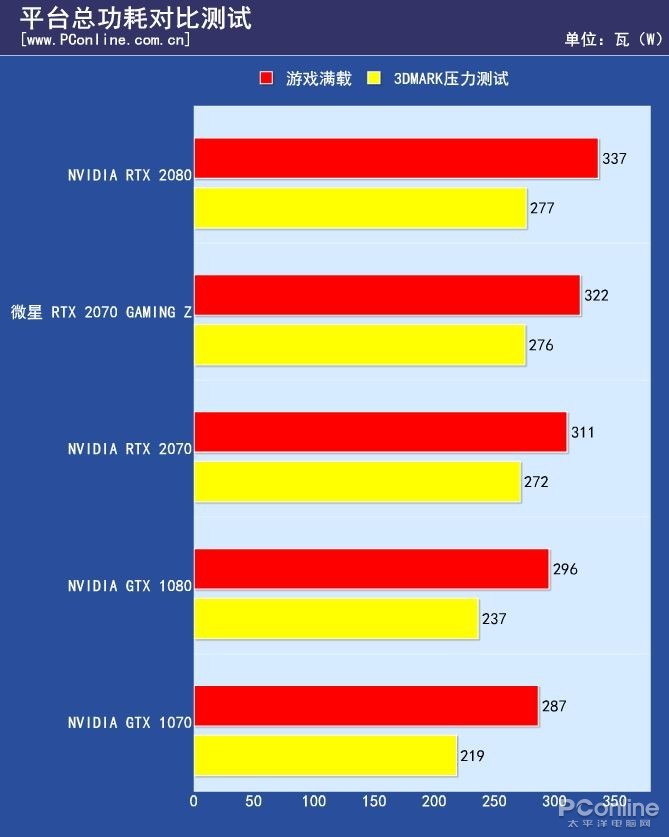

▍ 總功耗對比測試:
總功耗測試部分,鑑於我們無法單獨測試顯示卡這一元件獨立的功耗,所以只能用功耗儀去測試整套平臺的功耗,讓他們執行相同的程式,記錄執行過程中的峰值。包括遊戲滿載測試(執行相同的一段Benchmark),還有3DMARK壓力測試。
可以看到,雖然魔龍的堆料規模和核心頻率都比公版的高,但實際能耗比控制是比公版優秀的,畢竟效能更強,但是功耗只增加了一點點。

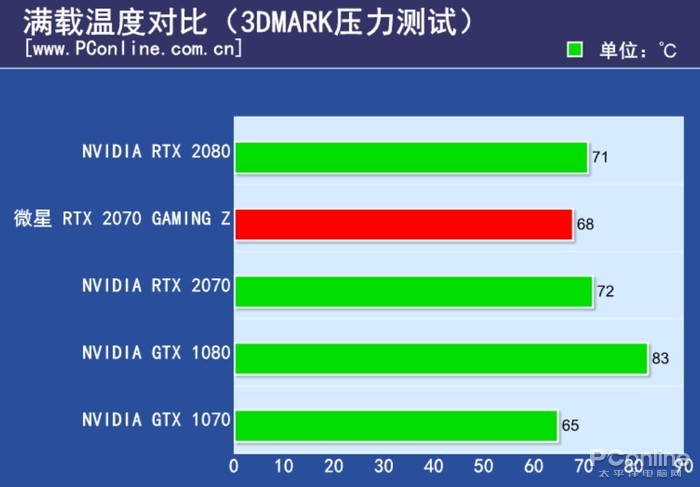

▍ 滿載溫度對比測試:
測試結果同樣是來自3DMARK壓力測試,壓力測試結束後,觀察GPU-Z記錄的過程峰值,因為散熱器用料更豪的原因,滿載溫度表現也是優於公版2070的,也比公版2080、1080要好,68℃在一眾非公版中屬於中上水平,有一些更好的甚至可以控制在60℃以下。

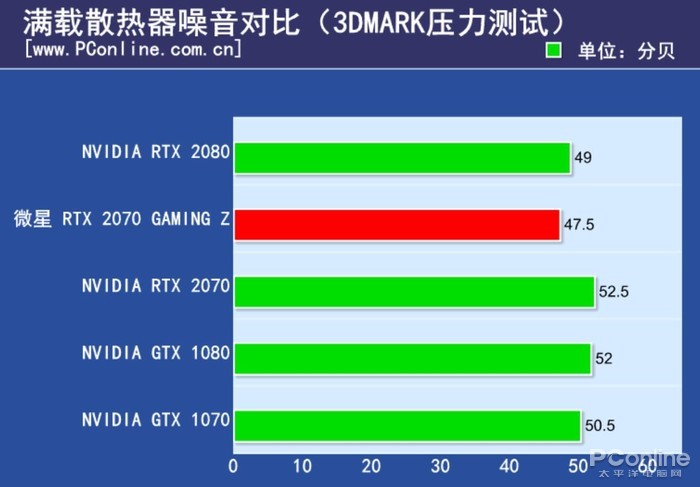

▍ 滿載噪音對比測試:

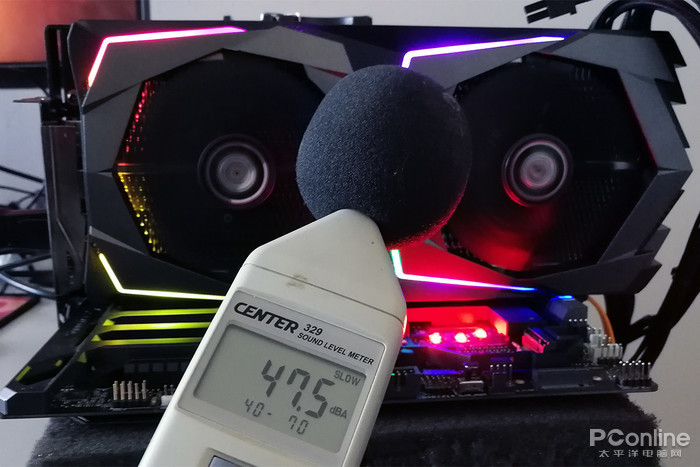

滿載噪音測試為47.5分貝,在眾多非公版中也屬於中位數的水平,47.5分貝放到機箱裡之後就不怎麼能聽到了,但終歸是越低越好的。
關於噪音:
0 -20 分貝:很靜、幾乎感覺不到;20 -40 分貝:安靜、猶如輕聲絮語;40 -60 分貝:一般普通室內談話;60 -70 分貝:吵鬧:有損神經;70 -90 分貝:很吵、神經細胞受到破壞。90 -100 分貝:吵鬧加劇、聽力受損;100 -120 分貝:難以忍受、呆一分鐘即暫時致聾。120分貝以上:極度聾或全聾;300分貝左右或以上:方圓20km的人不可修復性耳聾。
▍ PConline評測室總結:
綜合整個流暢測試下來,微星 RTX 2070 GAMING Z的表現是非常優秀 的。
首先說說它的堆料,從散熱器、到細小的貼片、以及PCB的用料,在很多非公版2070中都屬於很豪華的存在了,畢竟也是微星目前最頂級的RTX 2070型號了。
也因為它的堆料,使得即使有GPU BOOST 4.0這麼強悍技術的加持下,還能與公版拉開不算小的距離,平均有4%左右 ,別看數字不大,但實現起來也不算很容易。
散熱效能與穩定性也不錯,主要體現在頻率比公版高了8個Steps 120Hz的情況下,溫度還比公版要低 ,而且3DMARK壓力測試通過的分數也達到98.1%(公版是96.1%),所以穩定性是值得肯定的。
但是,畢竟定價也比較高,在目前市面上的各種非公RTX 2070中,定價是僅次於技嘉大雕的,所以也是比較貴的存在,而公版也比微星魔龍便宜600塊錢,更有一些品牌的入門級系列能做到4000元以下,這裡的差價就體現在上面提到的豪華堆料上了。值不值的問題留給你們自己想吧。
