拆解報告:MEIZU魅族HiFi解碼耳放
魅族是一家一直堅持在手機上配備“高音質”的公司,但是魅族這次在自家Android旗艦手機上史無前例地去掉了3.5mm音訊介面,那樣的話就不能方便地使用手機內建的音訊解碼器了。不過,與這臺手機同時還發布了一款備受期待的產品,魅族HiFi解碼耳放。這是一款採用USB-C介面輸入的內建DAC的3.5mm耳機介面轉換器,就是它給了魅族16s取消機身內建3.5mm介面的勇氣嗎?下面我們來通過拆解看看它內藏什麼奧祕。
一、MEIZU魅族HiFi解碼耳放開箱

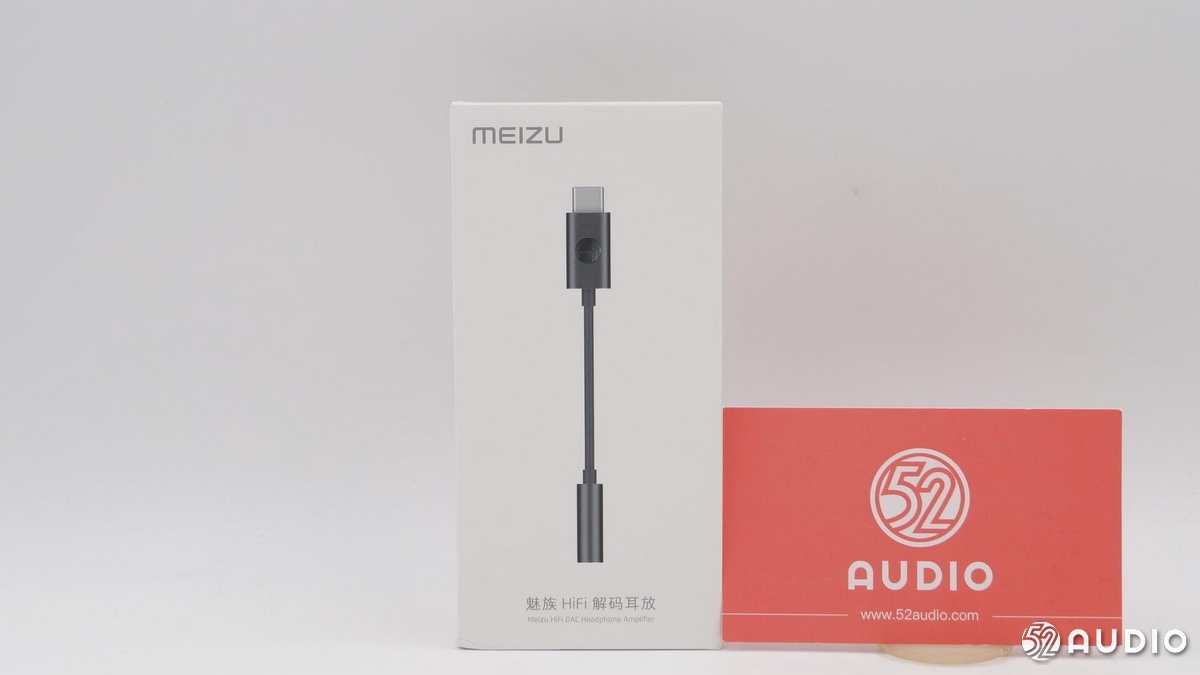

包裝的外觀是白色的,正面直觀地看到產品本體,下面是品名魅族HiFi解碼耳放。
產品特色有高效能DAC晶片,純淨HiFi音質,600Ω高阻抗推力,精巧便攜設計。產品規格:動態範圍/NDR:>120dB;失真/THD+N:<0.0003%;頻響/FR:20Hz~40kHz;輸出匹配阻抗:16Ω~600Ω;解碼能力:PCM 32bit/384kHz,DSD64/DSD128

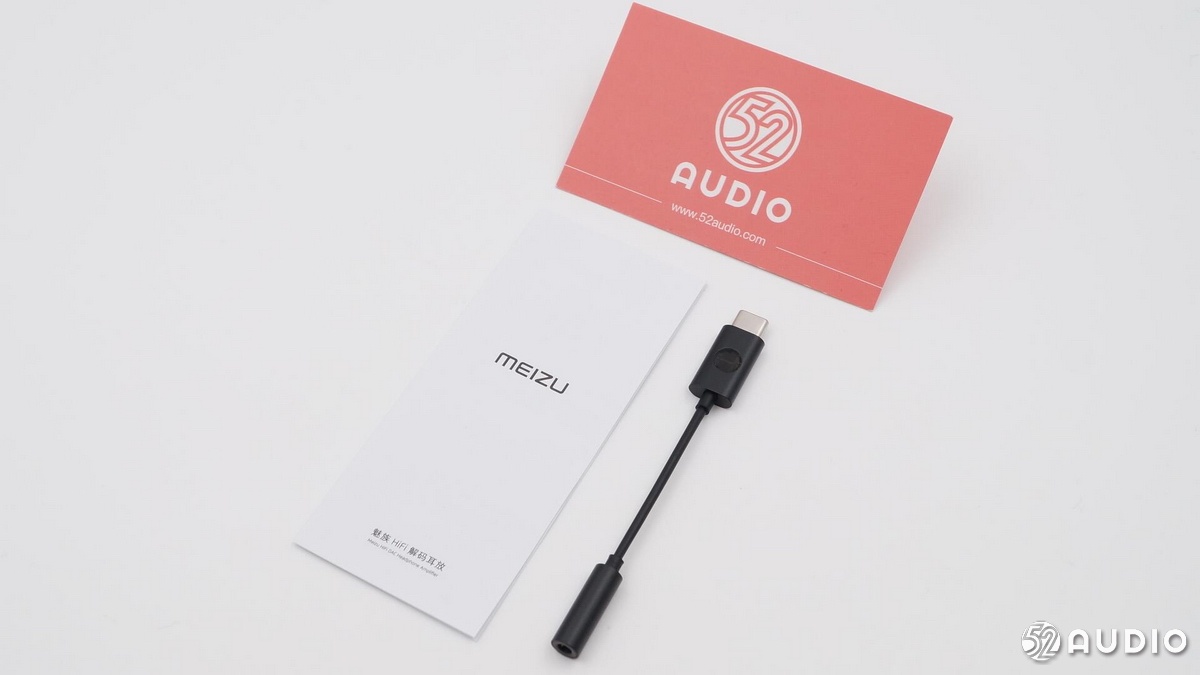

產品包裝內包含產品本體和使用說明。

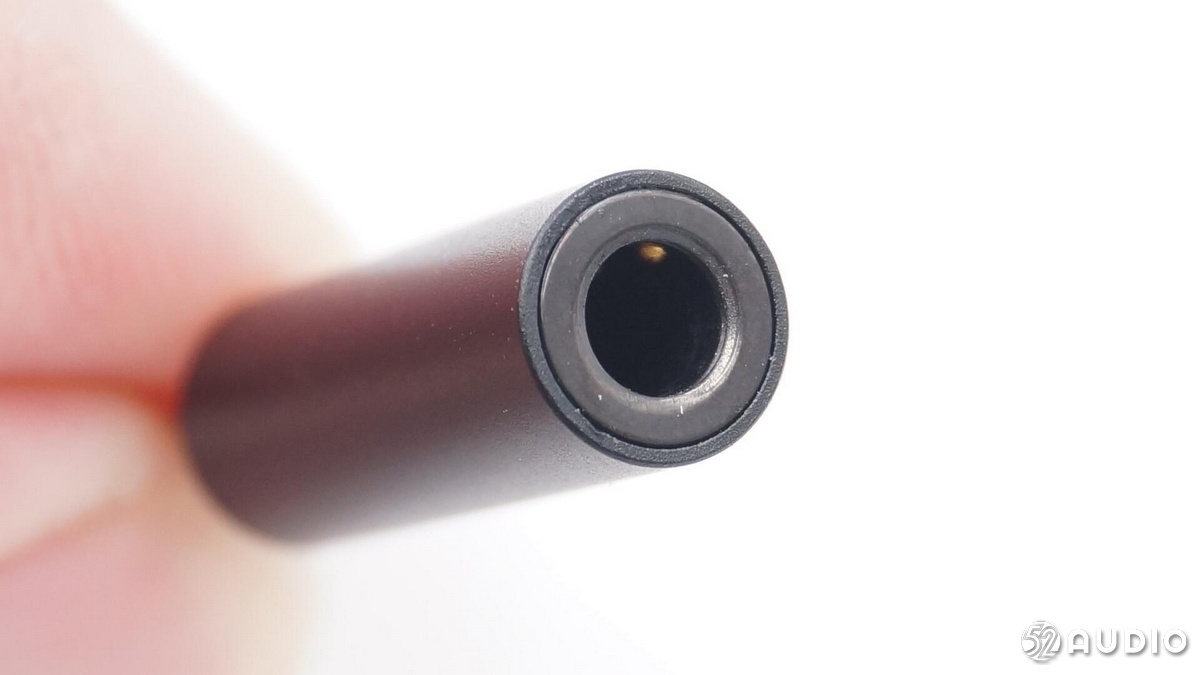

3.5mm介面一端,裡面是鍍金觸片。
USB-C插頭一端,其中一面是MEIZU的LOGO和HiFi Audio高保真音訊的標識。

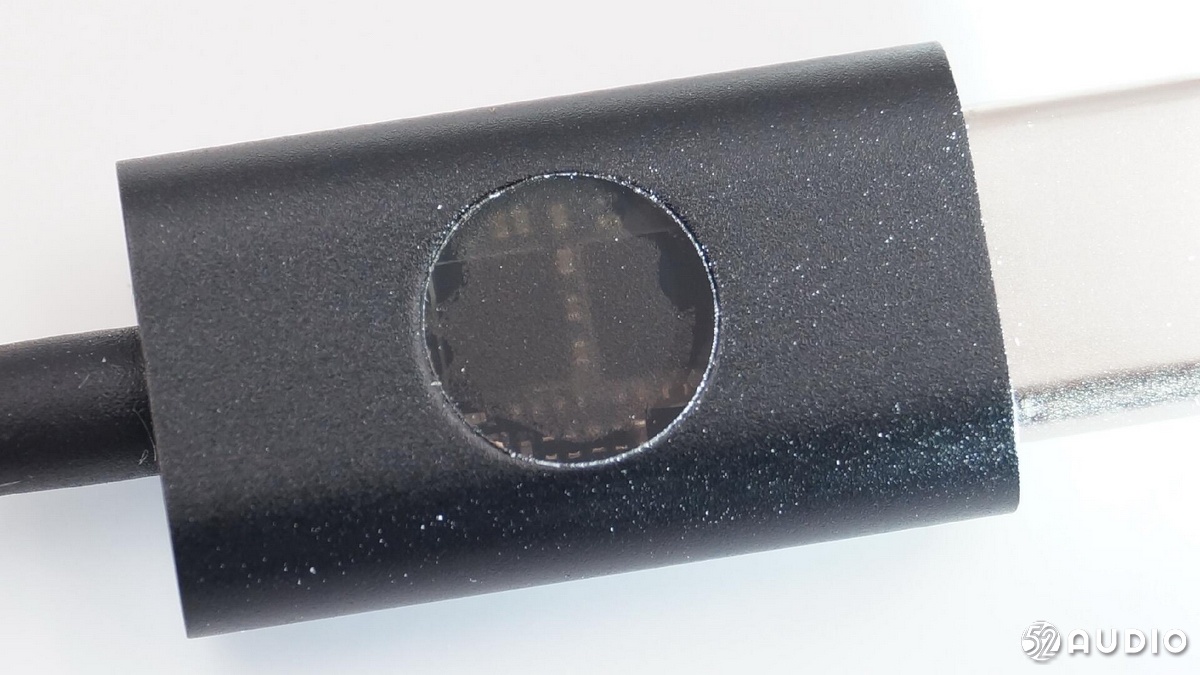

插頭背面有一個透明圓形視窗,可以直觀地看到內建晶片和電容等等。

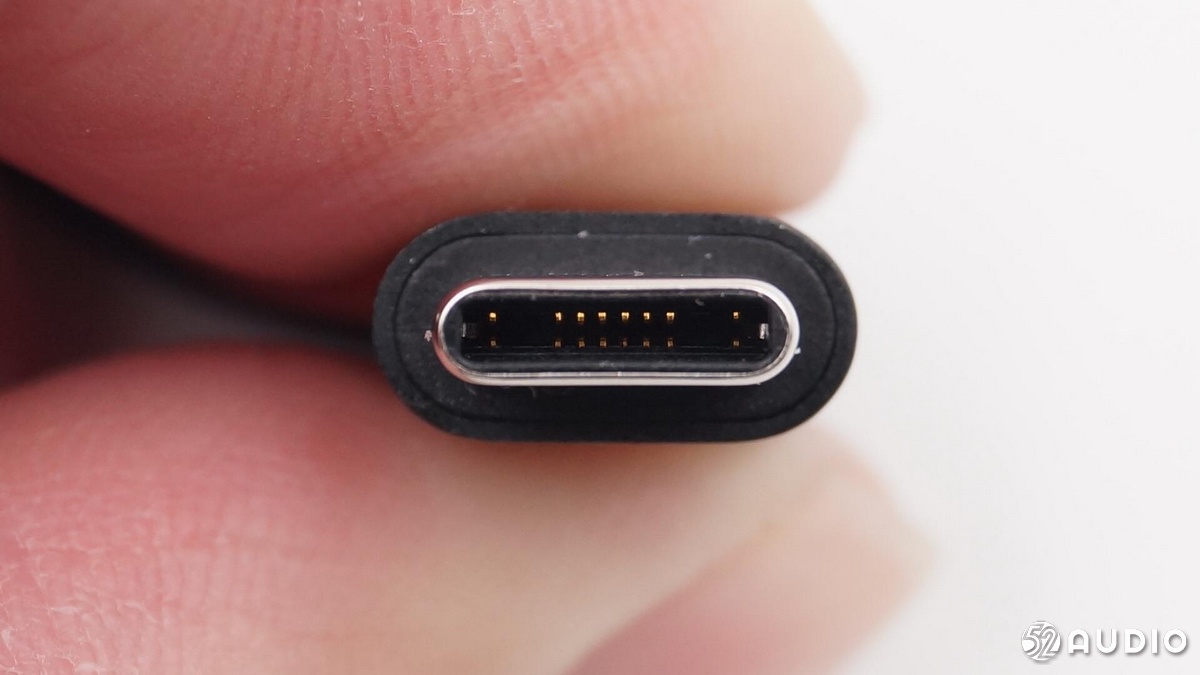

USB-C介面不是滿ping的,僅保留資料傳輸和供電功能,推測不支援模擬訊號。
接下來看看3.5mm介面這邊,拆開外層的金屬套筒、金屬裝飾圈,內部為塑料模具。

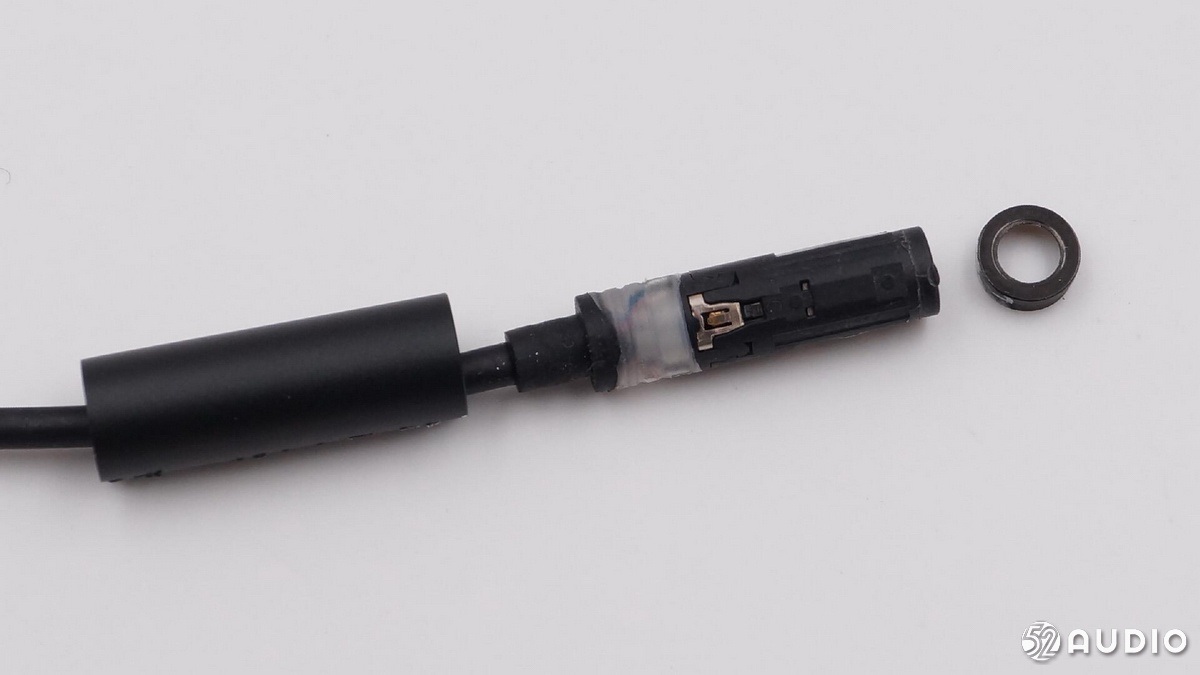

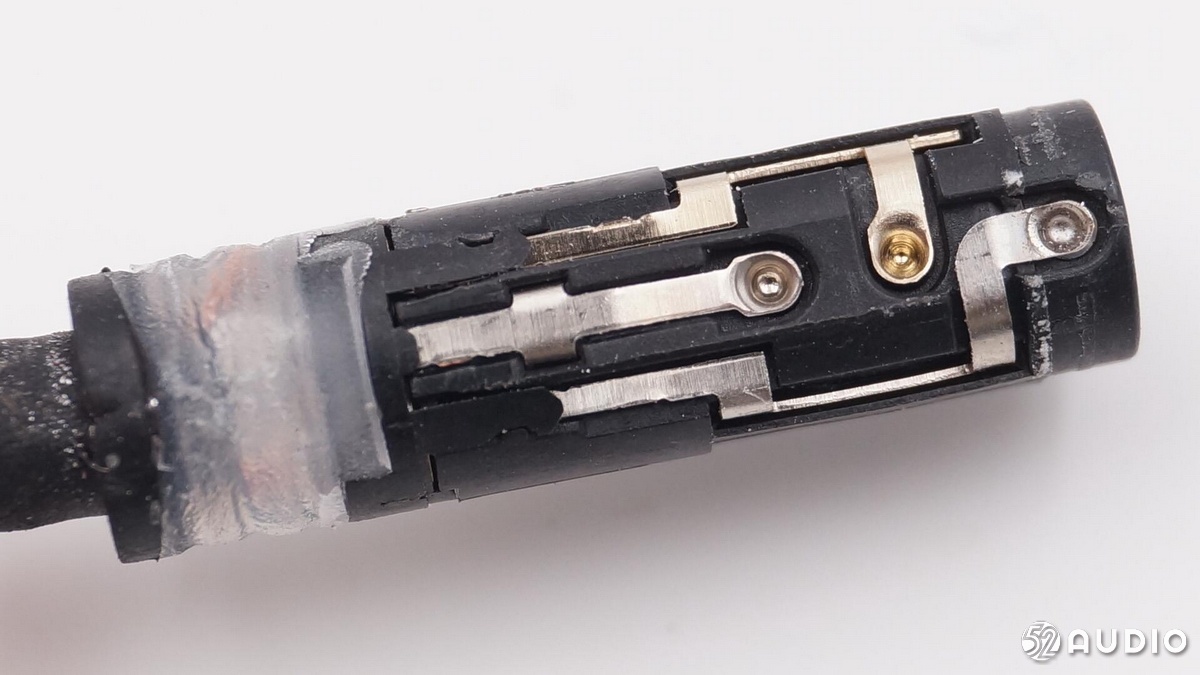

3.5mm介面拆下套筒之後,裡面有三根金屬彈片,可以讓四段式的耳機使用麥克風和線控等等。

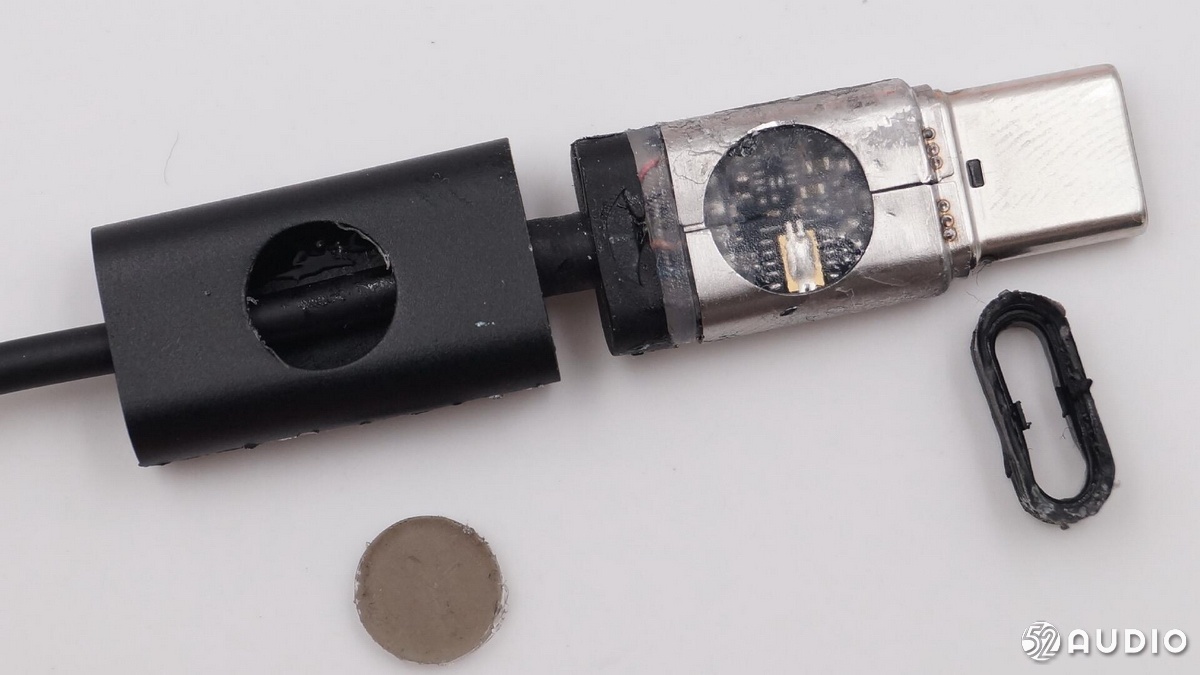

拆開USB插頭這邊的金屬外殼,裡面還有一層金屬罩。
拆開USB-C插頭的金屬罩,還覆蓋著一層硬膠,增加強度。
拆掉這次硬膠,幾乎沒有殘留在PCB上。

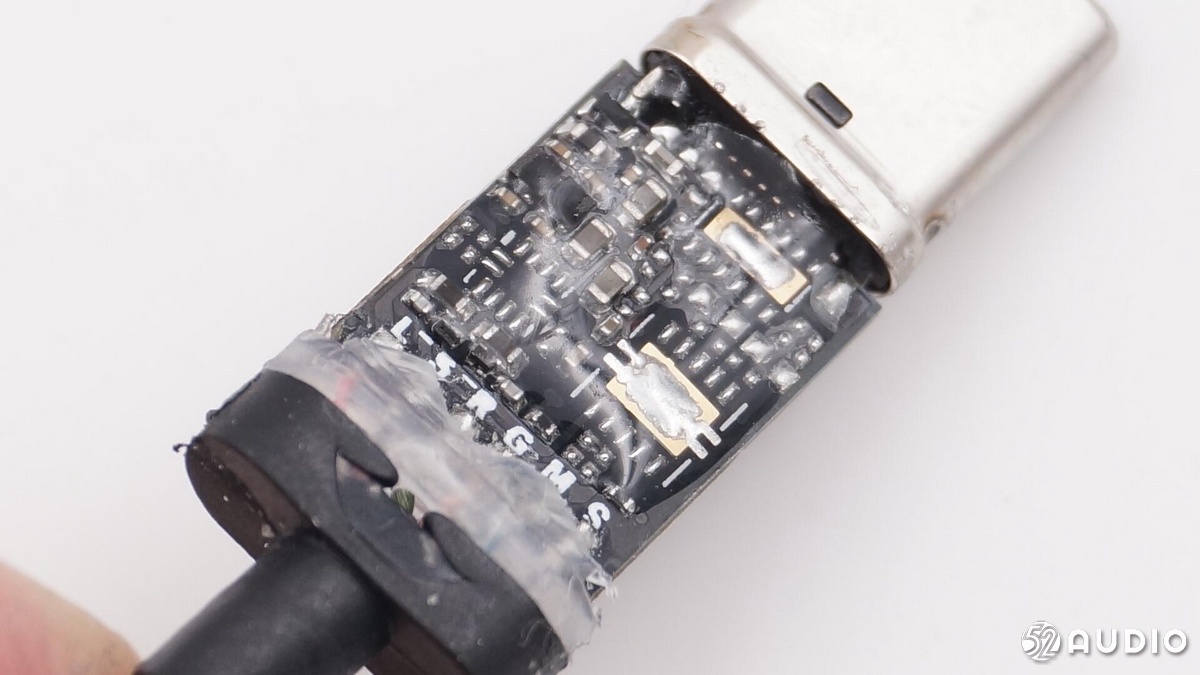

插頭內正面的PCB上還有一層防水膠。

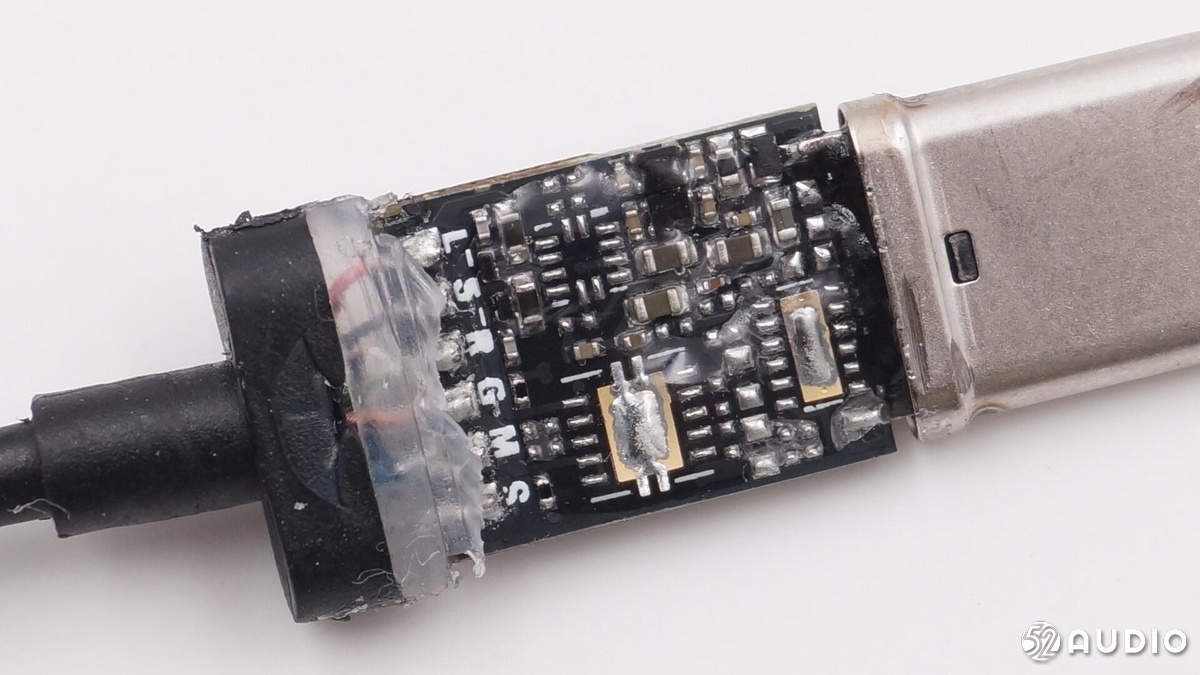

PCB背面特寫。
從側面看,PCB正面的防水膠更加明顯。
PCB背面也有一層防水膠。

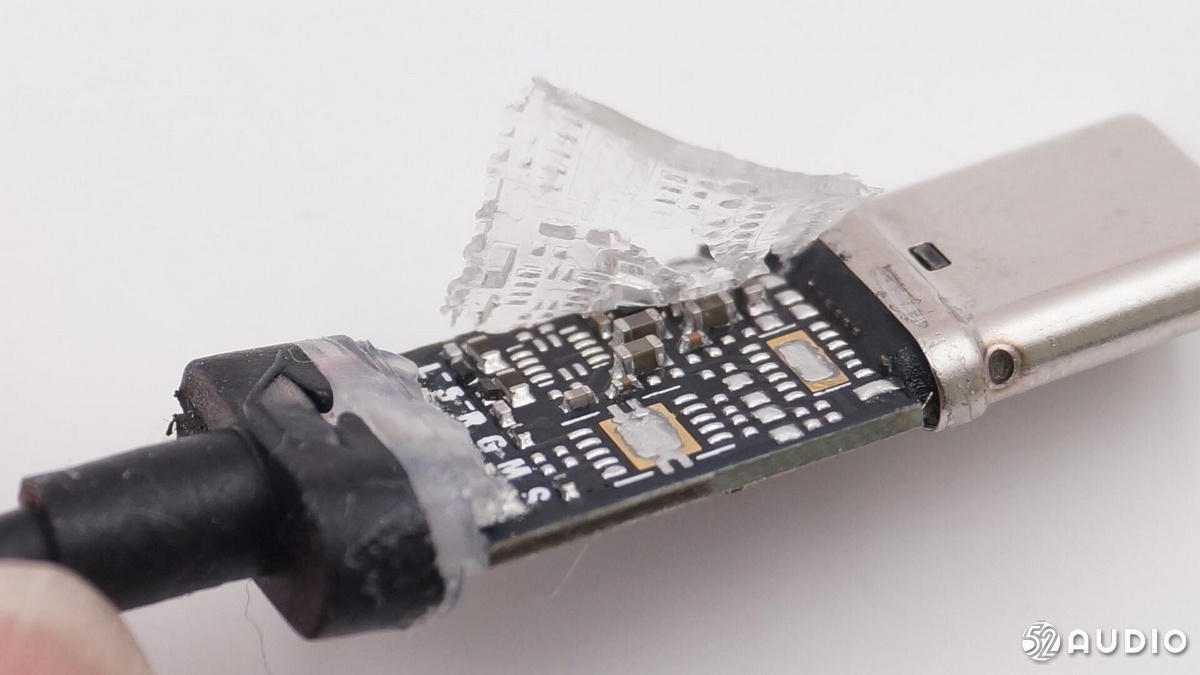

撕下防水膠,是完整的一塊,幾乎沒有殘留在電容上。

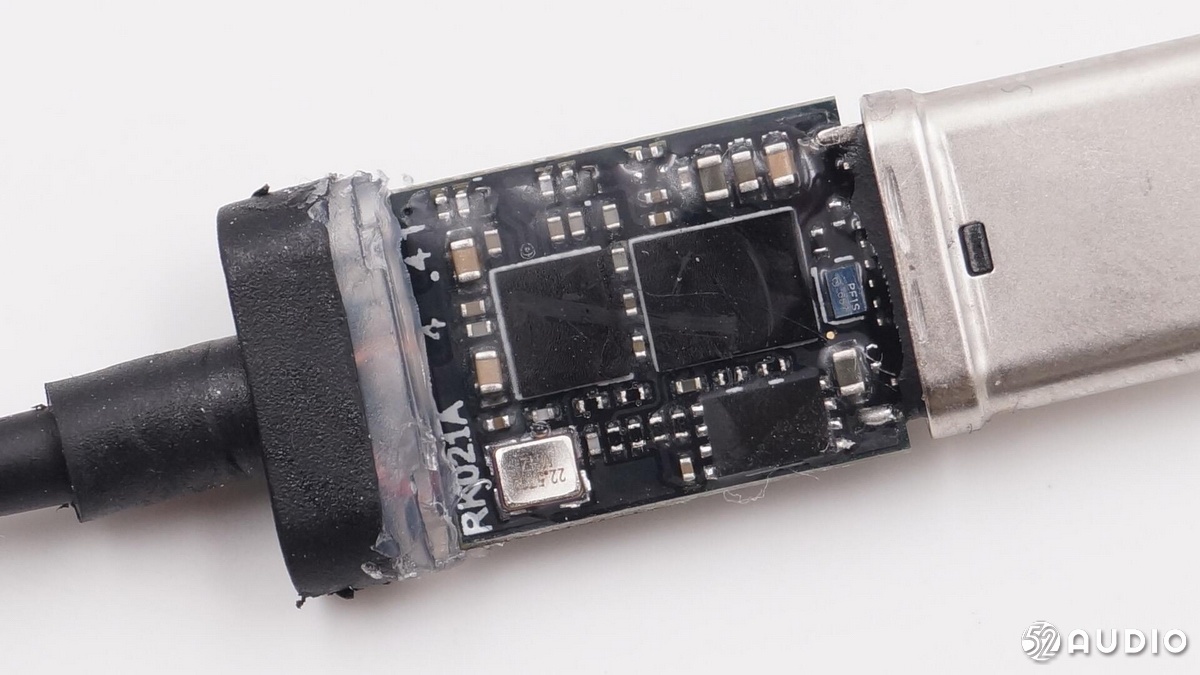

背面有兩顆IC,有絲印D9K,絲印A9K的IC。
絲印PF1S 667的保護器。
絲印S20A X80F701的儲存器和22.5792MHz的晶振。儲存器用於儲存轉接線品牌、取樣率支援資訊等等。

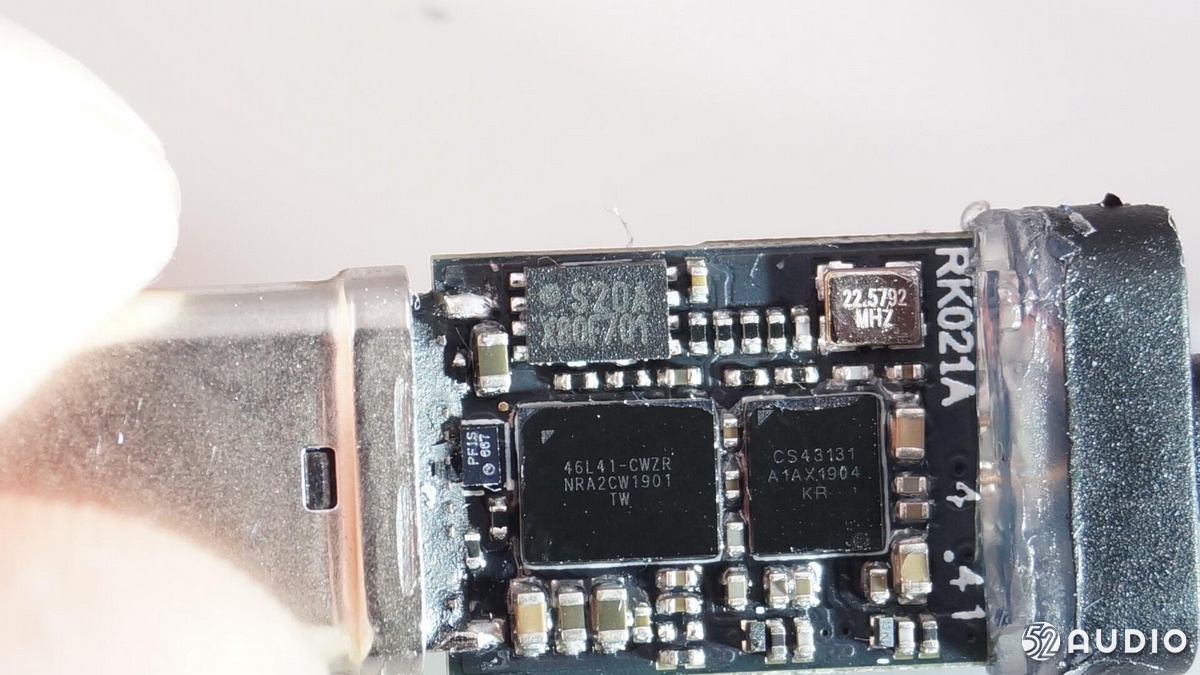

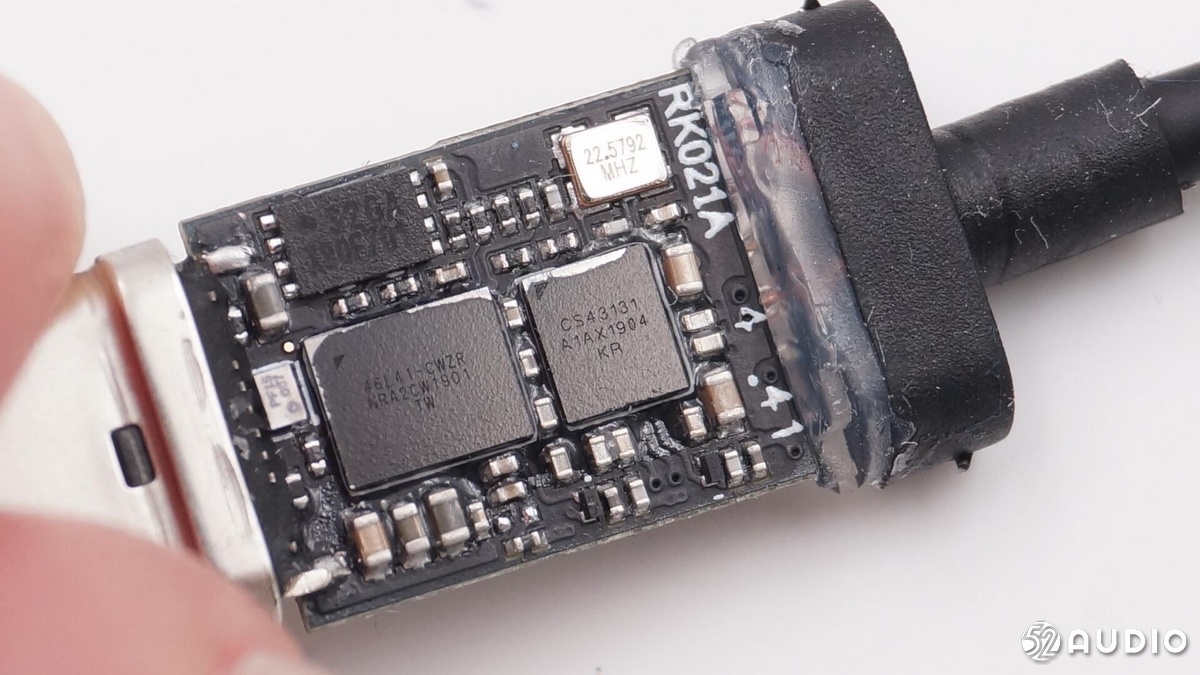

Cirrus Logic CS43131 DAC,讓這款USB音訊轉接器支援32bit/384kHz的PCM解碼能力和DSD64/DSD128的DSD解碼能力,最大推力2Vrms,輸出負載16Ω~600Ω自適應。
Cirrus Logic 46L41-CWZR USB音訊晶片,內建USB Controller 、DAC和耳機放大器等功能。

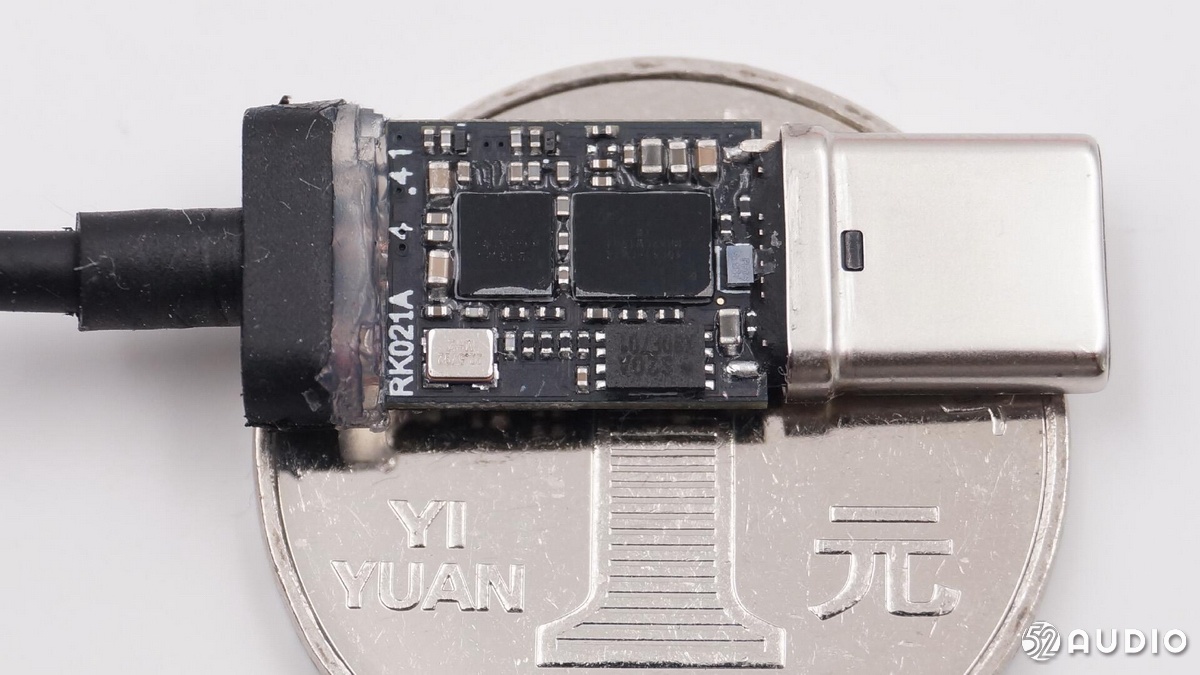

我愛音訊網採用1元硬幣與魅族HIFI解碼耳放的USB-C插頭部分進行對比大小。
拆解全家福。
三、我愛音訊網拆解總結
內建 Cirrus Logic 46L41-CWZR 和 Cirrus Logic CS43131兩顆高品質音訊晶片,
