本專案基於yolo3 與crnn 實現中文自然場景文字檢測及識別

專案地址：https://github.com/chineseocr/chineseocr

環境部署

python=3.6 pytorch==0.4.1

git clone https://github.com/chineseocr/chineseocr.git
cd chineseocr
sh setup.sh #(cpu sh setpu-cpu.sh)

下載編譯darknet(如果直接運用opencv dnn 可忽略darknet的編譯)

git clone https://github.com/pjreddie/darknet.git
mv darknet chineseocr/
##編譯對GPU、cudnn的支援 修改 Makefile
#GPU=1
#CUDNN=1
#OPENCV=0
#OPENMP=0
make


修改 darknet/python/darknet.py line 48
root = '/root/'##chineseocr所在目錄
lib = CDLL(root+"chineseocr/darknet/libdarknet.so", RTLD_GLOBAL)



注意：這裡我使用的是opencv3.4.3，所以我直接略過了darknet的編譯。

另外，我沒有直接執行 sh setup.sh #(cpu sh setpu-cpu.sh)，而是根據情況分步執行其中的命令。



環境配置方面，我升級了opencv:

pip3 install --upgrade --user opencv-python  -i https://pypi.tuna.tsinghua.edu.cn/simple/


升級了pytorch:

pip3 install --upgrade --user torch torchvision -i https://pypi.tuna.tsinghua.edu.cn/simple/



 另外安裝了：

pip3 install   Cython  lmdb mahotas  -i https://pypi.tuna.tsinghua.edu.cn/simple/

下載模型檔案

模型檔案地址:

• baidu pan
• google drive（暫時無更新）

複製資料夾中的所有檔案到models目錄

也可將yolo3模型轉換為keras版本，詳細參考

https://github.com/qqwweee/keras-yolo3.git

或者直接運用opencv>=3.4 dnn模組呼叫darknet模型(參考 opencv_dnn_detect.py)。

上述環境佈置好後，記得執行：

pushd detector/utils && sh make.sh && popd

這個是生成.so檔案，供後面呼叫，必須要走這步。

否則將出現以下情況;

執行了後是這樣的：

接下來是

web服務啟動

cd chineseocr## 進入chineseocr目錄
ipython app.py 8080 ##8080埠號，可以設定任意埠

最後，在網頁輸入：

http://192.168.1.202:8080/ocr

這裡ip要根據自己電腦實際情況修改。



識別結果展示







還是很強大的，注意這裡我沒有做任何優化，後期會考慮優化速度，並且重新訓練新一類的資料。

目前模型對儀表類數字識別不是很靠譜，對電影電視劇螢幕字型識別效果也不好，原因是沒有訓練過此類資料。

參考

1. yolo3 https://github.com/pjreddie/darknet.git
2. crnn https://github.com/meijieru/crnn.pytorch.git
3. ctpn https://github.com/eragonruan/text-detection-ctpn
4. CTPN https://github.com/tianzhi0549/CTPN
5. https://github.com/qqwweee/keras-yolo3.git







擴充套件

附1.

1.重新訓練crnn的具體步驟：

  需要準備 1.自己的資料集 2.自己資料集基於的詞典

詳見：這個crnn的實現https://github.com/Sierkinhane/crnn_chinese_characters_rec



重新訓練crnn的版本，train.py可以參考這裡：

　https://github.com/meijieru/crnn.pytorch/blob/master/train.py

這個專案下訓練的model可以直接拿到本專案使用

但是注意：

 修改keys.py alphabet='0123456789abcdefghijklmnopqrstuvwxyz'，crnn.pytorch是識別英文的模型

需要修改crnn.pytorch 預設--alphabet ，用本專案中keys.py檔案的alphabet替換

2.如何在你訓練的基礎上增加訓練集？ #43 from(https://github.com/chineseocr/chineseocr/issues/43)

如果你的模型字符集和本專案的不一致，根據下面的程式碼，調整模型進行訓練即可。

具體訓練可以參考crnn.pytorch專案https://github.com/meijieru/crnn.pytorch.git





import torch.nn as nn
import torch.nn as nn
import torch.nn.parallel

from crnn.models import utils
from collections import OrderedDict
from config import ocrModel,LSTMFLAG,GPU

def data_parallel(model, input, ngpu):
    if isinstance(input.data, torch.cuda.FloatTensor) and ngpu > 1:
        output = nn.parallel.data_parallel(model, input, range(ngpu))
    else:
        output = model(input)
    return output


class BidirectionalLSTM(nn.Module):

    def __init__(self, nIn, nHidden, nOut, ngpu):
        super(BidirectionalLSTM, self).__init__()
        self.ngpu = ngpu

        self.rnn = nn.LSTM(nIn, nHidden, bidirectional=True)
        self.embedding = nn.Linear(nHidden * 2, nOut)

    def forward(self, input):
        recurrent, _ = utils.data_parallel(
            self.rnn, input, self.ngpu)  # [T, b, h * 2]

        T, b, h = recurrent.size()
        t_rec = recurrent.view(T * b, h)
        output = utils.data_parallel(
            self.embedding, t_rec, self.ngpu)  # [T * b, nOut]
        output = output.view(T, b, -1)

        return output


class CRNN(nn.Module):

    def __init__(self, imgH, nc, nclass, nh, ngpu, n_rnn=2, leakyRelu=False):
        super(CRNN, self).__init__()
        self.ngpu = ngpu
        assert imgH % 16 == 0, 'imgH has to be a multiple of 16'

        ks = [3, 3, 3, 3, 3, 3, 2]
        ps = [1, 1, 1, 1, 1, 1, 0]
        ss = [1, 1, 1, 1, 1, 1, 1]
        nm = [64, 128, 256, 256, 512, 512, 512]

        cnn = nn.Sequential()

        def convRelu(i, batchNormalization=False):
            nIn = nc if i == 0 else nm[i - 1]
            nOut = nm[i]
            cnn.add_module('conv{0}'.format(i),
                           nn.Conv2d(nIn, nOut, ks[i], ss[i], ps[i]))
            if batchNormalization:
                cnn.add_module('batchnorm{0}'.format(i), nn.BatchNorm2d(nOut))
            if leakyRelu:
                cnn.add_module('relu{0}'.format(i),
                               nn.LeakyReLU(0.2, inplace=True))
            else:
                cnn.add_module('relu{0}'.format(i), nn.ReLU(True))

        convRelu(0)
        cnn.add_module('pooling{0}'.format(0), nn.MaxPool2d(2, 2))  # 64x16x64
        convRelu(1)
        cnn.add_module('pooling{0}'.format(1), nn.MaxPool2d(2, 2))  # 128x8x32
        convRelu(2, True)
        convRelu(3)
        cnn.add_module('pooling{0}'.format(2), nn.MaxPool2d((2, 2),
                                                            (2, 1),
                                                            (0, 1)))  # 256x4x16
        convRelu(4, True)
        convRelu(5)
        cnn.add_module('pooling{0}'.format(3), nn.MaxPool2d((2, 2),
                                                            (2, 1),
                                                            (0, 1)))  # 512x2x16
        convRelu(6, True)  # 512x1x16

        self.cnn = cnn
        self.rnn = nn.Sequential(
            BidirectionalLSTM(512, nh, nh, ngpu),
            BidirectionalLSTM(nh, nh, nclass, ngpu)
        )

    def forward(self, input):
        # conv features
        conv = data_parallel(self.cnn, input, self.ngpu)
        b, c, h, w = conv.size()
        assert h == 1, "the height of conv must be 1"
        conv = conv.squeeze(2)
        conv = conv.permute(2, 0, 1)  # [w, b, c]

        # rnn features
        output = utils.data_parallel(self.rnn, conv, self.ngpu)

        return output


def pre_model(nclass, ocrModelPath):
    # @@parm nclass:字元總數
    # @@預訓練模型檔案

    if torch.cuda.is_available() and GPU:
        model = CRNN(32, 1, nclass + 1, 256, 1).cuda()
    else:
        model = CRNN(32, 1, nclass + 1, 256, 1).cpu()

    state_dict = torch.load(ocrModelPath, map_location=lambda storage, loc: storage)
    new_state_dict = OrderedDict()
    for k, v in state_dict.items():
        name = k.replace('module.', '')  # remove `module.`
        new_state_dict[name] = v

    model.load_state_dict(new_state_dict)
    model.eval()

    return model


def new_model(nclass, preModel):
    # 定義你自己的模型

    if torch.cuda.is_available() and GPU:
        model = CRNN(32, 1, nclass + 1, 256, 1).cuda()
    else:
        model = CRNN(32, 1, nclass + 1, 256, 1).cpu()

    modelDict = model.state_dict()  ##
    preModelDict = preModel.state_dict()  ##
    preModelDict = {k: v for k, v in preModelDict.items() if 'rnn.1' not in k}
    modelDict.update(preModelDict)  ##更新權重
    model.load_state_dict(modelDict)  ##載入預訓練模型權重
    return model


nclass = 5530
ocrModelPath = 'ocr.pth'
model = pre_model(nclass, ocrModelPath)
##定義你自己的模型
nclass = 10  ##字符集大小
newmodel = new_model(10, model)



3.文字方向檢測

詳見：https://github.com/jiangxiluning/chinese-ocr

文字方向檢測

基於影象分類，在VGG16模型的基礎上，遷移訓練0、90、180、270度的文字方向分類模型，詳細程式碼參考angle/predict.py檔案，訓練圖片100000張，準確率95.10%。 模型地址百度雲下載

文字檢測

支援CPU、GPU環境，一鍵部署， 文字檢測訓練參考(https://github.com/eragonruan/text-detection-ctpn)



4.如何訓練yolo文字檢測 及 crnn ocr文字識別 #59

1）yolo文字訓練和其他物件檢測訓練方式類似，唯一不同的是，後續有一個box聚類，原理參考了ctpn相關程式碼。此專案標註了“text”,'None'（無用,只是在於增加一個分類，實際中沒有用的none），的目的在於如果只訓練一個分類，yolo3無法收斂。

2）crnn+ctc訓練就是支援不定長識別，訓練可以定長與非定長訓練，如果你按照crnn.pytorch網路訓練，那麼輸出的最大字元與影象的長度是存在如下關係:nchars = [imgW/4]-2，比如你訓練的是10的字，那麼其實ctc自動給你填充了很多的補位符，詳細可以參考ctc相關原理。如果只是用演算法生成訓練影象，模型的泛化能力會很弱，可能需要加入一部分真實場景的訓練集。

資料標定如何進行的

和ctpn訓練類似，只是將ctpn替換為darknet而已

yolo文字檢測訓練程式碼很簡單哈，訓練完全是按照darknet訓練方式訓練，也可以用https://github.com/qqwweee/keras-yolo3.git
還有很多地方需要優化，比如anchors,後面優化了，會一起放出來哈。box聚類程式碼在detector目錄中，可以自己看看。

如果自己準備業務資料的話，只需要準備ocr訓練資料即可（行文字及行圖片）

注意：對於分隔比較開的字，現在的yolov3還不能識別到一行，調整model函式中alph引數即可，預設是0.1，你可以設定大一點



5.液晶顯示器字元和數碼管字元檢測效果如何提升？  #44

液晶顯示器顯示的字元應該輸入點式（針式列印），不是常規列印字型，你可以找一些這方面的字型，訓練一下。或者先對檢測出的影象做一下影象處理，可能效果會好一些

根據字型生成圖片 ，可以參考 https://github.com/JarveeLee/SynthText_Chinese_version.git

字型、字號你可以任意模擬、背景也可以任意生成，這樣泛化能力也會更好。更復雜，你還可以運用對抗網路，去構造更復雜的訓練集

也可以參考另一個專案，用於文字識別的合成數據生成器：https://github.com/Belval/TextRecognitionDataGenerator



6.中文ocr的訓練資料集如何生成呢? #4

一部分演算法合成，另外一部分通過呼叫商業API（百度、微軟等等），然後採用驗證的方式（對於用一張圖片，同一位置，nms大於0.8，如果兩個API的識別結果一樣，那麼就取用，反之捨棄）獲取資料，比例控制在8:2就可以。



7.效果不好的時候，需要定位問題出現在文字檢測還是識別

文字檢測測試

import opencv_dnn_detect
#import darknet_detect
from PIL import Image
import numpy as np
import cv2
##
img = cv2.imread('/home/gavin/Desktop/id_card.jpg')
boxes, scores = opencv_dnn_detect.text_detect(np.array(img))

for bbox in boxes:
    cv2.rectangle(img, (bbox[0], bbox[1]), (bbox[2], bbox[3]), color=(0, 255, 0), thickness=1)

print(len(boxes))
cv2.imshow('tested_1',img)
cv2.waitKey(0)
cv2.imwrite('/home/gavin/Desktop/tested_id_card.jpg',img)



ocr測試

from crnn.crnn import crnnOcr as crnnOcr
from PIL import Image
partImg = Image.open('line.jpg')##單行文字影象
partImg = partImg.convert('L')
simPred = crnnOcr(partImg)##識別的文字
print(simPred)





附2.

1.重新訓練crnn

資料集製作：參見這裡

執行：

python3 run.py -w 2 -r -f 64 -wd 280 -bl 2 -rbl -b 3 -t 2 -rs -num -sym -na 2 -k 5 -rk -c 200000 -i texts/lcdisplay.txt

其中引數-na 2 表示按照下面格式生成資料

2: [ID].[EXT] + one file labels.txt containing id-to-label mappings

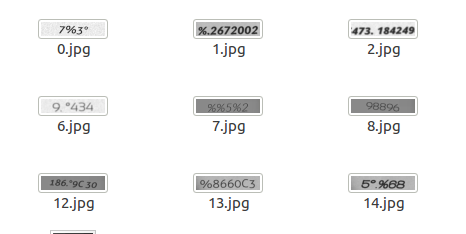

這裡我只選擇了num和部分sym隨機合成的圖片如下（你當然可以選擇漢字或者其他字元組合，甚至手寫字型都可以）：



當然也可以指定生成的格式：

import random
import re
import string
import os

pool = ''
pool += "0123456789"

with open("texts/lcdisplay.txt", 'w', encoding="utf8") as f:
    for i in range(200000):
        current_string = ""
        #for _ in range(0, random.randint(1, 10)):
        seq_len = random.randint(1, 5)
        current_string += ''.join([random.choice(pool) for _ in range(seq_len)])
        f.write("{}.{}\n".format(current_string,random.choice(pool)))

這個時候run執行需要指定-i引數

至此圖片資料集是已經準備好。接下來移步另一個工作，製作lmdb資料，訓練crnn。

需要安裝 lmdb +wrap_ctc，過程都很簡單。

專案原始碼可以參考這個

注意，getLmdb.py must run in python2.x

# -*- coding: utf-8 -*-
import os
import lmdb  # install lmdb by "pip install lmdb"
import cv2
import numpy as np
import glob

def checkImageIsValid(imageBin):
    if imageBin is None:
        return False
    imageBuf = np.fromstring(imageBin, dtype=np.uint8)
    img = cv2.imdecode(imageBuf, cv2.IMREAD_GRAYSCALE)
    if img is None:
        return False
    imgH, imgW = img.shape[0], img.shape[1]
    if imgH * imgW == 0:
        return False
    return True


def writeCache(env, cache):
    with env.begin(write=True) as txn:
        for k, v in cache.items():
            #txn.put(str(k).encode(), str(v).encode()) #python3
            txn.put(k, v)



def createDataset(outputPath, imagePathList, labelList, lexiconList=None, checkValid=True):
    """
    Create LMDB dataset for CRNN training.
    ARGS:
        outputPath    : LMDB output path
        imagePathList : list of image path
        labelList     : list of corresponding groundtruth texts
        lexiconList   : (optional) list of lexicon lists
        checkValid    : if true, check the validity of every image
    """
    assert (len(imagePathList) == len(labelList))
    nSamples = len(imagePathList)
    print('...................')
    # map_size=1099511627776 定義最大空間是1TB
    env = lmdb.open(outputPath, map_size=1099511627776)

    cache = {}
    cnt = 1
    for i in range(nSamples):
        imagePath = imagePathList[i]
        label = labelList[i]
        if not os.path.exists(imagePath):
            print('%s does not exist' % imagePath)
            continue
        with open(imagePath, 'rb') as f:
            imageBin = f.read()
        if checkValid:
            if not checkImageIsValid(imageBin):
                print('%s is not a valid image' % imagePath)
                continue

        imageKey = 'image-%09d' % cnt
        labelKey = 'label-%09d' % cnt
        cache[imageKey] = imageBin
        cache[labelKey] = label

        if lexiconList:
            lexiconKey = 'lexicon-%09d' % cnt
            cache[lexiconKey] = ' '.join(lexiconList[i])
        if cnt % 1000 == 0:
            writeCache(env, cache)
            cache = {}
            print('Written %d / %d' % (cnt, nSamples))
        cnt += 1
    nSamples = cnt - 1
    cache['num-samples'] = str(nSamples)
    writeCache(env, cache)
    print('Created dataset with %d samples' % nSamples)


def read_text(path):
    with open(path) as f:
        text = f.read()
    text = text.strip()

    return text


if __name__ == '__main__':

    outputPath = './data/lmdb/train'
    imgdata = open("./data/trainlabels.txt")
    imagePathList = []
    imgLabelLists = []
    for line in list(imgdata):
        label = line.split()[1]
        image = line.split()[0]
        imgLabelLists.append(label)
        imagePathList.append('/home/gavin/Dataset/train_images/' + image)

    print(len(imagePathList))
    print(len(imgLabelLists))
    createDataset(outputPath, imagePathList, imgLabelLists, lexiconList=None, checkValid=True)

train和val需要分別生成，修改上面的程式碼即可。完成後得到.mdb檔案：

完成後可以進行訓練，訓練前現檢查各個引數情況，記得alphabet要改成你自己的，比如我的：

alphabet = '0123456789%.°C'

最後，送上例項：

python3 crnn_main.py --adadelta --ngpu 1 --crnn ./expr/model.pth

python3 demo.py  --model_path ./expr/model.pth
