看著那些高大尚的表格、線形圖或者是遊戲中的統計分析圖等等。如果是用Java這門後端語言來實現,實現倒不是很大的問題,不過需要一定的精力和時間投入。但是那樣代價太大了。
今天我主要介紹的是Python的3D畫圖API,以下是程式碼示例:
示例一:
# -*- coding: utf-8 -*- import numpy as np import matplotlib as mpl import matplotlib.pyplot as plt from mpl_toolkits.mplot3d import Axes3D mpl.rcParams['legend.fontsize'] = 20 # mpl模組載入的時候載入配置資訊儲存在rcParams變數中,rc_params_from_file()函式從檔案載入配置資訊 font = { 'color': 'b', 'style': 'oblique', 'size': 20, 'weight': 'bold' } fig = plt.figure(figsize=(16, 12)) #引數為圖片大小 ax = fig.gca(projection='3d') # get current axes,且座標軸是3d的 # 準備資料 theta = np.linspace(-8 * np.pi, 8 * np.pi, 100) # 生成等差數列,[-8π,8π],個數為100 z = np.linspace(-2, 2, 100) # [-2,2]容量為100的等差數列,這裡的數量必須與theta保持一致,因為下面要做對應元素的運算 r = z ** 2 + 1 x = r * np.sin(theta) # [-5,5] y = r * np.cos(theta) # [-5,5] ax.set_xlabel("X", fontdict=font) ax.set_ylabel("Y", fontdict=font) ax.set_zlabel("Z", fontdict=font) ax.set_title("Line Plot", alpha=0.5, fontdict=font) #alpha引數指透明度transparent ax.plot(x, y, z, label='parametric curve') ax.legend(loc='upper right') #legend的位置可選:upper right/left/center,lower right/left/center,right,left,center,best等等 plt.show()

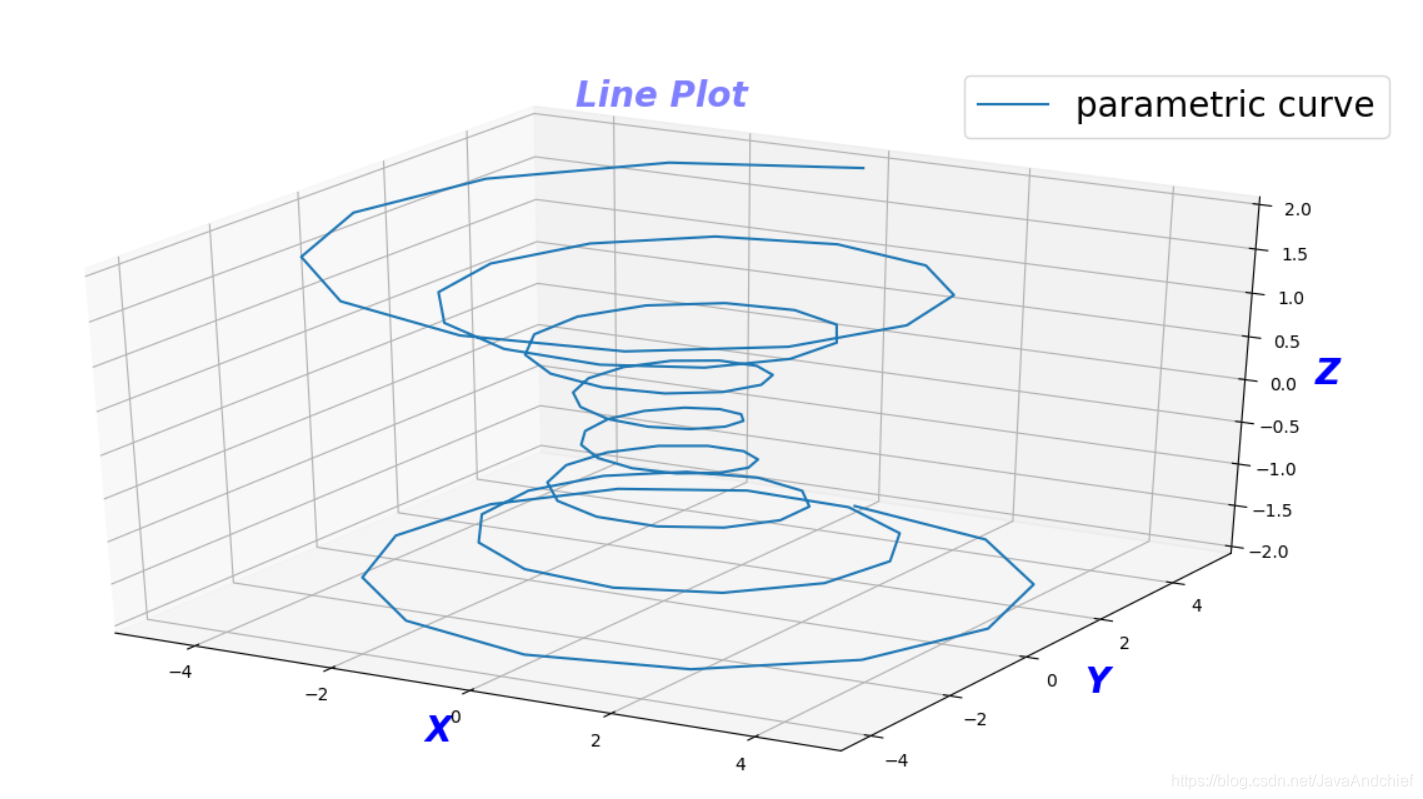

執行後的結果是:
示例二:
# -*- coding: utf-8 -*- import numpy as np import matplotlib as mpl import matplotlib.pyplot as plt from mpl_toolkits.mplot3d import Axes3D label_font = { 'color': 'c', 'size': 15, 'weight': 'bold' } def randrange(n, vmin, vmax): r = np.random.rand(n) # 隨機生成n個介於0~1之間的數 return (vmax - vmin) * r + vmin # 得到n個[vmin,vmax]之間的隨機數 fig = plt.figure(figsize=(16, 12)) ax = fig.add_subplot(111, projection="3d") # 新增子座標軸,111表示1行1列的第一個子圖 n = 200 for zlow, zhigh, c, m, l in [(4, 15, 'r', 'o', 'positive'), (13, 40, 'g', '*', 'negative')]: # 用兩個tuple,是為了將形狀和顏色區別開來 x = randrange(n, 15, 40) y = randrange(n, -5, 25) z = randrange(n, zlow, zhigh) ax.scatter(x, y, z, c=c, marker=m, label=l, s=z * 10) #這裡marker的尺寸和z的大小成正比 ax.set_xlabel("X axis", fontdict=label_font) ax.set_ylabel("Y axis", fontdict=label_font) ax.set_zlabel("Z axis", fontdict=label_font) ax.set_title("Scatter plot", alpha=0.6, color="b", size=25, weight='bold', backgroundcolor="y") #子圖的title ax.legend(loc="upper left") #legend的位置左上 plt.show()

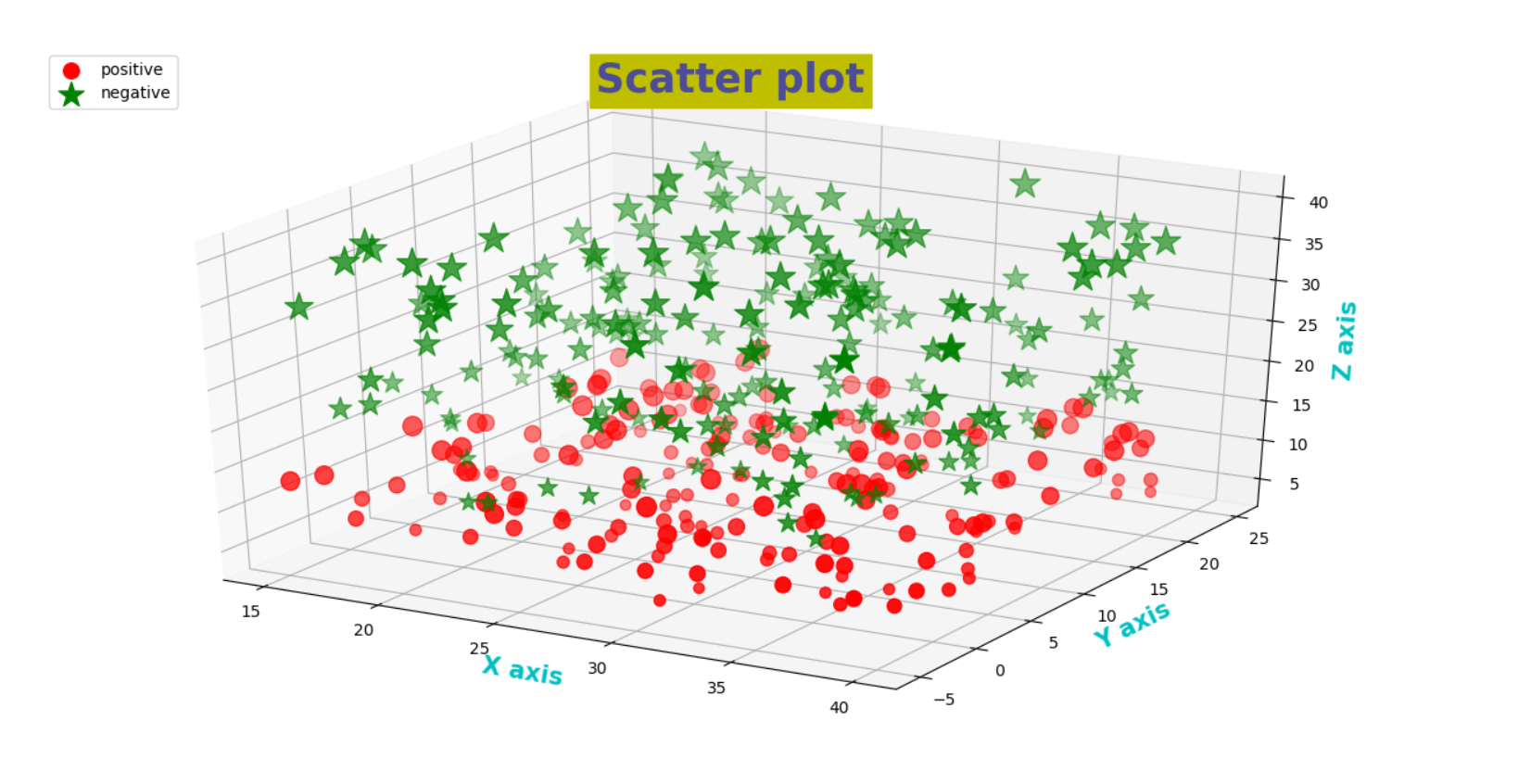

執行後結果如圖:
示例三:
# -*- coding: utf-8 -*- import numpy as np import matplotlib.pyplot as plt from mpl_toolkits.mplot3d import Axes3D from matplotlib import cm from matplotlib.ticker import LinearLocator, FormatStrFormatter fig = plt.figure(figsize=(16,12)) ax = fig.gca(projection="3d") # 準備資料 x = np.arange(-5, 5, 0.25) #生成[-5,5]間隔0.25的數列,間隔越小,曲面越平滑 y = np.arange(-5, 5, 0.25) x, y = np.meshgrid(x,y) #格點矩陣,原來的x行向量向下複製len(y)次,形成len(y)*len(x)的矩陣,即為新的x矩陣;原來的y列向量向右複製len(x)次,形成len(y)*len(x)的矩陣,即為新的y矩陣;新的x矩陣和新的y矩陣shape相同 r = np.sqrt(x ** 2 + y ** 2) z = np.sin(r) surf = ax.plot_surface(x, y, z, cmap=cm.coolwarm) # cmap指color map # 自定義z軸 ax.set_zlim(-1, 1) ax.zaxis.set_major_locator(LinearLocator(20)) # z軸網格線的疏密,刻度的疏密,20表示刻度的個數 ax.zaxis.set_major_formatter(FormatStrFormatter('%.02f')) # 將z的value字串轉為float,保留2位小數 #設定座標軸的label和標題 ax.set_xlabel('x',size=15) ax.set_ylabel('y',size=15) ax.set_zlabel('z',size=15) ax.set_title("Surface plot", weight='bold', size=20) #新增右側的色卡條 fig.colorbar(surf, shrink=0.6, aspect=8) # shrink表示整體收縮比例,aspect僅對bar的寬度有影響,aspect值越大,bar越窄 plt.show()

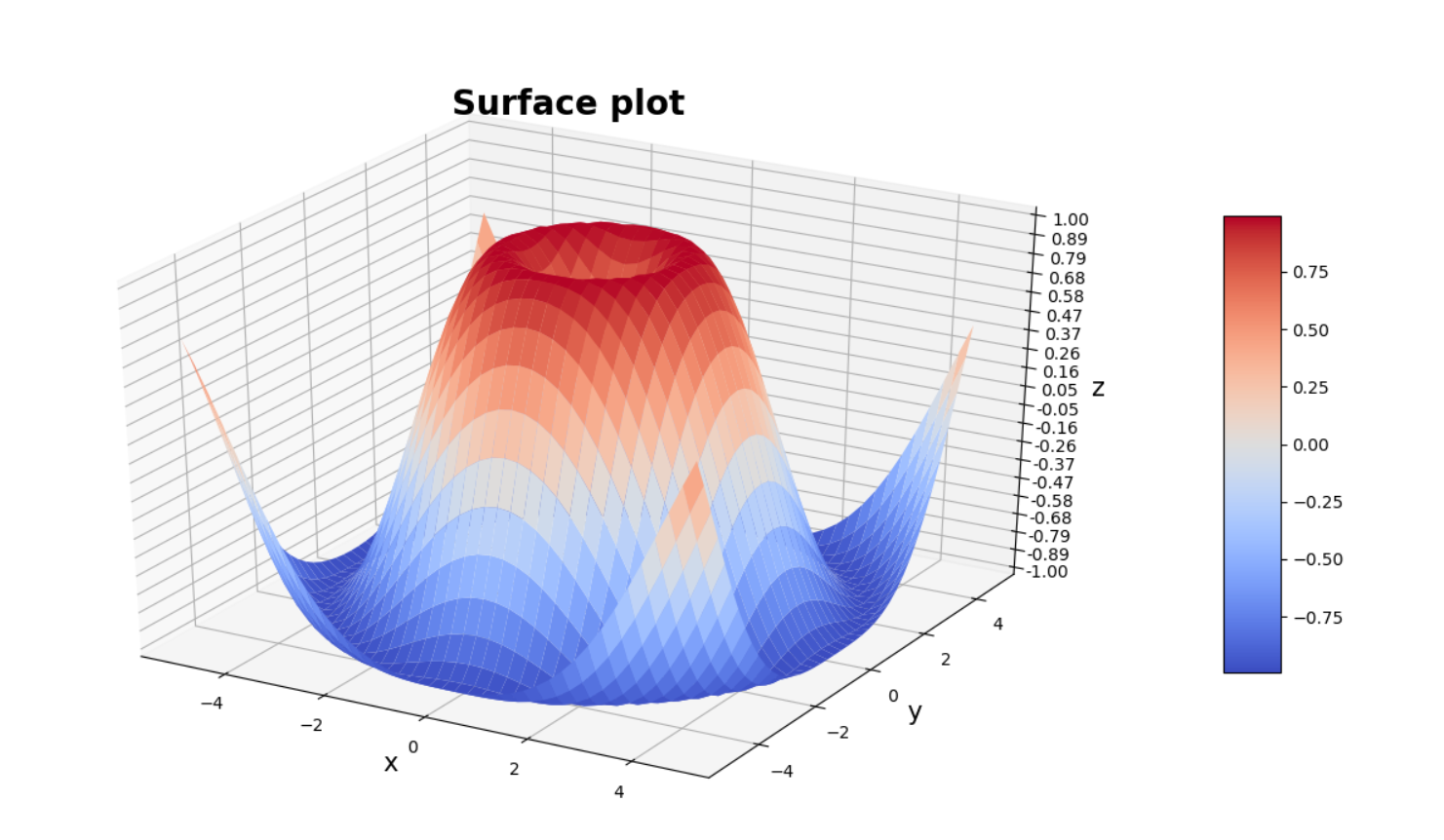

執行後的結果如圖:
