一、實驗目的 使用騎士智慧科技M5310模組加USB轉串列埠，連線到華為OC平臺上，並實現溫溼度資料互動

二、準備工作 硬體：騎士智慧科技M5310模組 + 移動NB卡、USB轉串列埠、天線 軟體：C:\AAA\NBIoT&LoraWAN\騎士智慧科技技術資料\M5310開發板\M5310-華為COAP韌體

三、概述 M5310模組內建華為海思Hi2110 NBIoT晶片，模組支援移動B8頻段，可以通過LWM2M協議連線中國移動OneNet平臺，也可通過COAP協議連線華為OC平臺。本文件介紹如何讓NB模組連線上華為OC平臺，並實現溫溼度資料互動。華為OC平臺是一個強大的IoT平臺，使用者的NB裝置（也就是南向裝置）可在該平臺進行註冊，並且發出的資料會在該平臺進行轉發到北向服務。南向裝置發出的二進位制資料會在OC平臺進行編解碼，專程json格式資料發到北向應用服務，反之亦然。 對profile檔案和編解碼外掛，我的理解是：南向裝置上報的資料，要用編解碼外掛解析出來，而編解碼外掛和profile定義的結構一一對應，這樣IoT平臺才能正確識別上報的資料代表什麼含義。所以我們需要在OC平臺上建立profile（類似藍芽協議中的profile結構），建立編解碼外掛，然後才能實現資料互動。

四、實驗步驟 一、硬體連線 將USB轉串列埠連線上騎士智慧科技M5310模組，接線圖如下，然後插入移動NB卡，注意卡的方向。 USB轉串列埠 M5310模組 3V3 ----------------- VCC GND ----------------- GND TXD ----------------- RXD RXD ----------------- TXD 二、申請OC賬號 1.進入華為開發者平臺網頁：https://developer.huawei.com/ict/cn

3.申請成功後，在對應的郵箱中會收到如下郵件： 4.點“NB方案平臺Portal連結”進入OC平臺後，輸入下方的登陸賬號和密碼，登陸成功後介面如下：

三、燒寫韌體 1.安裝UE Updater，這個軟體用來給M5310模組燒寫韌體，也就是更新Hi2110程式碼。 安裝軟體位置：C:\AAA\NBIoT&LoraWAN\騎士智慧科技技術資料\M5310開發板\UEUpdaterUI-3.22.0.14.msi 2.將USB轉串列埠接上電腦，開啟UE軟體，匯入韌體，點Update，等待韌體燒寫結束，如下：

四、OC平臺建立profile和編解碼外掛 1，登陸進OC平臺後，選擇左側的“Profile開發”->“Profile線上開發”->右上角“自定義產品”->右上角“建立全新產品”，填寫相關資訊，如下：

2.在本次實驗中，我們要上報溫溼度感測器的資料，所以我定義的產品型別是這樣的：

3.接下來我們需要建立該產品的服務以及服務下的屬性（聽起來很像藍芽協議中的profile->service->characteristic的概念），下面是我定義的一個溼度的服務，其中有三個屬性值（當前溼度、今天最小溼度、今天最大溼度），以及兩個命令欄位 profile可參考C:\AAA\NBIoT&LoraWAN\如何接入華為OC參考資料\MultiSensor_eSDKK_v101，這是一份華為建立好的溫溼度profile模板。

4 .profile開發完成後，需要建立編解碼外掛。點左側“外掛開發“->”外掛開發“->右上角”新增外掛“->右上角”新建外掛“，選擇剛剛建立好的profile->“新增訊息”，這裡我們要上報溫度資料和溼度資料，所以我們需要新建兩條訊息，先來新建溼度的訊息，然後新增欄位，注意，欄位的第一個位元組一定要是地址域，也就是messageid（要勾選”標記為地址域“，其他欄位不要勾選），然後再按照profile中定義的三個屬性值新增好欄位，最後，如果需要IoT平臺對NB裝置上報的資料做響應的話，要勾選”是否新增響應欄位“，並設定響應資料。如下: 5.同樣的流程，再新建一個溫度的訊息，如下： 6.接下來我們需要新增新增的訊息和profile中屬性值的對映關係，將右側profile中的屬性值拖過來，與新增的訊息連線好，如下： 7.對映建立好之後，如下（這裡紅框內為什麼會交叉，我也想不明白，這裡的交叉意味著後續的資料解析就會出錯。後面再說） 8.這裡也可以將兩個服務放在一個訊息裡，如下：然後傳送AT+NMGS=6,000102030405，收到平臺回覆11223344： 在平臺的“歷史資料”中，可以看到上報的資料： 9.點選右上角”儲存“，”部署“，然後回到OC平臺主介面，可以看到外掛已經新建好了： 10.單擊“我的裝置 > 註冊裝置”，單擊選中需要註冊裝置對應的Profile。在Profile詳情頁，填寫“裝置名稱”和“裝置標識碼”，單擊“註冊”按鈕註冊裝置。裝置名稱：用於區分不同裝置，名稱可自定義（如MultiSensor-02）。裝置標識碼：裝置唯一標識。使用NB模組對接時，填寫模組的IMEI號碼。IMEI號為15位數，一般以86開頭，貼於NB模組標籤上，或可通過AT+CGSN=1指令查詢得到。如下：

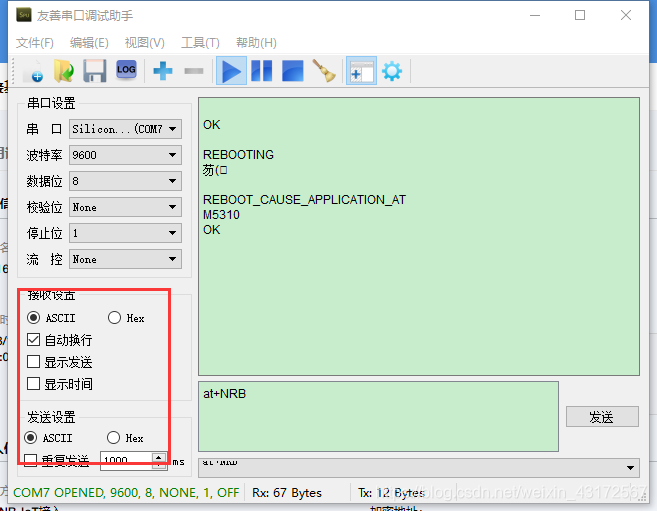

五、終端入網 終端入網的詳細步驟如下所示： Step 1：終端上電，執行“AT+NRB”復位終端。如果返回OK，表示終端正常執行。 Step 2：執行“AT+CFUN=0”關閉功能開關。如果執行成功，返回OK。 Step 3：執行“AT+NTSETID=1,裝置ID”設定裝置ID。裝置ID為NB模組的IMEI號，如果執行成功，返回OK。 Step 4：執行“AT+NCDP=IP, PORT”設定需要對接IoT平臺的地址（申請OC平臺賬號時郵件下發的），埠為5683。如果執行成功，返回OK。如下： Step 5：執行“AT+CFUN=1”開啟功能開關。如果執行成功，返回OK。 Step 6：執行“AT+CGATT=1”進行終端入網。如果執行成功，返回OK。 Step 7：執行“AT+CGPADDR”查詢終端是否獲取到核心網分配的IP地址，如果獲取到IP地址，表示終端入網成功。 Step 8：執行“AT+NNMI=1”設定下行資料通知功能，如果執行成功，返回OK。實際測試如下： 執行“AT+NMGS=5,00012E1F63”傳送上行資料，如果上行資料傳送成功，返回OK。由於設定了 “AT+NNMI=1”，如果編解碼外掛中寫了OceanConnect平臺對上報資料的應答，則上行資料傳送成功後會自動獲取應答資料。上報資料的AT命令為：AT+NMGS=5,00012E1F63。具體解析如下：1. AT+NMGS=N,XXXXXXXXXX為上報資料的AT命令格式，其中“N”表示一共上報幾個位元組，後面為具體的上報位元組內容，以十六進位制字串表示。這些需要提前在編解碼外掛中寫好。2. 本例中，一共上報5個位元組（實際用到4個位元組），分別為“00”、“01”、“2E”、“1F”、“63”（無效位元組）。其中，第一個位元組“00”表示上報資料對應的messageid為Temperature（溼度），第二個位元組“01”表示TemperatureMaxToday（當天溼度最大值），第三個位元組“2E”表示TemperatureCur（當前溼度），第四個位元組“1F”表示TemperatureMinToday（當天溼度最小值）。這些內容與profile檔案和編解碼外掛是一一對應的。 由於本例中的編解碼外掛寫了上報資料應答，在上報資料成功後會收到“+NNMI 1,02”的應答。

5.2 OceanConnect平臺中檢視資料 Step 1 登入OceanConnect平臺，點選“我的裝置”進入裝置列表頁，根據deviceId選擇對應註冊的線上裝置，單擊進入。 Step 2 在裝置詳情頁，選擇”歷史資料”項，即可看到已經上報且被解析後的json資料。
