（一）前 言

BP(back propagation)神經網路是1986年由Rumelhart和McClelland為首的科學家提出的概念，是一種按照誤差逆向傳播演算法訓練的多層前饋神經網路，是目前應用最廣泛的神經網路。 20世紀80年代中期，David Runelhart。Geoffrey Hinton和Ronald W-llians、DavidParker等人分別獨立發現了誤差反向傳播演算法(Error Back Propagation Training)，簡稱BP，系統解決了多層神經網路隱含層連線權學習問題，並在數學上給出了完整推導。人們把採用這種演算法進行誤差校正的多層前饋網路稱為BP網。 BP神經網路具有任意複雜的模式分類能力和優良的多維函式對映能力，解決了簡單感知器不能解決的異或(Exclusive、OR、XOR)和一些其他問題。從結構上講，BP網路具有輸入層、隱藏層和輸出層；從本質上講，BP演算法就是以網路誤差平方為目標函式、採用梯度下降法來計算目標函式的最小值。 ——引用自百度百科

（二）問題描述

使用BP神經網路識別MNIST手寫體數字資料集：

（三）BP神經網路的TensorFlow實現

（1）模型引數設定

# 設定學習率
learning_rate = 0.01
# 設定訓練次數
train_steps = 1000

（2）輸入資料

import tensorflow.examples.tutorials.mnist.input_data as input_data
mnist = input_data.read_data_sets("", one_hot = True)
with

 tf.name_scope('data'):
    # 可修改批處理數
    x_data ,y_data = mnist.train.next_batch(50)

（3）構建模型

我們構建一個5層的網路，其中每一層的

with tf.name_scope('Input'):
    # Input layer with 256 nodes
    input1 = tf.placeholder(tf.float32, [None, 784])
    weight1 = tf.Variable(tf.ones([784, 256]))
    bias1 = tf.Variable(tf.

ones([256]))
    output1 = tf.add(tf.matmul(input1, weight1), bias1)

with tf.name_scope('Layer1'):
    # layer1 with 10 nodes
    weight2 = tf.Variable(tf.ones([256, 10]))
    bias2 = tf.Variable(tf.ones([10]))
    output2 = tf.add(tf.matmul(output1, weight2), bias2)

with tf.name_scope('Layer2'):
    # layer2 with 10 nodes
    weight3 = tf.Variable(tf.ones([10, 10]))
    bias3 = tf.Variable(tf.ones([10]))
    output3 = tf.add(tf.matmul(output2, weight3), bias3)

with tf.name_scope('Layer3'):
    # layer4 with 10 nodes
    weight4 = tf.Variable(tf.ones([10, 10]))
    bias4 = tf.Variable(tf.ones([10]))
    output4 = tf.add(tf.matmul(output3, weight4), bias4)

with tf.name_scope('layer4'):
    # layer4 with 10 nodes
    weight5 = tf.Variable(tf.ones([10, 10]))
    bias5 = tf.Variable(tf.ones([10]))
    output5 = tf.add(tf.matmul(output4, weight5), bias5)

# output
with tf.name_scope('Prediction'):
    weight6 = tf.sigmoid(tf.Variable(tf.ones([10, 10])))
    bias6 = tf.Variable(tf.ones([10]))
    output6 = tf.add(tf.nn.softmax(tf.matmul(output5, weight6)), bias6)
    Target = tf.placeholder(tf.float32, [None, 10])

（4）定義損失函式

# 採用交叉熵作為損失函式
with tf.name_scope('Loss'):
    loss = -tf.reduce_mean(Target * tf.log(output6))

（5）選擇優化器及定義訓練操作

with tf.name_scope('Train'):
    train_op = tf.train.AdamOptimizer(learning_rate).minimize(loss)

（6）建立會話進行訓練

with tf.name_scope('Init'):
    init = tf.global_variables_initializer()
with tf.Session() as sess:
    sess.run(init)
    l = []
    start_time = time.time()
# cycle for 1000 times
    for i in range(1000):
        sess.run(train_op, feed_dict={input1: x_data, Target: y_data})
        lo = sess.run(loss, feed_dict={input1: x_data, Target: y_data})
        print(lo)
        l.append(lo)
        end_time = time.time()
        print('time: ', (end_time - start_time))
        start_time = end_time
    print("Optimization Finished!")

    plt.plot(l)
    plt.xlabel('The sampling point')
    plt.ylabel('loss')
    plt.title("The variation of the loss")
    plt.grid(True)
    plt.show()
    # 寫入日誌檔案，可自行指定路徑
    writer = tf.summary.FileWriter("logs/", sess.graph)

（7）完整程式碼

# 設定學習率
learning_rate = 0.01
# 設定訓練次數
train_steps = 1000

impor tensorflow as tf
import tensorflow.examples.tutorials.mnist.input_data as input_data
mnist = input_data.read_data_sets("", one_hot = True)
with tf.name_scope('data'):
    # 可修改批處理數
    x_data ,y_data = mnist.train.next_batch(50)

with tf.name_scope('Input'):
    # 256個節點
    input1 = tf.placeholder(tf.float32, [None, 784])
    weight1 = tf.Variable(tf.ones([784, 256]))
    bias1 = tf.Variable(tf.ones([256]))
    output1 = tf.add(tf.matmul(input1, weight1), bias1)

with tf.name_scope('Layer1'):
    # 10個節點
    weight2 = tf.Variable(tf.ones([256, 10]))
    bias2 = tf.Variable(tf.ones([10]))
    output2 = tf.add(tf.matmul(output1, weight2), bias2)

with tf.name_scope('Layer2'):
    # 10個節點
    weight3 = tf.Variable(tf.ones([10, 10]))
    bias3 = tf.Variable(tf.ones([10]))
    output3 = tf.add(tf.matmul(output2, weight3), bias3)

with tf.name_scope('Layer3'):
    # 10個節點
    weight4 = tf.Variable(tf.ones([10, 10]))
    bias4 = tf.Variable(tf.ones([10]))
    output4 = tf.add(tf.matmul(output3, weight4), bias4)

with tf.name_scope('layer4'):
    # 10個節點
    weight5 = tf.Variable(tf.ones([10, 10]))
    bias5 = tf.Variable(tf.ones([10]))
    output5 = tf.add(tf.matmul(output4, weight5), bias5)

# 輸出
with tf.name_scope('Prediction'):
    weight6 = tf.sigmoid(tf.Variable(tf.ones([10, 10])))
    bias6 = tf.Variable(tf.ones([10]))
    output6 = tf.add(tf.nn.softmax(tf.matmul(output5, weight6)), bias6)
    Target = tf.placeholder(tf.float32, [None, 10])

# 採用交叉熵作為損失函式
with tf.name_scope('Loss'):
    loss = -tf.reduce_mean(Target * tf.log(output6))

# 定義訓練操作
with tf.name_scope('Train'):
    train_op = tf.train.AdamOptimizer(learning_rate).minimize(loss)
with tf.name_scope('Init'):
    init = tf.global_variables_initializer()
with tf.Session() as sess:
    sess.run(init)
    l = []
    start_time = time.time()
# 迴圈1000次
    for i in range(1000):
        sess.run(train_op, feed_dict={input1: x_data, Target: y_data})
        lo = sess.run(loss, feed_dict={input1: x_data, Target: y_data})
        print(lo)
        l.append(lo)
        end_time = time.time()
        print('time: ', (end_time - start_time))
        start_time = end_time
    print("Optimization Finished!")

    plt.plot(l)
    plt.xlabel('The sampling point')
    plt.ylabel('loss')
    plt.title("The variation of the loss")
    plt.grid(True)
    plt.show()
    # 寫入日誌檔案，可自行指定路徑
    writer = tf.summary.FileWriter("logs/", sess.graph)

（四）tensorboard視覺化

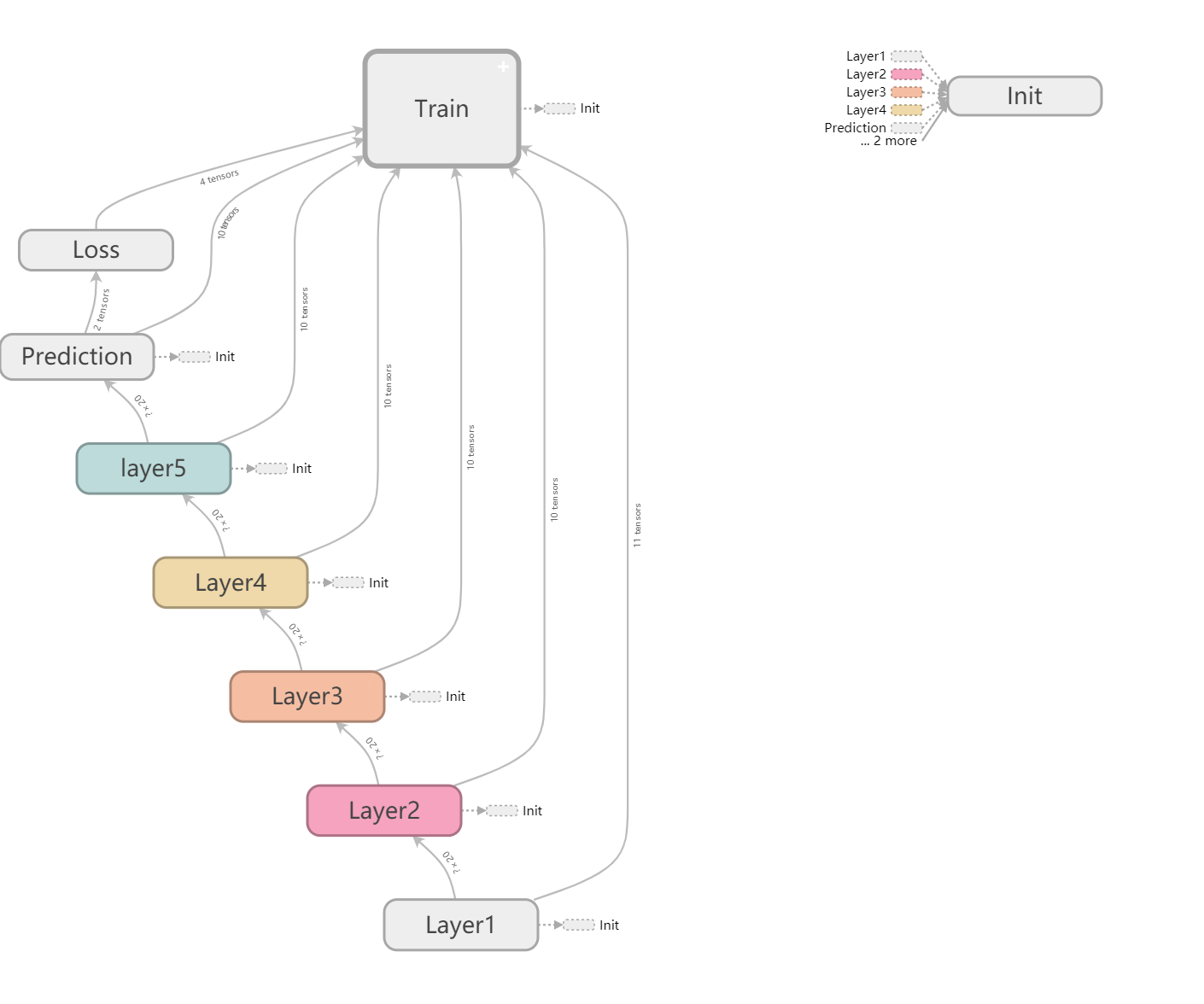

使用tensorboard讀取訓練日誌，得到如下計算圖：

（五）總 結

本文介紹瞭如何使用TensorFlow建立普通的BP神經網路模型，讀者可通過修改模型內地隱藏層層數、隱藏層節點數、每一層的啟用函式、訓練迭代次數、學習率等因素調整模型，有任何的問題請在評論區留言，我會盡快回復，謝謝支援。下一節，我們開始介紹如何使用TensorFlow建立卷積神經網路模型以更好地處理和識別影象資料集。
