【jmeter】Jmeter介面HTML視覺化測試報告——Jenkins+Jmeter+Ant自動化整合環境搭建
目錄
一、環境搭建
（1）不做整合，只在本機生成報告，需要安裝以下軟體：
①jdk安裝：【jdk】window10：jdk 8下載和安裝步驟
②Ant安裝：【Ant】Windows：Windows 10 安裝部署Ant
③jmeter安裝：【jmeter】jmeter 4.0下載安裝和漢化步驟
（2）【Windows】需要做自動化整合的，需要安裝以下軟體：
①jdk安裝：【jdk】window10：jdk 8下載和安裝步驟
②Ant安裝：【Ant】Windows：Windows 10 安裝部署Ant
③jmeter安裝：【jmeter】jmeter 4.0下載安裝和漢化步驟
④Jenkins安裝：【Jenkins】Windows 10：Jenkins的下載和安裝
二、檔案下載
（1）jmeter 生成詳細html報告需要下載檔案：“jmeter.results.shanhe.me.xsl” ，此檔案下載地址如下：
官網下載：點選前往下載
（2）jmeter 生成詳細html報告需要下載檔案：“build.xml” ，並且進行必要的修改。
（3）“jmeter.results.shanhe.me.xsl”和“build.xml”2個檔案下載地址：
百度網盤下載地址：點選前往下載 提取碼：uc74
我的資源下載地址：點選前往下載
三、檔案配置
（1）將“jmeter.results.shanhe.me.xsl” 檔案放到jmeter安裝目錄的 extras 目錄下：

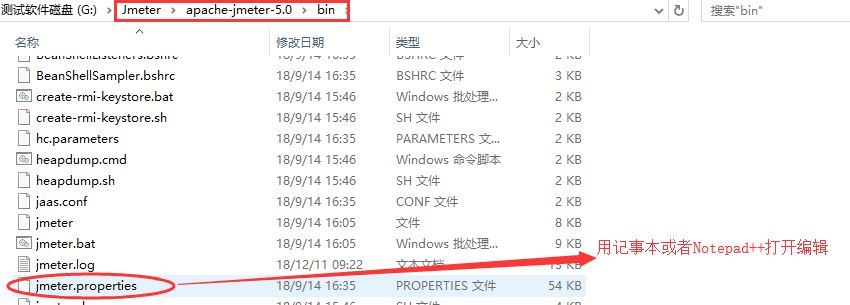

（2）使用ant構建執行Jmeter,並且生成jtl、Html報告，需修改jmeter的bin目錄下的“jmeter.properties”檔案：

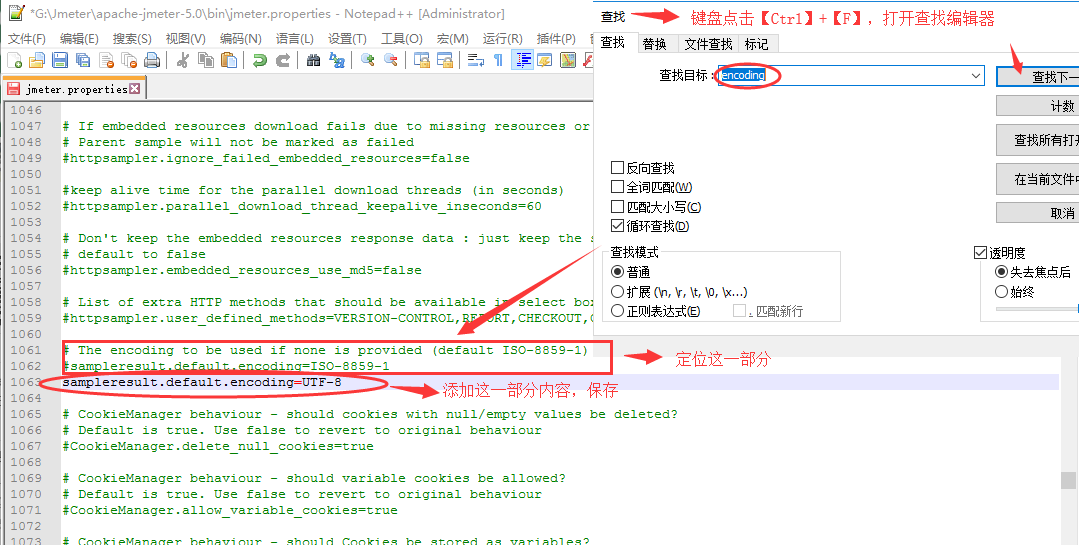

①為防止亂碼出現，務必修改編碼 ：UTF-8
# The encoding to be used if none is provided (default ISO-8859-1)
#sampleresult.default.encoding=ISO-8859-1
新增以下內容：
sampleresult.default.encoding=UTF-8

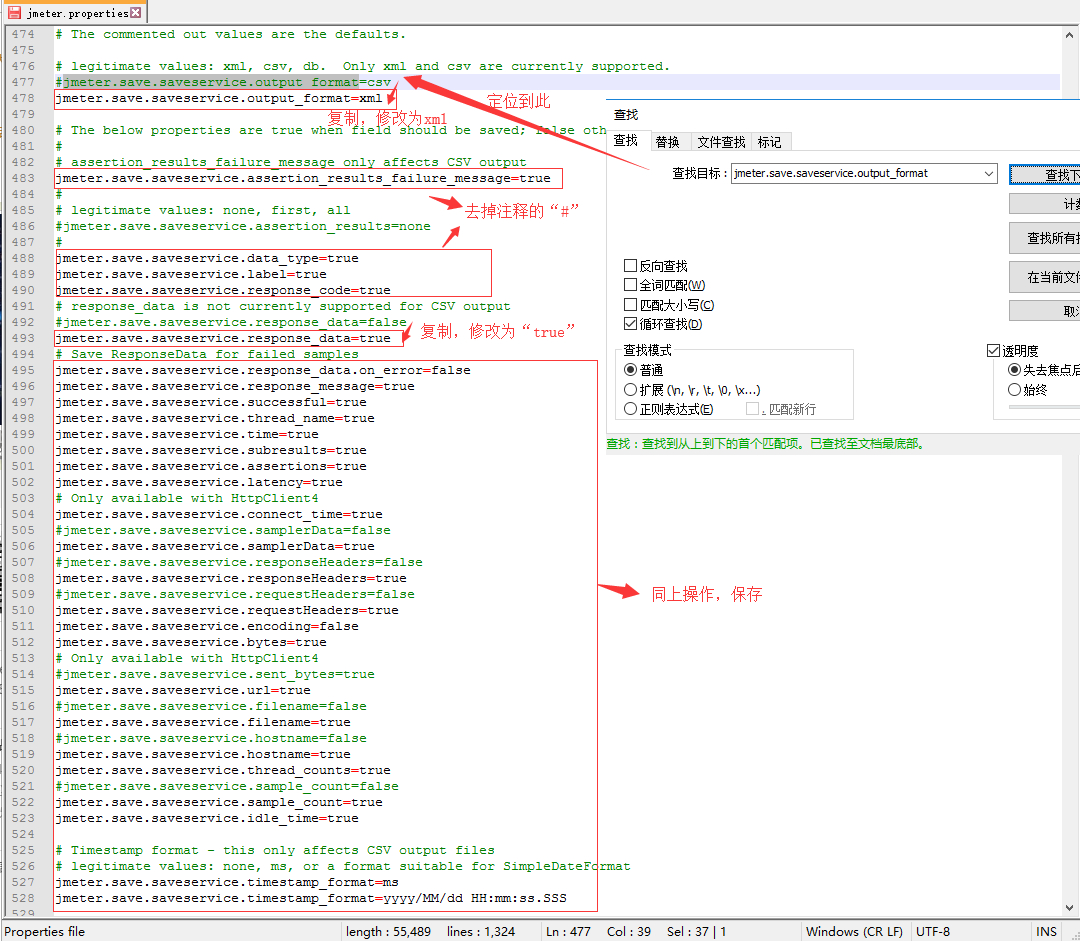

②jmeter預設儲存的是.csv格式的檔案，由於HTML報告的需要，針對jmeter生成的jtl檔案所包含的資料需要做新的配置，以滿足測試需求修改生成的jtl檔案為xml格式儲存資料，所以我們先要設定一下bin/jmeter.properties檔案內容，修改jmeter.properties檔案 ：jmeter.save.saveservice.output_format=xml，修改後的文件內容如下：
注意： 如果在使用ant的時候出現了報錯，就把此配置檔案中的 “jmeter.save.saveservice.output_format=xml” 前面的加上“#”註釋掉，如果使用ant整合並且沒有報錯可以不把前面的#去掉。
注意：後面要生成jmeter報告儀表盤時，發現這裡需要設定成：jmeter.save.saveservice.output_format=csv，
否則會報錯：ERROR o.a.j.JMeter: Error in NonGUIDriver
這個報告卻認定xml或者空，不能為csv，這個後面會說如何兩全，所以這裡可以直接註釋掉，或者設定為：
jmeter.save.saveservice.output_format=csv
# legitimate values: xml, csv, db. Only xml and csv are currently supported.
#jmeter.save.saveservice.output_format=csv
jmeter.save.saveservice.output_format=xml
# The below properties are true when field should be saved; false otherwise
#
# assertion_results_failure_message only affects CSV output
jmeter.save.saveservice.assertion_results_failure_message=true
#
# legitimate values: none, first, all
#jmeter.save.saveservice.assertion_results=none
#
jmeter.save.saveservice.data_type=true
jmeter.save.saveservice.label=true
jmeter.save.saveservice.response_code=true
# response_data is not currently supported for CSV output
#jmeter.save.saveservice.response_data=false
jmeter.save.saveservice.response_data=true
# Save ResponseData for failed samples
jmeter.save.saveservice.response_data.on_error=false
jmeter.save.saveservice.response_message=true
jmeter.save.saveservice.successful=true
jmeter.save.saveservice.thread_name=true
jmeter.save.saveservice.time=true
jmeter.save.saveservice.subresults=true
jmeter.save.saveservice.assertions=true
jmeter.save.saveservice.latency=true
# Only available with HttpClient4
jmeter.save.saveservice.connect_time=true
#jmeter.save.saveservice.samplerData=false
jmeter.save.saveservice.samplerData=true
#jmeter.save.saveservice.responseHeaders=false
jmeter.save.saveservice.responseHeaders=true
#jmeter.save.saveservice.requestHeaders=false
jmeter.save.saveservice.requestHeaders=true
jmeter.save.saveservice.encoding=false
jmeter.save.saveservice.bytes=true
# Only available with HttpClient4
#jmeter.save.saveservice.sent_bytes=true
jmeter.save.saveservice.url=true
#jmeter.save.saveservice.filename=false
jmeter.save.saveservice.filename=true
#jmeter.save.saveservice.hostname=false
jmeter.save.saveservice.hostname=true
jmeter.save.saveservice.thread_counts=true
#jmeter.save.saveservice.sample_count=false
jmeter.save.saveservice.sample_count=true
jmeter.save.saveservice.idle_time=true
# Timestamp format - this only affects CSV output files
# legitimate values: none, ms, or a format suitable for SimpleDateFormat
jmeter.save.saveservice.timestamp_format=ms

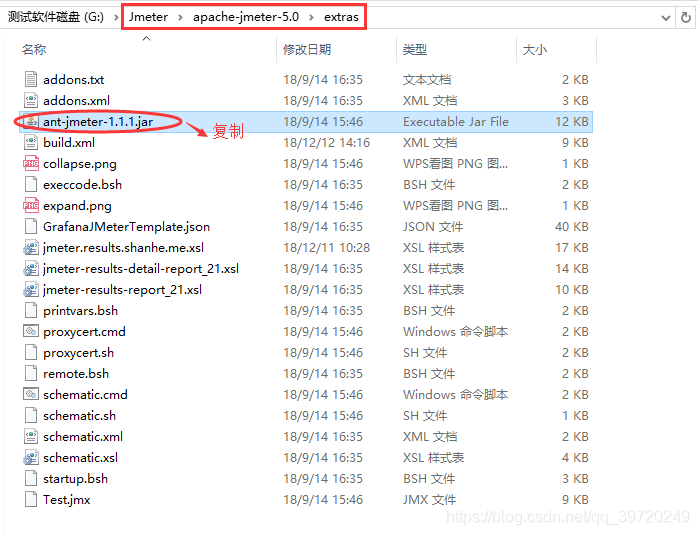

jmeter.save.saveservice.timestamp_format=yyyy/MM/dd HH:mm:ss.SSS（3）【Windows】將jmeter的extras目錄下的ant-jmeter-1.1.1.jar檔案，拷貝到Ant的lib目錄下：

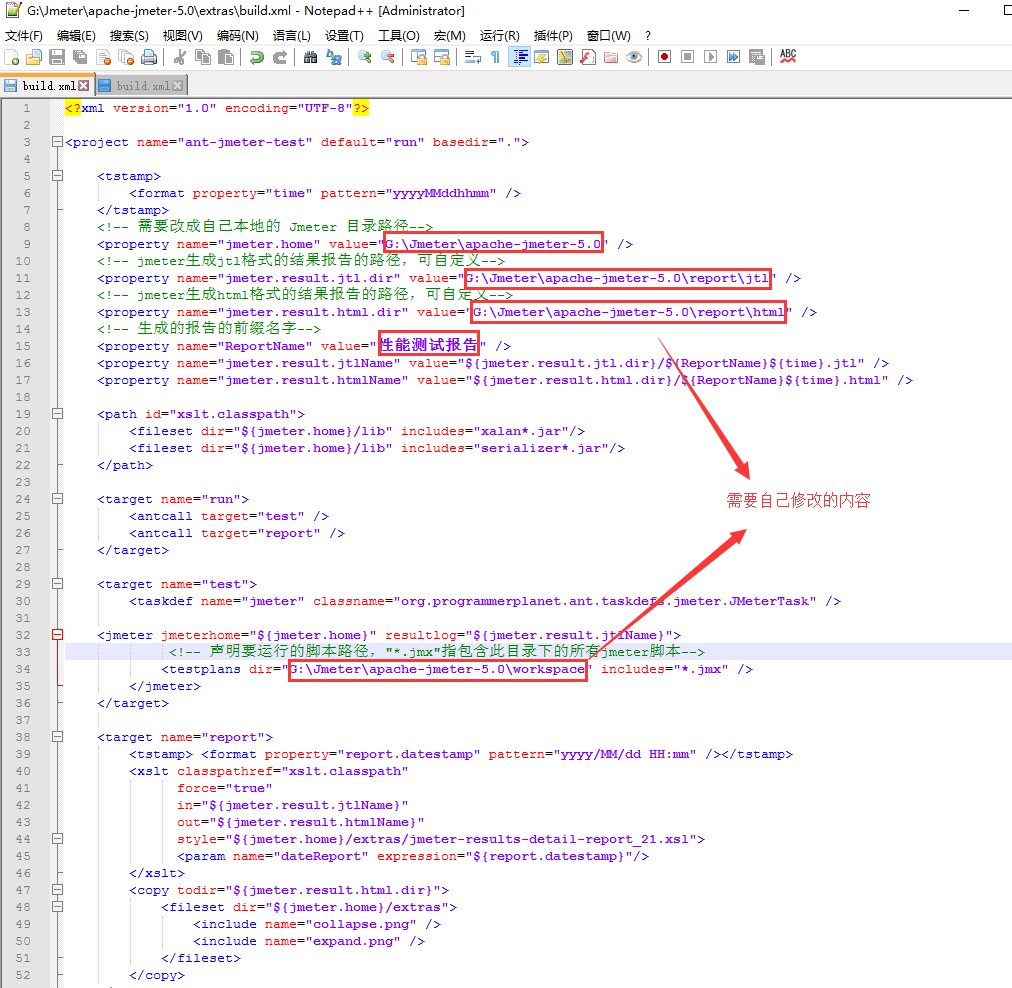

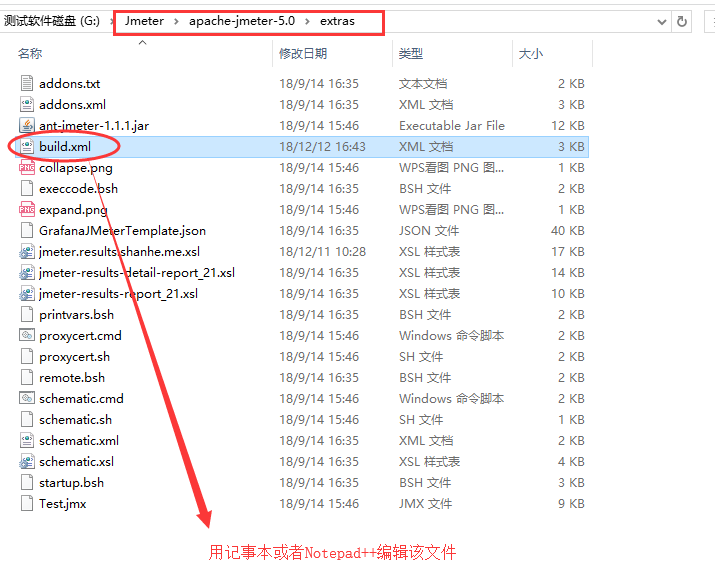

（4）修改並儲存jmeter的extras目錄下的“build.xml”檔案【這裡直接拿下載好的檔案覆蓋原內容，全部換掉！部分註釋的路徑自己去修改即可。】：
<?xml version="1.0" encoding="UTF-8"?>
<project name="ant-jmeter-test" default="run" basedir=".">
<tstamp>
<format property="time" pattern="yyyyMMddhhmm" />
</tstamp>
<!-- 需要改成自己本地的 Jmeter 目錄路徑-->
<property name="jmeter.home" value="G:\Jmeter\apache-jmeter-5.0" />
<!-- jmeter生成jtl格式的結果報告的路徑，可自定義-->
<property name="jmeter.result.jtl.dir" value="G:\Jmeter\apache-jmeter-5.0\report\jtl" />
<!-- jmeter生成html格式的結果報告的路徑，可自定義-->
<property name="jmeter.result.html.dir" value="G:\Jmeter\apache-jmeter-5.0\report\html" />
<!-- 生成的報告的字首名字-->
<property name="ReportName" value="效能測試報告" />
<property name="jmeter.result.jtlName" value="${jmeter.result.jtl.dir}/${ReportName}${time}.jtl" />
<property name="jmeter.result.htmlName" value="${jmeter.result.html.dir}/${ReportName}${time}.html" />
<path id="xslt.classpath">
<fileset dir="${jmeter.home}/lib" includes="xalan*.jar"/>
<fileset dir="${jmeter.home}/lib" includes="serializer*.jar"/>
</path>
<target name="run">
<antcall target="test" />
<antcall target="report" />
</target>
<target name="test">
<taskdef name="jmeter" classname="org.programmerplanet.ant.taskdefs.jmeter.JMeterTask" />
<jmeter jmeterhome="${jmeter.home}" resultlog="${jmeter.result.jtlName}">
<!-- 宣告要執行的指令碼路徑，"*.jmx"指包含此目錄下的所有jmeter指令碼-->
<testplans dir="G:\Jmeter\apache-jmeter-5.0\workspace" includes="*.jmx" />
</jmeter>
</target>
<target name="report">
<tstamp> <format property="report.datestamp" pattern="yyyy/MM/dd HH:mm" /></tstamp>
<xslt classpathref="xslt.classpath"
force="true"
in="${jmeter.result.jtlName}"
out="${jmeter.result.htmlName}"
style="${jmeter.home}/extras/jmeter-results-detail-report_21.xsl">
<param name="dateReport" expression="${report.datestamp}"/>
</xslt>
<copy todir="${jmeter.result.html.dir}">
<fileset dir="${jmeter.home}/extras">
<include name="collapse.png" />
<include name="expand.png" />
</fileset>
</copy>
</target>
</project>
四、本地除錯

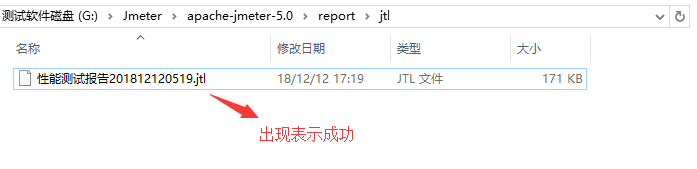

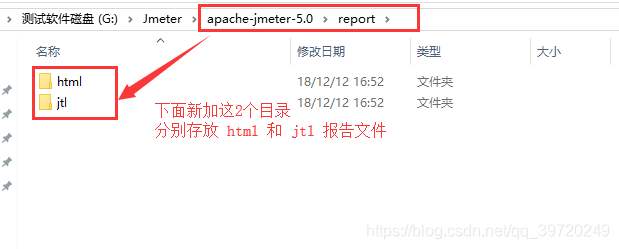

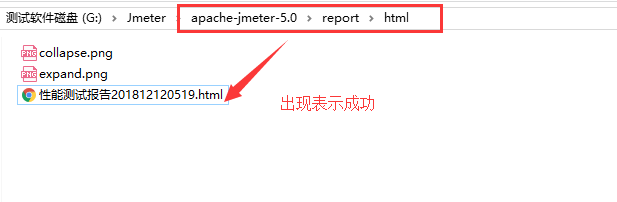

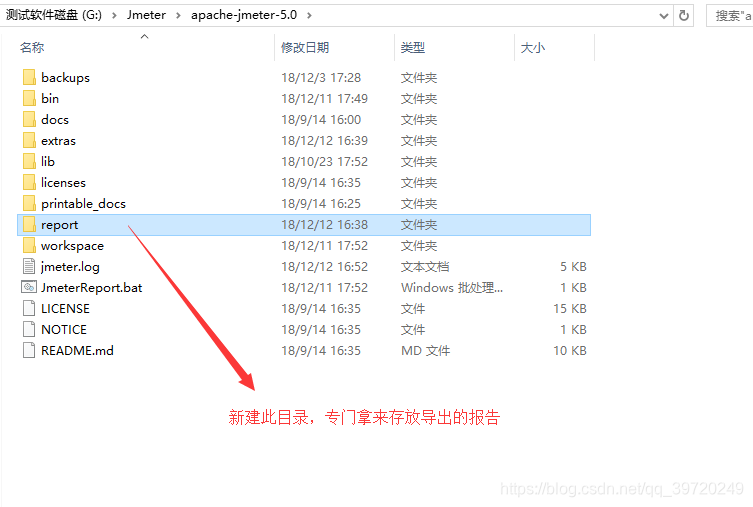

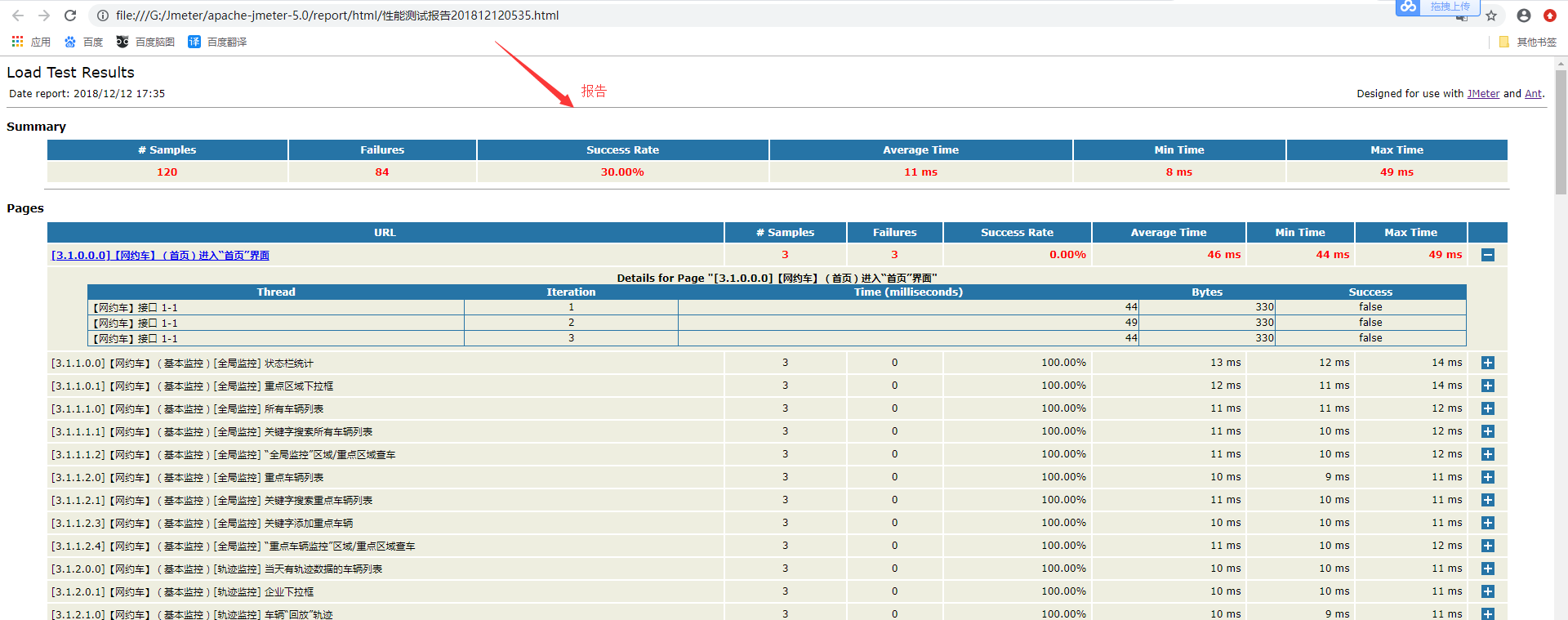

儲存修改的檔案後，在jmeter的extras目錄下開啟CMD，執行"ant.bat -file build.xml -Dtest=Test" . 檢視jmeter的report目錄jtl和html目錄下是否出現Test.jtl、Test.html檔案，若有，則構建成功。
若構建失敗，請分析cmd列印的日誌訊息，定位問題：
ant.bat -file build.xml -Dtest=Test
五、建立.bat檔案
在命令視窗輸入引數執行有點麻煩，太繁瑣了。 可以使用.bat 批處理檔案進行快速執行。每次需要執行時只需要雙擊.bat檔案就可自動執行，很方便。

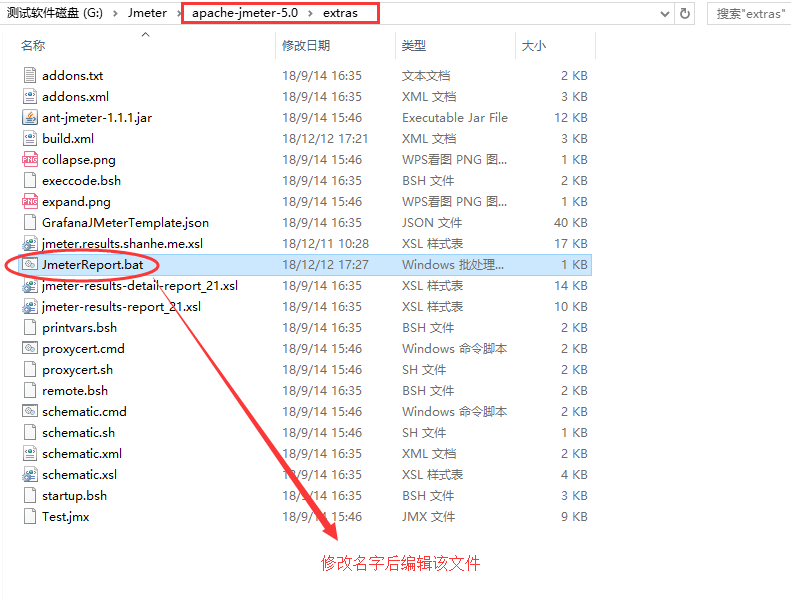

批處理檔案建立方法：在jmeter的extras目錄下，新建txt文件，重新命名字尾名為.bat 就可以了，比如JmeterReport.bat，然後用記事本編輯或者Notepad++編輯該檔案：
六、Jenkins配置郵件
點選前往檢視我的另一博文：【Jenkins】Jenkins的系統訊息和郵件通知配置
七、配置測試專案
（1）新建測試專案(介面測試)

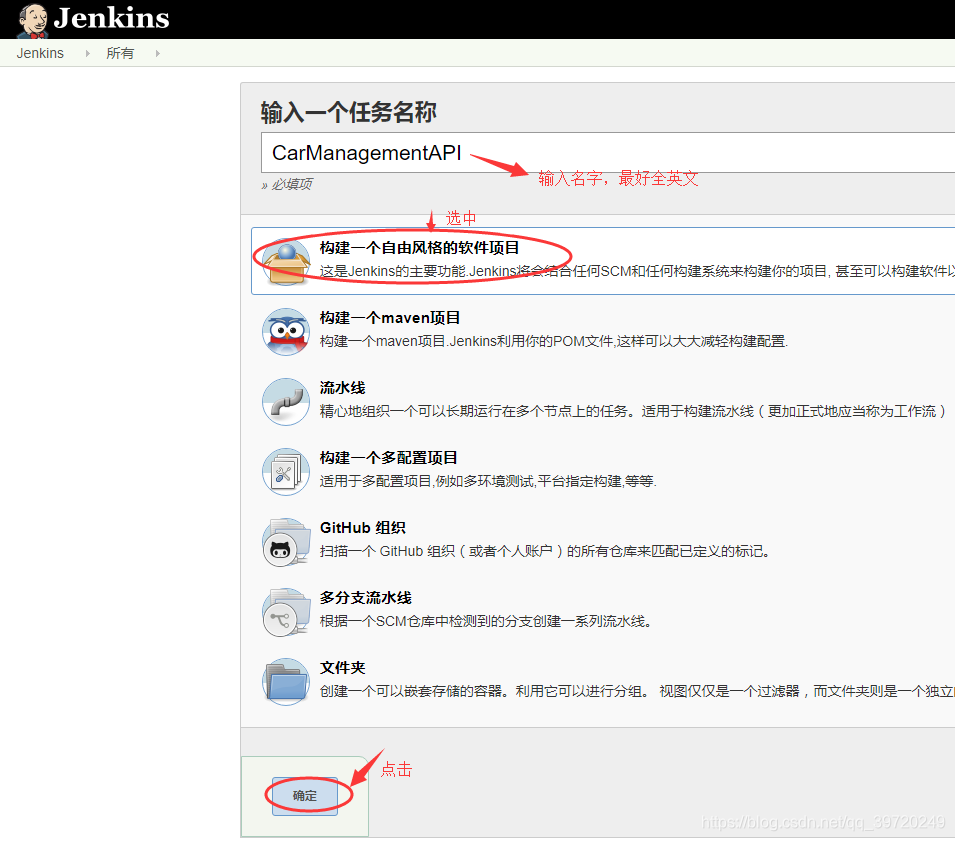

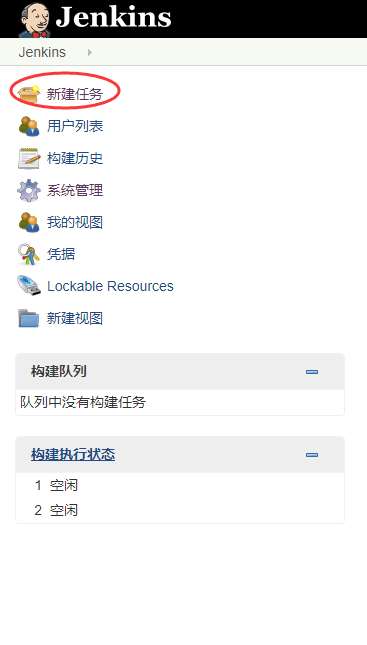

在Jenkins首頁左邊：點選新建任務 -> 選擇"構建一個自由風格的軟體專案"，輸入Item名稱(中英文不限，建議使用英文) –> 點選確定，進入你新建的測試專案的配置頁面：
（2）專案配置——配置專案描述、歷史檔案自動刪除

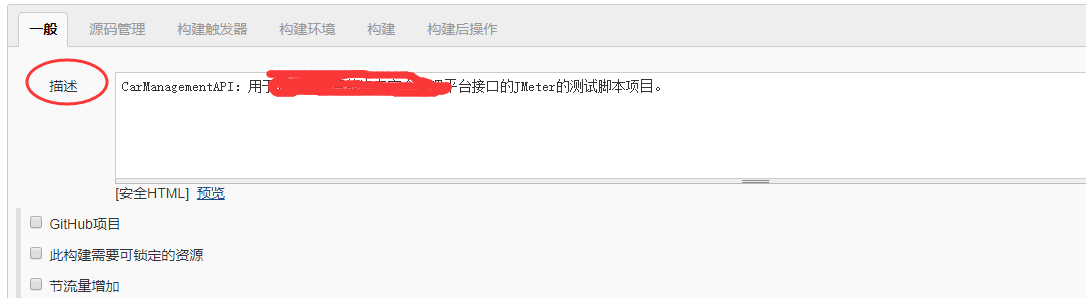

①描述：用於編寫該專案的介紹(可忽略，專案過多時，自己可以備註，以便區分)。

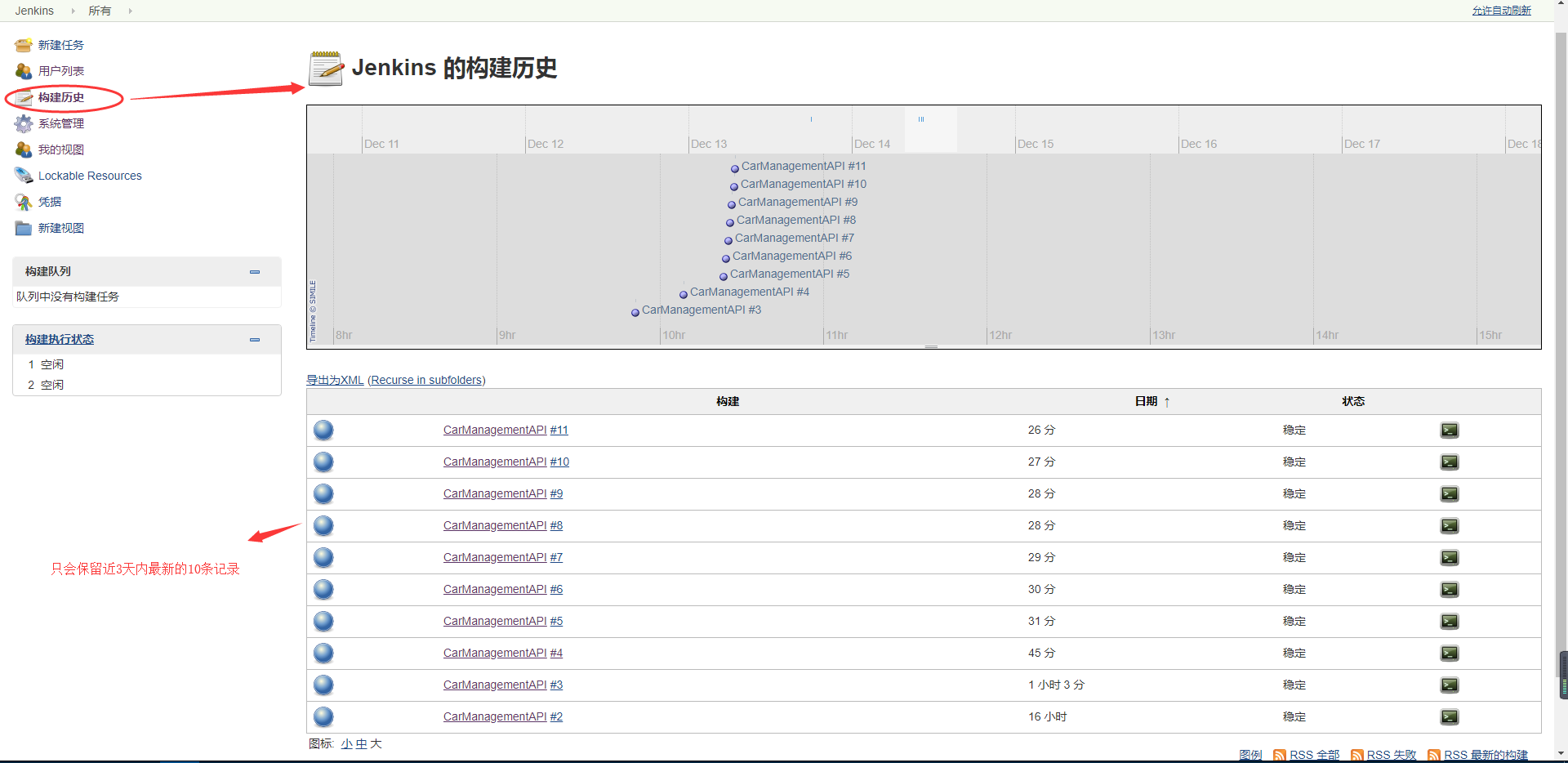

②丟棄舊的構建：這裡勾選上，為了避免多餘的構建日誌、臨時檔案佔磁碟空間，需要定期的清除過期檔案。
例如這裡選擇儲存3天之內的構建檔案，最大儲存10個構建專案的檔案：

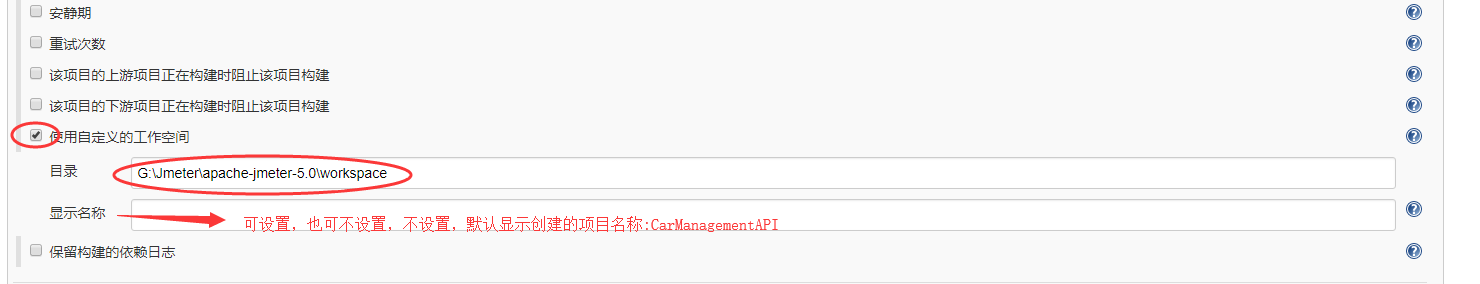

③點選右側的高階 -> 勾選使用自定義的工作空間
目錄填寫你的Jmeter安裝目錄中的指令碼存放目錄路徑即可。

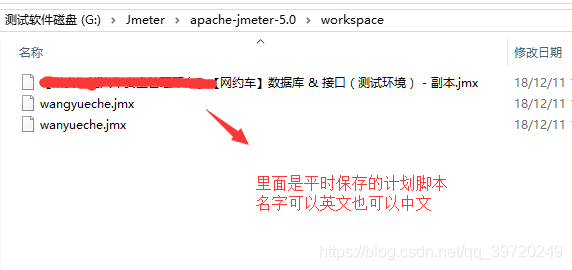

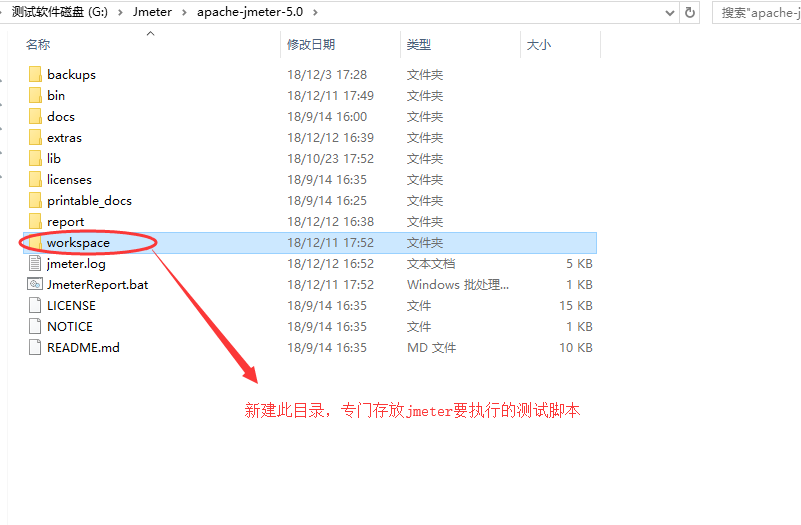

說明：比如jmeter安裝目錄為G:\Jmeter\apache-jmeter-5.0，指令碼目錄是workspace，則此處填寫
G:\Jmeter\apache-jmeter-5.0\workspace：
(注意：設定工作目錄主要是ant構建時用到了該目錄下的build.xml檔案，以及的的jmx指令碼檔案、jtl檔案、html檔案存放在此處；
準確的來說，此工作目錄與jmeter沒有任何關係，為了避免干擾，這裡直接將工作空間新增在jmeter目錄下。)
（3）原始碼管理
選擇none（無）：
（4）構建觸發器——定時監控
選擇此專案構建的觸發條件，例如本專案的是為了實現介面的定時監控，於是選擇Build periodically（定期構建）。
注意：具體引數說明點選幫助按鈕檢視詳情：
例子：
＃每十五分鐘（也許在：07，：22，：37，：52）
H / 15 * * * *
＃每小時上半場每十分鐘一次（三次，也許在：04，：14，： 24）
H（0-29）/ 10 * * * *
＃每小時一次，每小時45分鐘，從上午9:45開始，每個工作日下午3:45結束。
45 9-16 / 2 * * 1-5
＃每個工作日上午9點到下午5點每兩小時一次（可能是上午10:38，下午12點38分，下午2點38分，下午4點38分）
HH （9-16）/ 2 * * 1-5
＃每月1日和15日每天一次，除了12月
HH 1,15 1-11 *
（5）構建——批處理命令

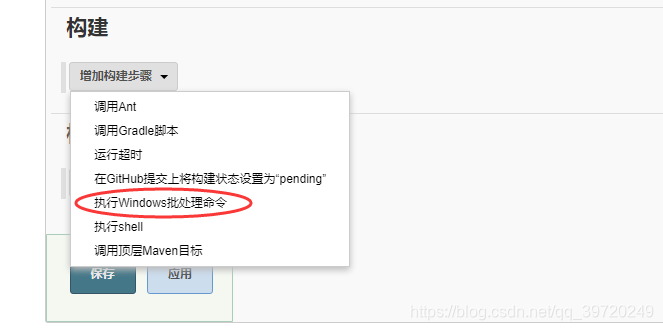

構建 -> 增加構建操作 -> 執行Windows批處理命令 ：
①此處編寫刪除jtl檔案的命令：
因為Jmeter執行jmx指令碼檔案，生成jtl報告檔案。如果存在同名的jtl檔案，並不會覆蓋，而是追加；當然，上面build檔案構建的，不會存在重複，因為檔名帶有時間，可以區分，但是這個jtl報告，歷史報告用處不大，自己看著是否需要刪除歷史報告來設定此操作。設定好之後：每次構建執行jmeter指令碼檔案之前會刪除之前所有的jtl檔案。

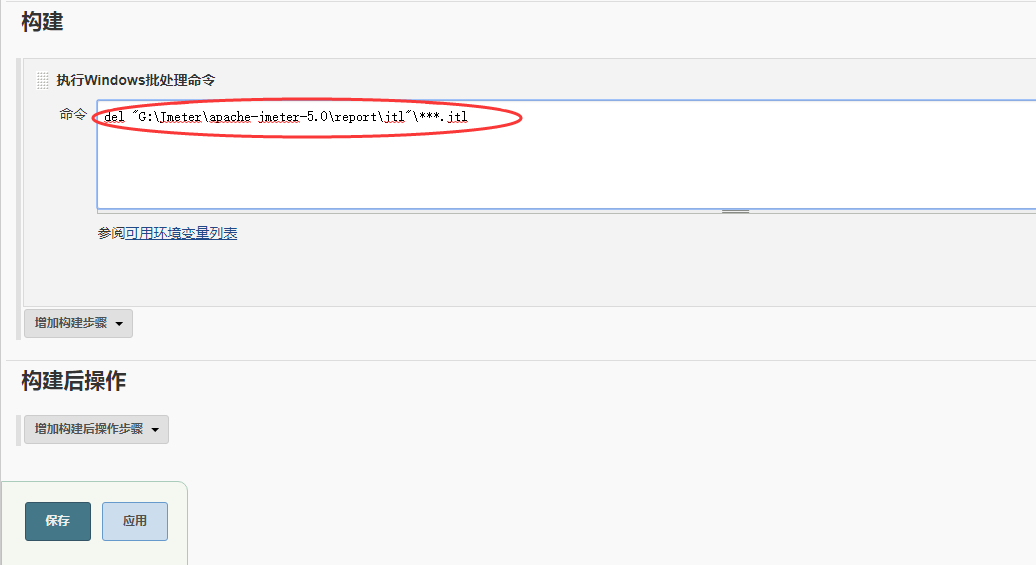

del "G:\Jmeter\apache-jmeter-5.0\report\jtl"\***.jtl

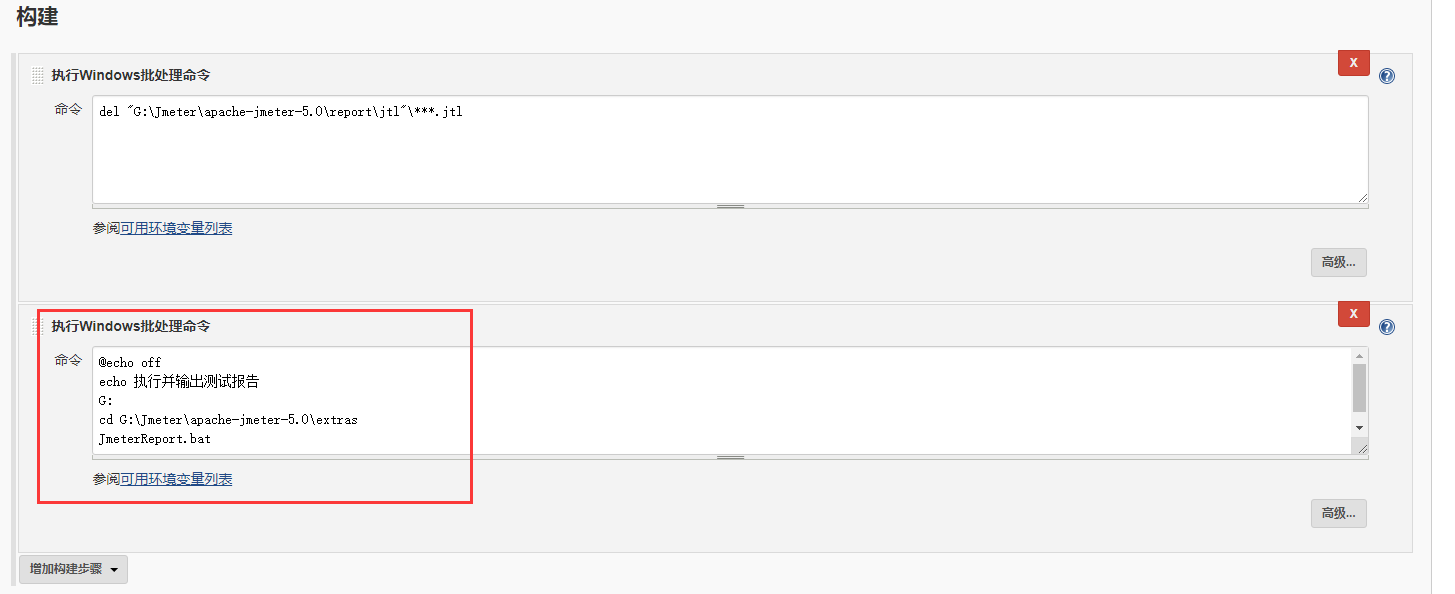

②繼續構建，增加之前Jenkins自動部署，執行之前寫好的bat檔案命令，實現一鍵執行測試計劃和輸出HTML報告：
@echo off
echo 執行並輸出測試報告
G:
cd G:\Jmeter\apache-jmeter-5.0\extras
JmeterReport.bat
（6）構建環境

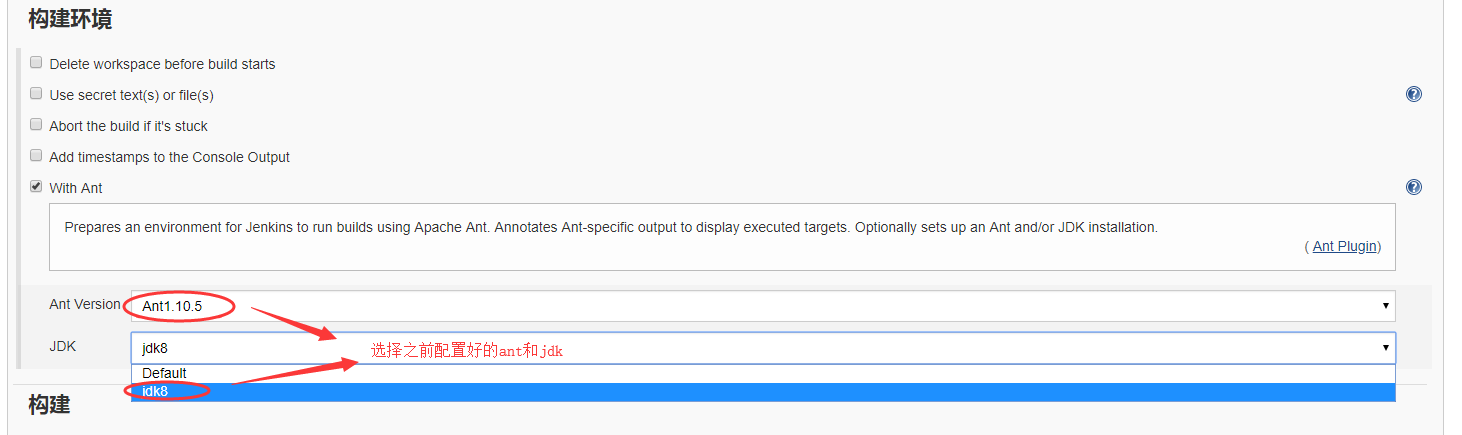

選擇之前在jenkins設定的ant和jdk：
（7）構建後操作

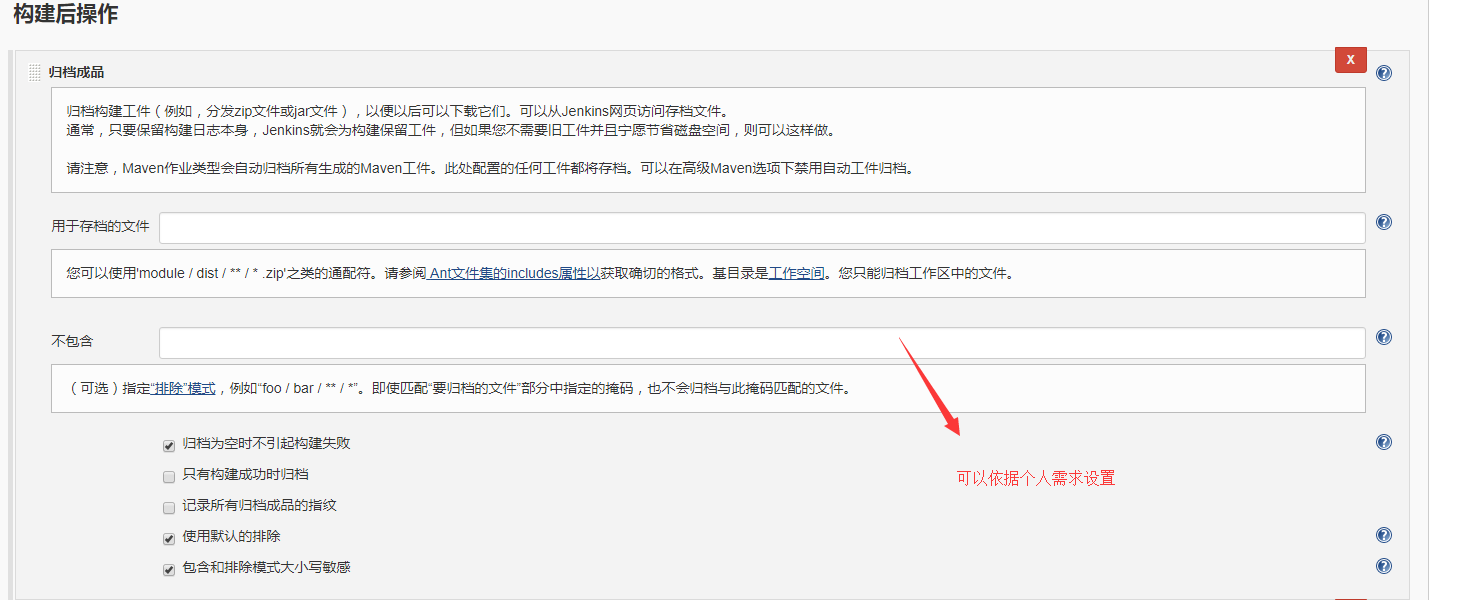

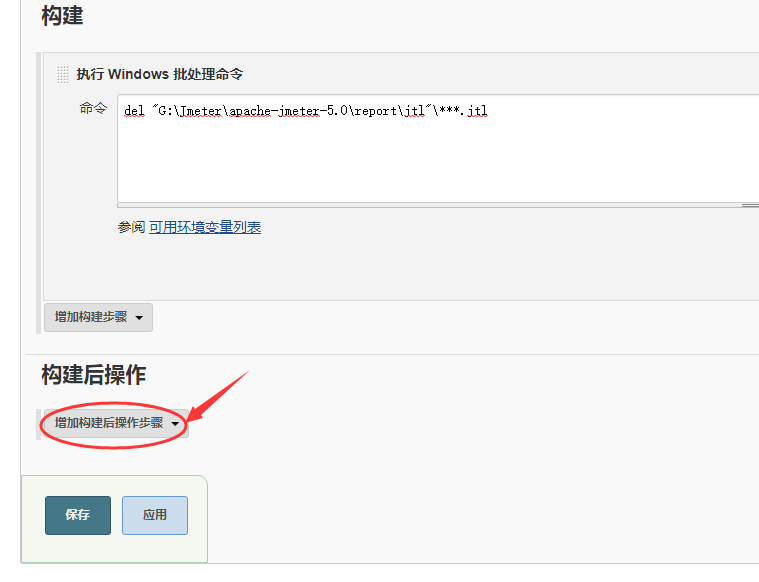

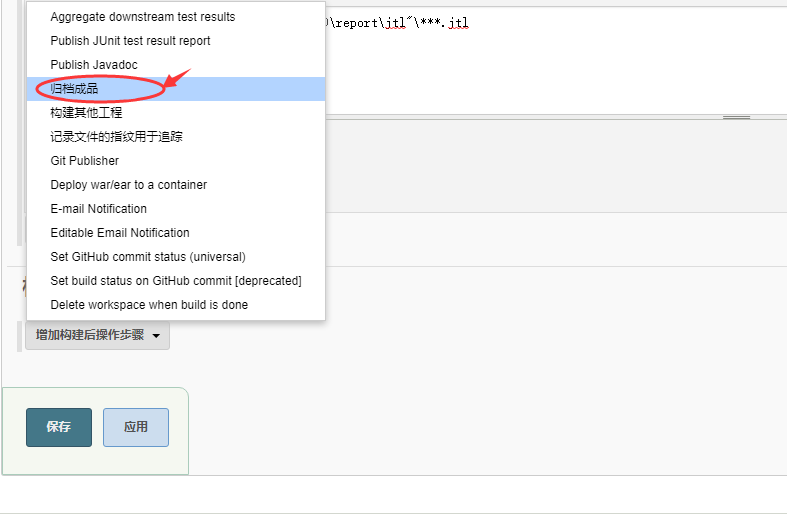

新增構建後操作→Archive the artifacts（歸檔成品）

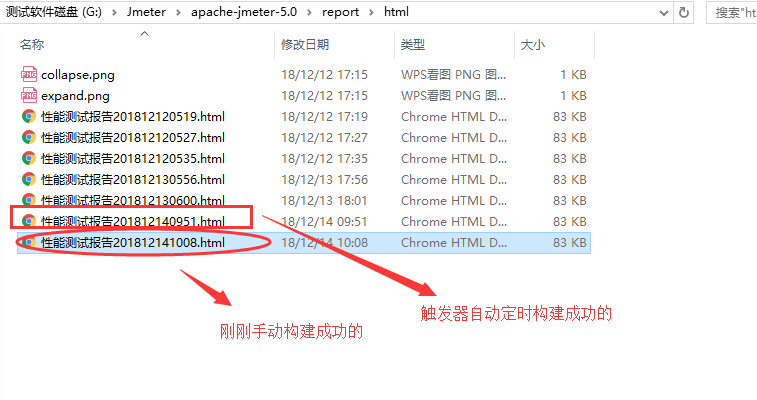

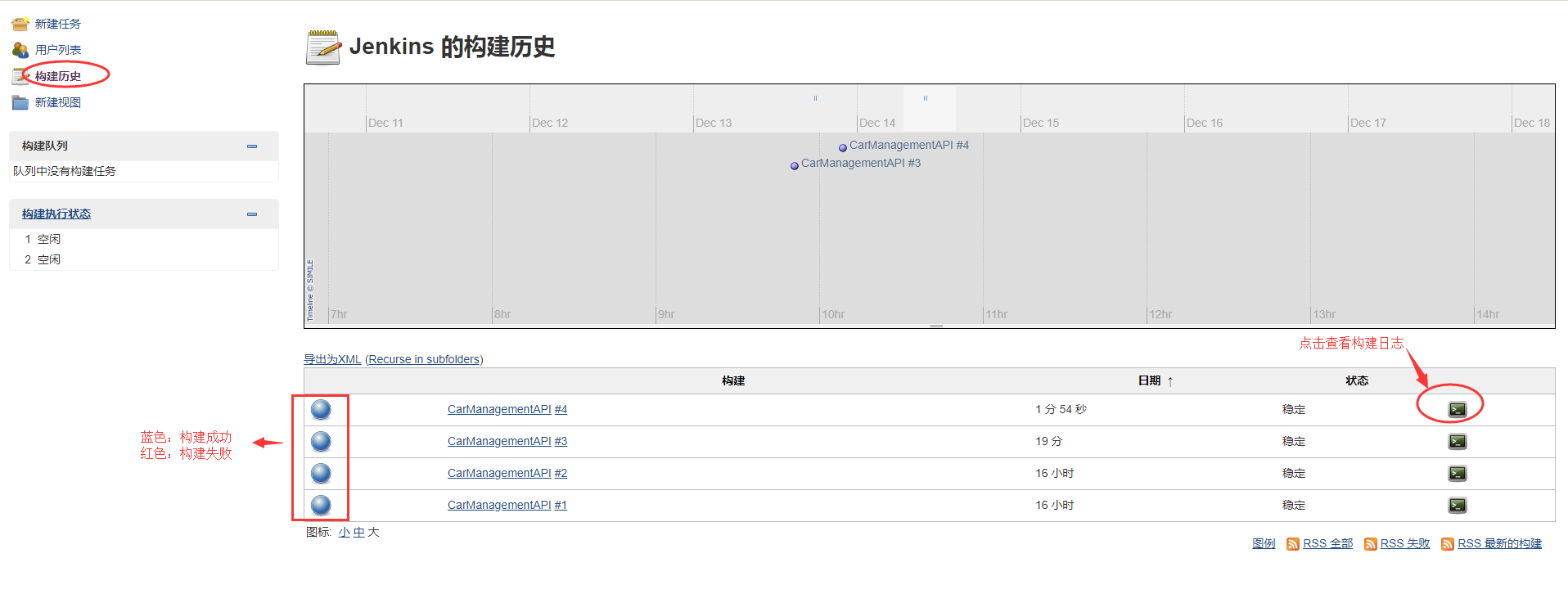

八、自動部署成功校檢
九、jmeter儀表盤HTML報告自動化構建
點選檢視我的另一博文：【jmeter】jmeter報告視覺化：配置生成報告儀表板，jmeter+Jenkins自動化構建生成HTML報告
